Замена грубой катушки магнето Bendix
Используйте этот руководств для удаления грубой катушки магнето Bendix.
Магнето обеспечивает электрическую энергию для воспламенения свечи зажигания. Оно использует вращающийся магнит для генерации тока через катушку. Неисправная грубая катушка может привести к плохой работе двигателя самолета и его тряске.
Магнето следует регулярно проверять после каждых 500 часов работы.
Шаг 1

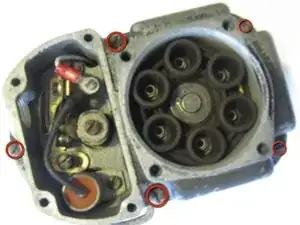

Используйте отвёртку с плоским лезвием #2 для удаления пяти винтов на корпусе магнето, обозначенных красными кругами.
Шаг 2

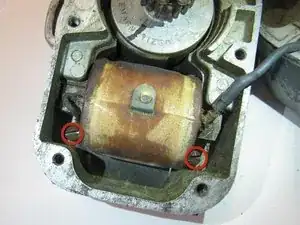

Найдите два винта с правой и левой стороны первичной цепи.
Удалите винты, используя отвёртку с плоским лезвием #2.
Шаг 3

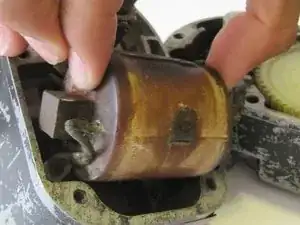

Удалите первичную цепь и замените её.
Суперкатушка может показаться, что не выйдет, но это не так. Она может просто немного заедать.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
