Ремонт неисправного переключателя электростеклоподъёмника Nissan Frontier 2004–2015
В этом руководстве я покажу, как отремонтировать неисправный переключатель электростеклоподъёмника на Nissan Frontier 2005 года (King Cab). Я сделал это после того, как переключатель со стороны водителя для управления стеклом пассажирской двери перестал работать. При дальнейшей проверке платы переключателя я заметил, что электрические контакты загрязнены. После очистки контактов и повторной сборки окна снова заработали.
Шаг 1

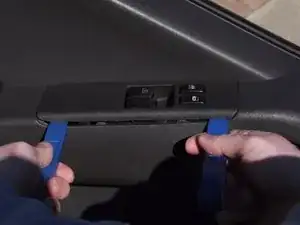

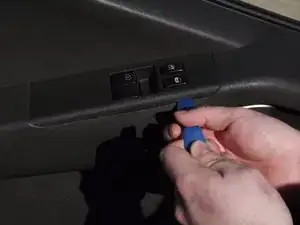

Подойдите к органам управления на двери со стороны водителя.

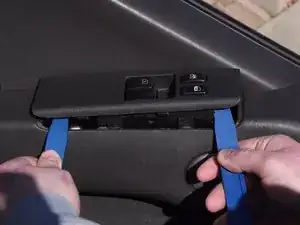

Вставьте первый инструмент для отделки с правой стороны облицовки кнопки.
Вставьте второй инструмент для отделки слева и подденьте, чтобы приподнять.
Шаг 2

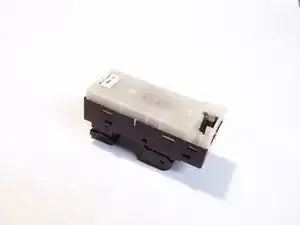

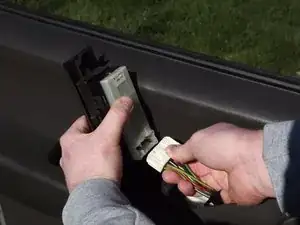

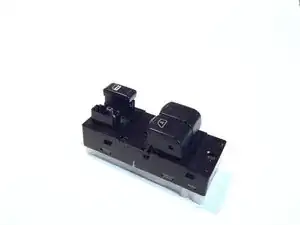

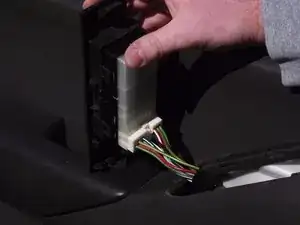

Отсоедините блок от двери.
Шаг 3

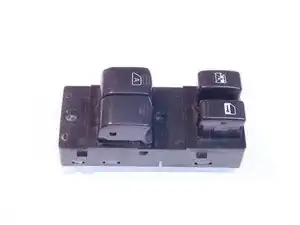

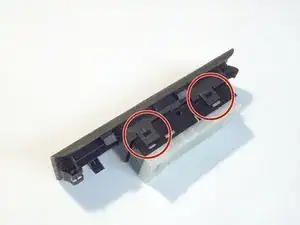

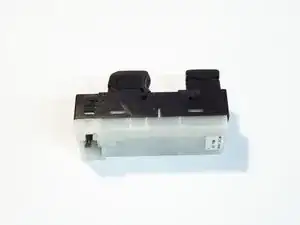

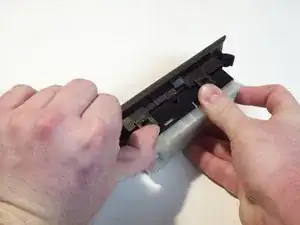

Отожмите отмеченные защёлки с обеих сторон, чтобы снять облицовку вокруг блока кнопок.
Шаг 4

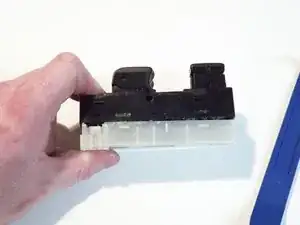

Снимите блокировку стеклоподъёмника, потянув её наружу.
Шаг 5

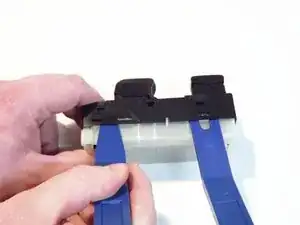

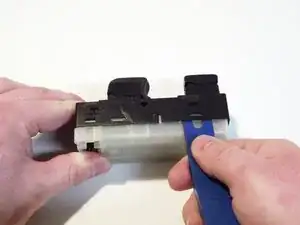

Вставьте U-образный инструмент для отделки под правую защёлку.
Вставьте инструмент с узким концом между двумя защёлками слева.

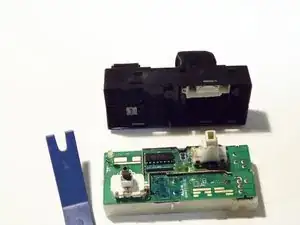

Подденьте и повторите процедуру с другой стороны, отделяя чёрный корпус от задней крышки и обнажая плату.
Шаг 6

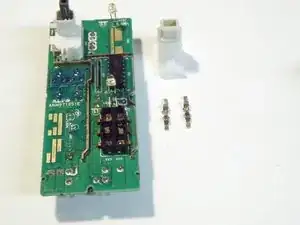

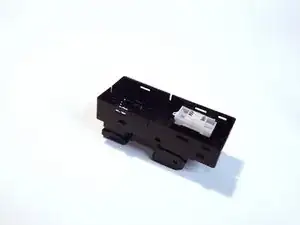

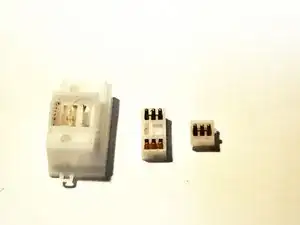

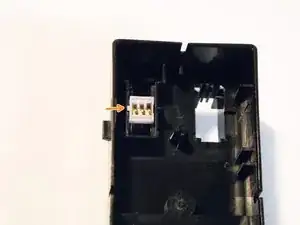

После открытия из чёрного корпуса выпадут три маленькие детали. Это подвижные контакты и направляющие контактов, необходимые для работы переключателей. Обязательно сохраните их.
Шаг 7

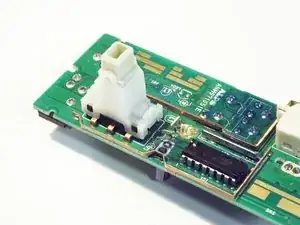

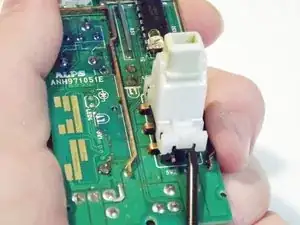

На плате есть белый рычаг, а рядом с ним — светодиод.
Отогните этот светодиод назад, чтобы снять рычаг.
Не забудьте вернуть его на место при сборке.
Шаг 8

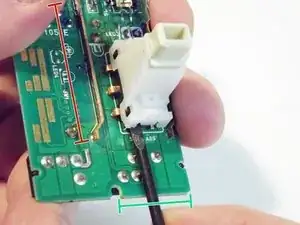

Используя тонкий лопаточный инструмент, аккуратно отожмите эти две защёлки от рычага.
Не подденьте рядом с медной шиной, отмеченной красным. Подденьте только в области, отмеченной зелёным.
Аккуратно снимите рычаг, извлеките небольшие металлические части из-под рычага. Эти детали — подвижные электрические контакты.
При снятии рычага подвижные электрические контакты могут вылететь. Очистите рабочую зону, чтобы не потерять их.
Шаг 9

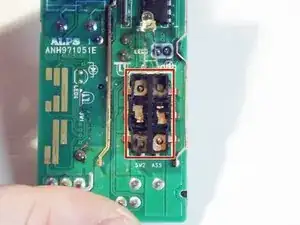

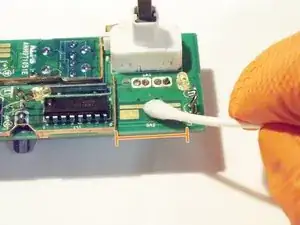

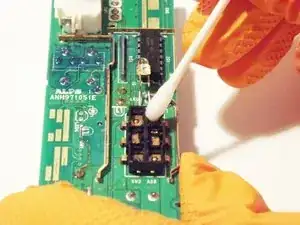

Очистите каждое из шести контактов, показанных на изображении, ватными тампонами, смоченными изопропиловым спиртом.
Не переливайте плату раствором.
Обязательно используйте перчатки.
После очистки платы дайте ей высохнуть в течение 5 минут.
Шаг 10
Этот шаг необязательный, но рекомендуется.
Очистите также другие контакты для:
Переключателя питания стекла водителя
Переключателя центрального замка
Шаг 11

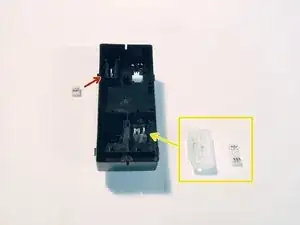

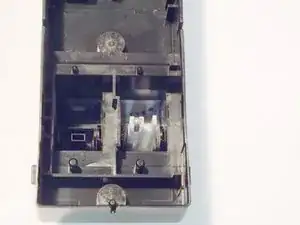

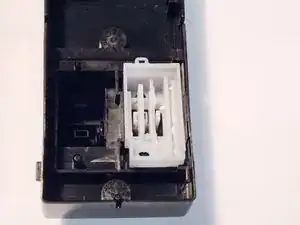

Установите подвижные электрические контакты обратно в корпус, как показано.
Защёлкните рычаг обратно на его посадочное место.
Шаг 12

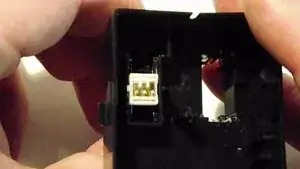

Установите этот подвижный электрический контакт на рычаг блокировки дверей автомобиля.
Убедитесь, что выступ смотрит в эту сторону.
Эти детали будут закреплены на рычаге окна водителя.
Шаг 13
Нажмите направляющую (большую деталь) на рычаг окна водителя, как показано.
Разместите подвижные контакты на направляющей, как показано.
Шаг 14

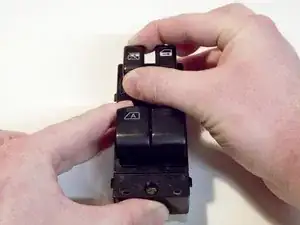

Убедитесь, что сборка работает, аккуратно нажимая и тянув кнопки. Они должны двигаться таким образом.
Шаг 15

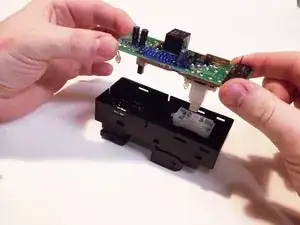

Убедитесь, что все светодиоды на плате установлены правильно.
Расположите плату над корпусом, как показано.
Опустите плату и прижмите её вниз.
Шаг 16

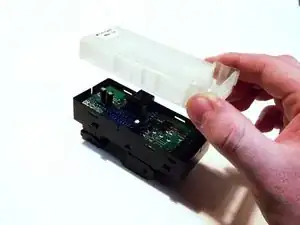

Защёлкните заднюю защиту на место, как показано.
Проверьте все кнопки, убедитесь, что они не заедают.
Если они заедают, повторите предыдущие 5 шагов.
Заключение
После восстановления узла переключателя электростеклоподъёмников просто используйте шаги 3–1, чтобы помочь вам установить переключатели обратно.
