Разборка головного устройства стереосистемы Honda Accord 1998–2002

Прежде чем продолжить: отключите аккумулятор. Я держу 10 мм ключ в подлокотнике специально для этой цели.

Используйте 10 мм ключ, чтобы отключить отрицательный клемм аккумулятора, затем положительную клемму.

Заметьте, что панель приборов уже разбирали ранее, в частности для установки всех этих дополнительных устройств, которые вы видите на фото.

Процедура разборки полностью идентична для заводских систем, но может отличаться при извлечении самой радиостанции.

Используйте крестовую отвертку #2, чтобы вынуть два винта, удерживающих центральную часть приборной панели.

Для следующего шага используйте лопаточку или, если её нет, оберните плоскую отвертку тряпкой.

Аккуратно вставьте лопаточку или плоскую отвертку прямо под часы, достаточно, чтобы поддеть и вынуть часы. Примерно на полдюйма должно хватить.

Выдвиньте часы, чтобы открыть доступ к одному винту с крестообразной шлицем.

В качестве альтернативы можно сначала отключить блок часов (см. следующий шаг), а затем вынуть винт. Это может быть чуть удобнее, но оба способа работают.

Удалите винт с помощью крестовой отвертки #2.

Сначала отключите меньший разъём. Сверху на разъёме есть защёлка, которую нужно нажать вниз, затем потянуть разъём. Захватывайте сам разъём, а не провода.

То же самое выполните с большим разъёмом. Опять же, сверху есть защёлка, которую нужно нажать вниз.

Теперь аккуратно потяните нижнюю часть центральной консоли на себя. Не дергайте резко — её держат ещё два разъёма.

Сначала снимите красный разъём. Как и раньше, сверху есть защёлка, которую нужно нажать вниз.

Затем отсоедините зелёный разъём.

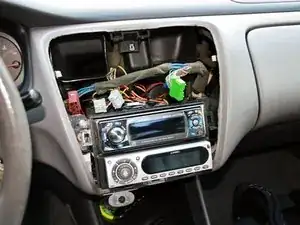

Центральная панель теперь может быть полностью снята.

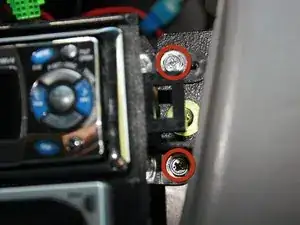

Снимите четыре винта (по два с каждой стороны), удерживающие рамку двойного DIN, используя JIS отвертку #2 или торцевой ключ 8 мм.

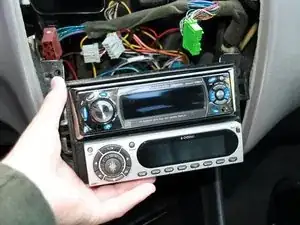

Выньте головное устройство магнитолы.
