Отсоединение сливного трубопровода люка — передний и задний — Seat Leon MK3/5F — Volkswagen Golf

Откройте люк полностью

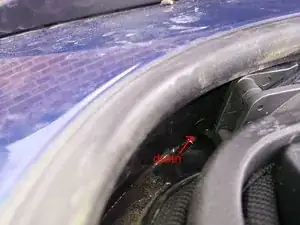

Найдите сливные отверстия люка, проверьте, нет ли грязи на входном отверстии. (т.е. вы должны видеть чистое отверстие, как на фото)

Налейте немного воды в направляющую, чтобы проверить работу слива.

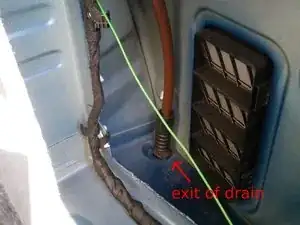

Подождите, пока вода уйдёт. Это должно занять несколько секунд, не больше. Вы увидите, как вода выйдет снизу автомобиля рядом с колесом.

Если вода остаётся, значит слив забит на выходе.

Повторите это для всех четырёх углов крыши. Чтобы проверить задние сливы, налейте воду на самую заднюю часть проёма. Вы увидите, как вода пойдёт под задним стеклом и выйдет снизу автомобиля.

Если налить слишком много воды, вы можете увидеть капли, выходящие из вентиляционного отверстия в багажнике.

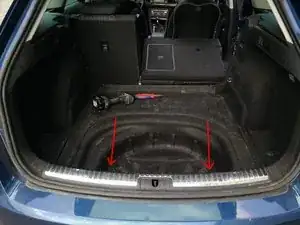

Опорожните багажник

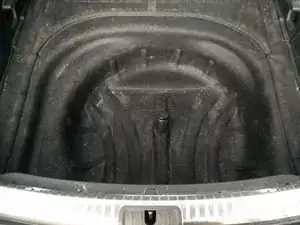

Извлеките запасное колесо

Уберите инструмент

Для удобства снимите заглушку. Вдавите её и поверните.

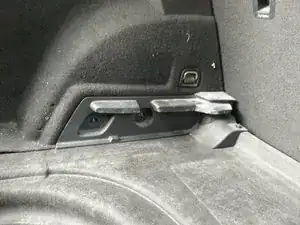

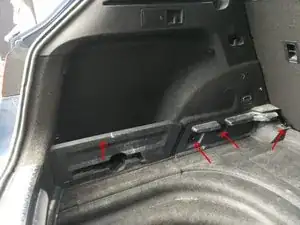

С левой стороны потяните вверх вертикальную пластиковую панель

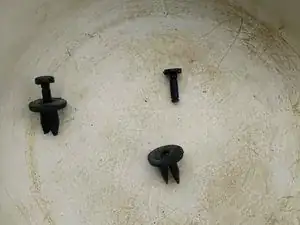

Отстегните 3 пластиковые «крышки» сзади

Сделайте то же самое с правой стороны багажника

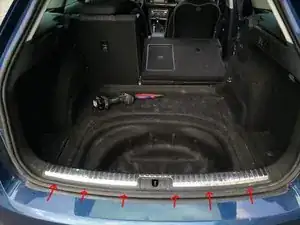

Теперь нужно вынуть среднюю деталь, так как она фиксирует боковины

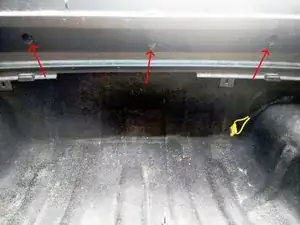

Открутите 3 торкс-винта с внутренней стороны багажника

После откручивания подденьте пластик с одной стороны, вы услышите, как отщёлкиваются защёлки (звук похож на ломание)

Аккуратно потяните с другой стороны

Полностью выньте большую деталь из багажника

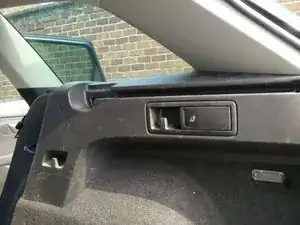

Теперь снимем верхнюю пластиковую накладку

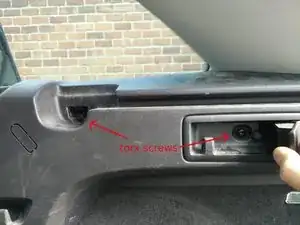

Открутите 2 торкс-винта слева. Задний винт меньше, чем скрытый за ручкой сиденья

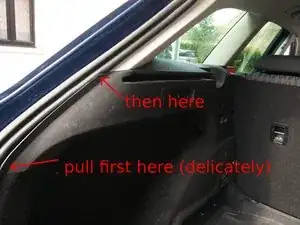

Аккуратно потяните за нижнюю часть пластика, затем за верхнюю. Немного пошевелите. Вы должны услышать, как штифты отщёлкиваются. Если тянуть слишком сильно, можно сломать один из пластиковых штифтов. (если сломаете — это не катастрофа)

Нет необходимости полностью вынимать накладку, достаточно оттянуть её так, чтобы нижняя серая мягкая «стенка» отошла

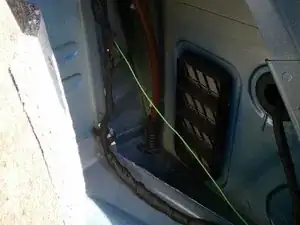

Потяните серую мягкую сторону к себе, и вы увидите сливной патрубок сзади

НЕ тяните трубку сейчас

Вытащите чёрный наконечник снизу. Оставьте трубку присоединённой.

После извлечения вы увидите сам чёрный штуцер.

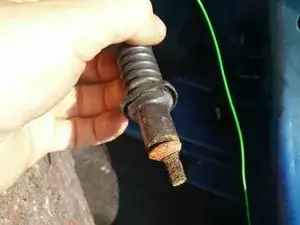

Обратите внимание, как грязен и забит слив

Отсоедините слив от трубки, следите, чтобы не потянуть за другую сторону трубки, чтобы она не отстегнулась с другой стороны

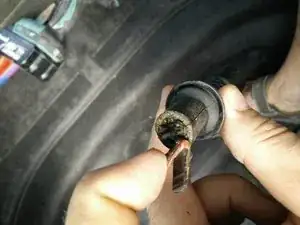

Когда чёрный наконечник окажется в руках, очистите его изнутри

После чистки сначала вставьте чёрный наконечник обратно в отверстие кузова

Затем вставьте трубку в чёрный наконечник, чтобы они снова соединились

Соберите всё в обратном порядке.

При установке левой большой пластиковой части, и ПЕРЕД закручиванием винтов, учтите уплотнение сзади. Уплотнение должно быть заправлено над пластиком. Проще начать с одного конца и аккуратно поддеть его пальцами, чтобы задвинуть над пластиком. Не используйте острые предметы.

Та же последовательность для большой средней детали: СНАЧАЛА уплотнение, ЗАТЕМ винты

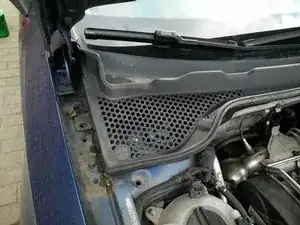

Откройте капот автомобиля

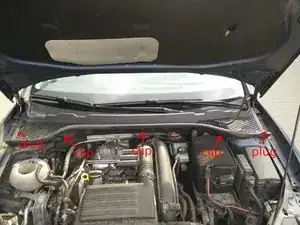

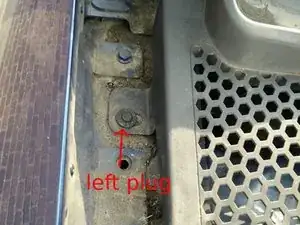

Снаружи слева и справа вы увидите поролон. Осторожно выньте его. Следите, чтобы не повредить хрупкий конец. Под ним откроется заглушка.

Возьмите плоскогубцы и аккуратно вытащите заглушку

Достаньте штифт из заглушки. Он понадобится при последующей сборке. При сборке сначала вставим заглушку, затем штифт.

Снимите 3 клипсы

Это можно легко сделать вручную. Крепко удерживая, потяните/сдвиньте их наружу. Следите, чтобы они не упали в моторный отсек.

Поднимите пластиковую решётку и посмотрите, что под ней. Лично мне не удалось полностью снять пластик, он сам немного ослаб через некоторое время. Можно аккуратно подтолкнуть его вверх у стороны окна, чтобы освободить.

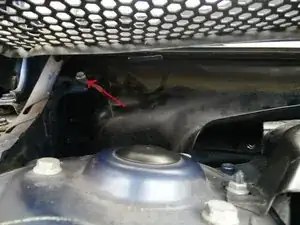

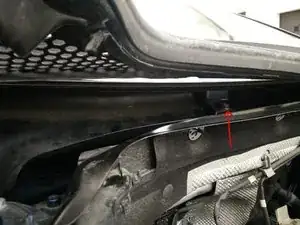

Слева вы увидите два болта (10 мм), крепящие защитную пластину. Она предотвращает попадание воды в впуск воздуха.

Осторожно приподнимите пластик и открутите эти два болта. Следите, чтобы они не упали.

Чтобы снять эту пластину, нажмите на левую (большую) сторону внутрь (в сторону автомобиля). Правая (малая) сторона отщёлкнется, и вы сможете вынуть всю деталь, сначала вытащив правую (малую) сторону.

Все ещё со левой стороны автомобиля поднимите пластиковую решётку снова — вы увидите наш сливной клапан для воды.

Для его очистки можно сжать его рукой, поместить в него палец.

После очистки влейте немного воды в открывающуюся крышу, чтобы вода пошла наружу и продолжила процесс очистки.

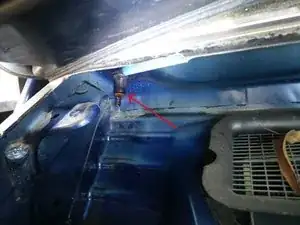

С правой стороны автомобиля вы найдёте слив, скрытый за механизмом стеклоочистителя.

Соберите всё в обратном порядке — работа выполнена.

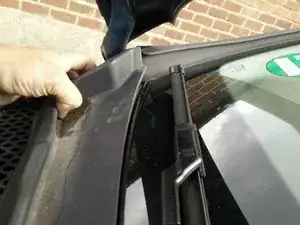

Если, как в моём случае, пластиковая решётка отошла со стороны ветрового стекла, вам нужно вернуть её на место по всей кромке стекла. Плотно прижмите по краю пластика/стекла, чтобы зафиксировать её в пазе.

Влейте ещё немного воды в сливы в крыше — готово!
