Замена защёлки батарейного отсека Kodak EasyShare M381

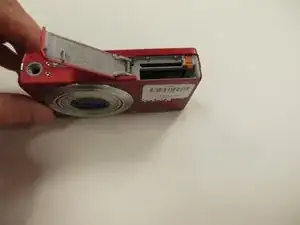

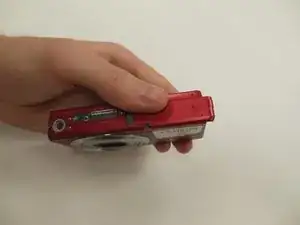

Сначала нажмите и сдвиньте защёлку батарейного отсека вперёд, как показано стрелкой.

Нажмите на батарею, пока не услышите щелчок, затем отпустите. Батарея должна легко выскользнуть.

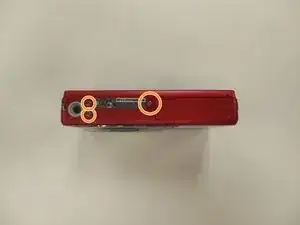

Удалите четыре винта корпуса длиной 3,9 мм крестовой отверткой Phillips #00.

Полезно работать на магнитной поверхности, чтобы не потерять винты.

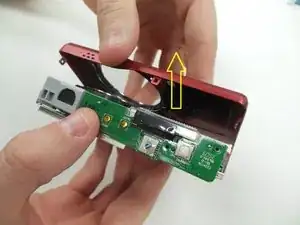

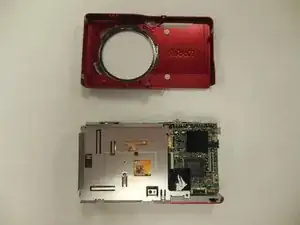

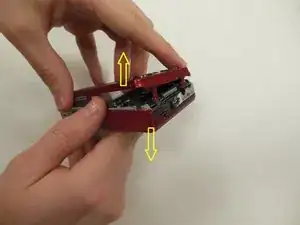

Держа обеими руками, осторожно разъедините корпус и камеру.

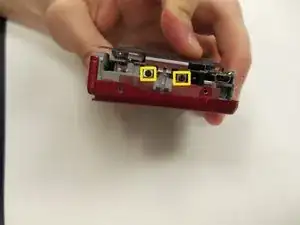

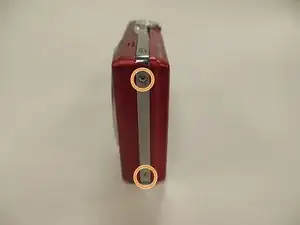

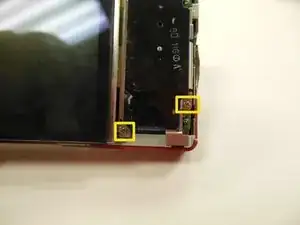

Снимите два винта длиной 3,85 мм в правом нижнем углу камеры, как показано.

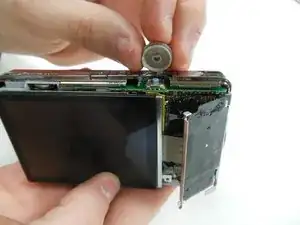

Снимите селекторный диск в верхней части камеры, аккуратно потянув вверх.

Начиная с одной стороны, осторожно снимите хромированную рамку с корпуса камеры.

Не прикасайтесь и не смещайте кнопки затвора и вспышки на верхней части камеры.

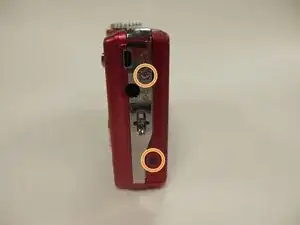

С правой стороны камеры найдите и удалите два винта длиной 3,25 мм, выделенные на фото.

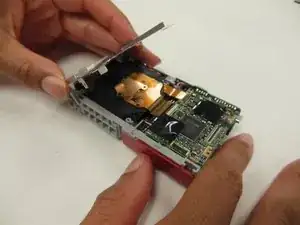

Аккуратно поднимите панель материнской платы вверх, тянув влево. Убедитесь, что вы не повредите синюю ленточную шлейф‑ленту.

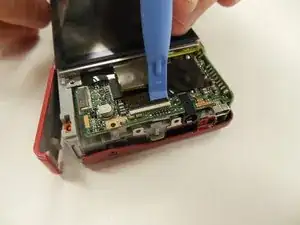

С помощью пластиковой лопатки осторожно поднимите фиксатор шлейфа до вертикального положения.

Сдвиньте панель в сторону и снимите её с камеры.

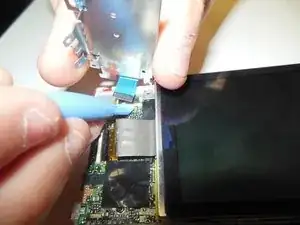

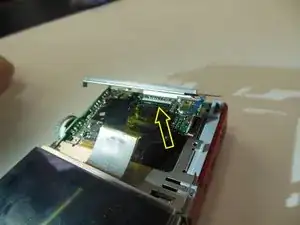

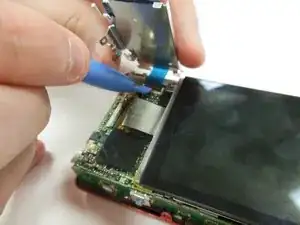

С помощью пластиковой лопатки аккуратно поднимите зажим шлейфа, как показано, чтобы отсоединить шлейф экрана от материнской платы.

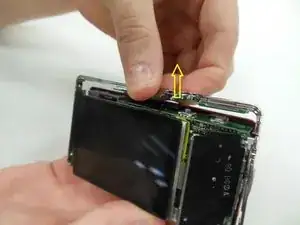

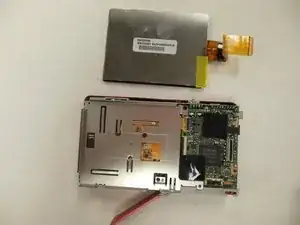

Экран теперь должен быть отсоединён. Осторожно поднимите его от основания камеры.

Найдите и снимите селекторный диск на верхней части камеры.

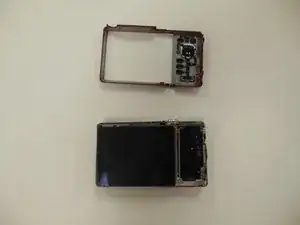

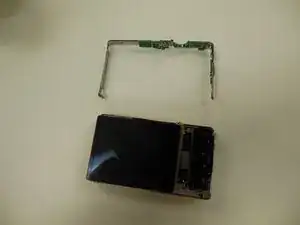

Это освободит хромированную среднюю рамку, которая охватывает камеру. Осторожно поднимите и снимите её.

Осторожно поднимите и снимите переднюю облицованную панель с камеры.

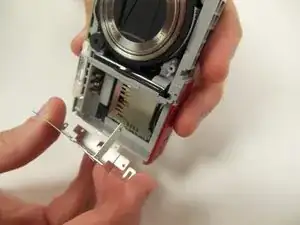

Найдите металлическую панель батарейного отсека. Осторожно поднимите и снимите её, как показано.

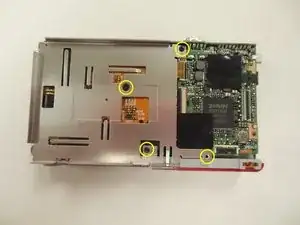

Найдите четыре винта длиной 3,25 мм, удерживающие металлическую панель объектива, и удалите их.

После этого вы сможете приподнять и снять металлическую панель. Это откроет доступ к штифту, удерживающему защёлку батарейного отсека, как показано.

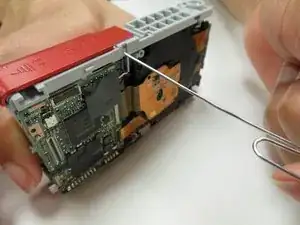

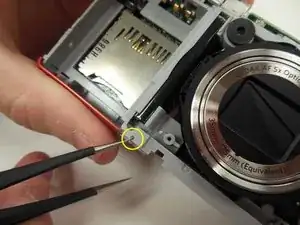

Удерживая панель защёлки закрытой и на месте, используйте выпрямлённую скрепку или аналогичный инструмент, чтобы выдавить штифт из отверстия.

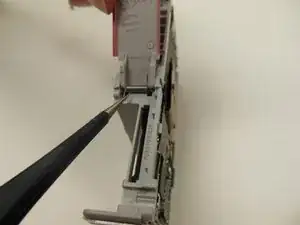

С помощью пинцета аккуратно извлеките штифт.

Рекомендуется поместить штифт на магнитную подкладку или кусочек ленты, чтобы не потерять его.

Пружина находится под напряжением. При выполнении этого шага она может вылететь, если действовать неверно. Примите меры предосторожности, чтобы избежать травм и потери деталей.

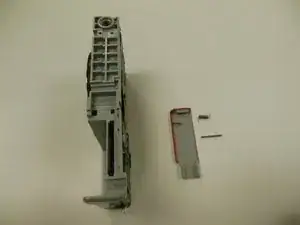

Теперь защёлку можно легко вытащить и снять с корпуса.
