Замена объектива/оптики Kodak EasyShare M381

Сначала нажмите и сдвиньте вперёд фиксатор крышки аккумуляторного отсека, как указано стрелкой.

Нажмите на аккумулятор вниз, пока не услышите щелчок, затем отпустите. Аккумулятор должен легко выйти.

Снимите два винта длиной 3,85 мм в правом нижнем углу камеры, как показано.

Аккуратно потяните вверх и снимите кнопку переключателя, расположенную на верхней части камеры.

Начиная с одной стороны, аккуратно снимите хромированный каркас с самого корпуса камеры.

Будьте осторожны, чтобы не задеть кнопки затвора и вспышки на верхней части камеры.

На правой стороне камеры найдите и снимите два винта длиной 3,25 мм, как указано.

Аккуратно поднимите панель материнской платы, тянув влево. Убедитесь, что не порвёте синюю ленту.

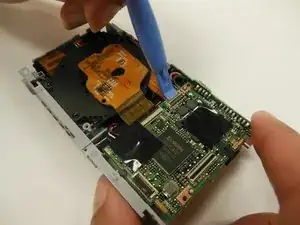

С помощью пластиковой отвёртки аккуратно поднимите фиксатор ленты, пока он не окажется в вертикальном положении.

Сдвиньте панель в сторону от камеры.

С помощью пластиковой отвёртки аккуратно приподнимите зажим ленты, как указано, чтобы отсоединить ленту экрана от материнской платы.

Теперь экран должен быть отсоединён. Аккуратно отведите его от основания камеры.

Снимите винты каркаса длиной 3,9 мм с помощью крестовой отвёртки №00.

Использование магнитной поверхности для фиксации винтов может быть очень полезным.

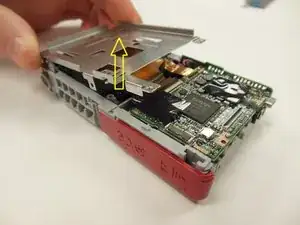

Придерживая корпус обеими руками, аккуратно отделяйте каркас от камеры.

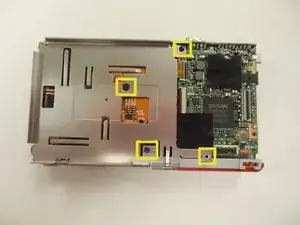

С помощью крестовой отвёртки №00 найдите и снимите четыре винта длиной 3,25 мм, которые крепят заднюю крышку к каркасу камеры.

Поднимите и снимите крышку, отделив её от каркаса камеры.

Снимите три винта длиной 3,25 мм, крепящих шестиугольную медную пластину к оптическому устройству.

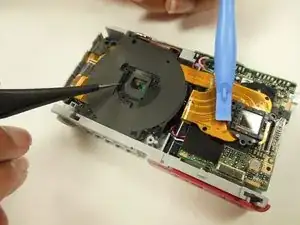

Аккуратно отогните основную оптическую ленту, убедившись, что она надёжно отведена в сторону.

Эта лента очень хрупкая — при повреждении камера работать не будет. Работайте аккуратно.

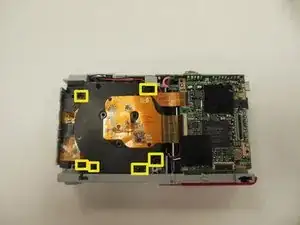

Снимите шесть винтов длиной 3,25 мм, которые крепят оптический объектив к каркасу камеры.

Аккуратно снимите защитную квадратную плёнку объектива, не сгибая её. Плёнка состоит из двух частей: чёрной накладки и квадратного стеклянного элемента. Она очень хрупкая, обращайтесь с ней осторожно.

Эта плёнка очень хрупкая. Работайте аккуратно.

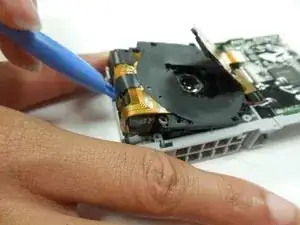

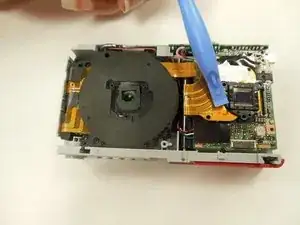

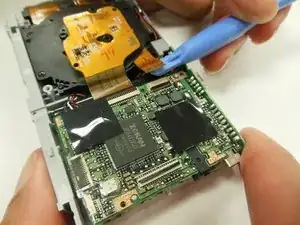

К оптическому блоку подключена небольшая лента, идущая к материнской плате. С помощью пластиковой отвёртки аккуратно поднимите фиксатор этой ленты, чтобы отсоединить её от материнской платы.

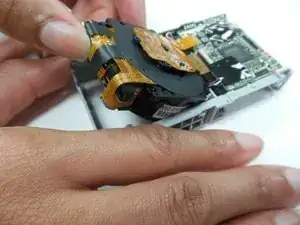

Оптический узел теперь свободен. Используйте подъёмный инструмент, чтобы приподнять его достаточно высоко, чтобы можно было взять и удалить.

Убедитесь, что отсоединённые ленты надёжно отведены в сторону, чтобы не повредить их.
