Замена переключателя качества видео Polaroid Cube
Это руководство проведёт Вас через процесс замены переключателя качества видео на Вашем Polaroid Cube. Убедитесь, что устройство полностью выключено перед разборкой, и что у Вас есть все необходимые инструменты.
Шаг 1

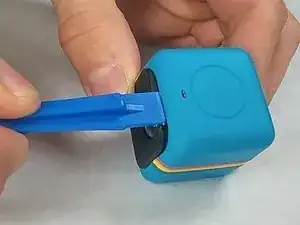

Снимите крышку слота для SD-карты, провернув её с помощью пластиковой лопатки.
Шаг 2
Используйте пластиковую лопатку, чтобы отжать и снять переднюю панель.
Шаг 3

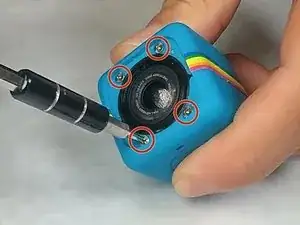

Отверткой с наконечником J00 отвинтите четыре винта длиной 3.27 мм с передней части камеры около объектива.
Шаг 4

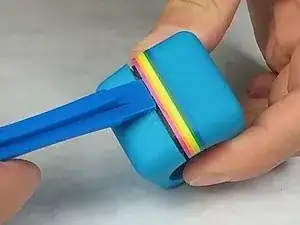

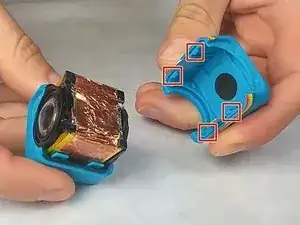

Используйте пластиковую лопатку, чтобы раскрыть корпус камеры.
В корпусе четыре защёлки, по одной в каждом углу, которые нужно отсоединить.
Шаг 5
Снимите верхнюю и нижнюю половинки корпуса камеры.
Шаг 6
Снимите резиновое уплотнение, обёрнутое вокруг камеры.
Шаг 7

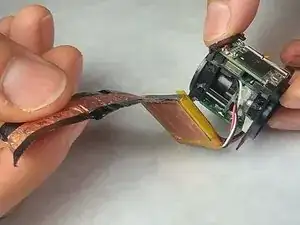

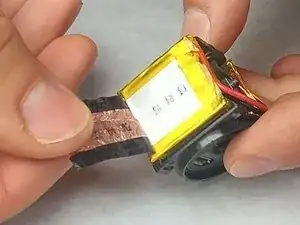

Удалите ленту, обёрнутую вокруг батареи.
Шаг 8

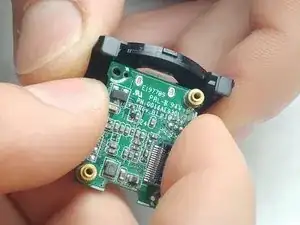

Отверткой с наконечником J00 отвинтите четыре винта длиной 3.46 мм с верхней и нижней печатных плат.
Шаг 9

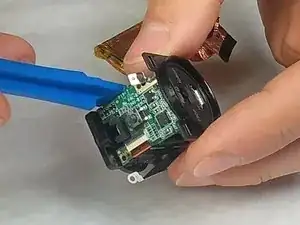

Используйте пластиковую лопатку, чтобы извлечь печатную плату, к которой подключена батарея.
Шаг 10
Аккуратно отсоедините коннектор питания батареи от печатной платы.
Шаг 11

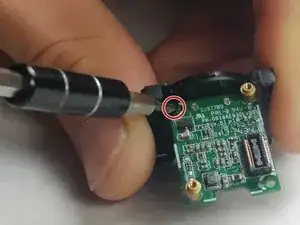

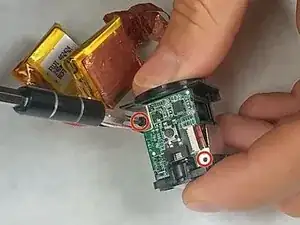

Отверткой с наконечником J00 отвинтите винт длиной 3.46 мм, соединяющий верхнюю печатную плату с платой переключателя качества видео.
Шаг 12
Снимите печатную плату.
Шаг 13

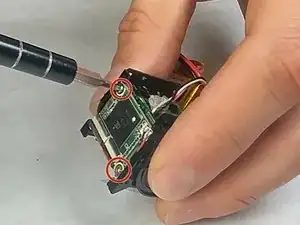

Отверткой с наконечником J00 отвинтите два винта длиной 3.46 мм, крепящие переключатель качества видео к корпусу.

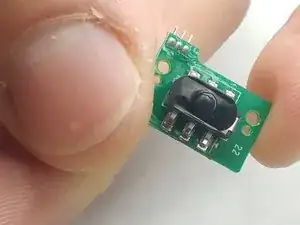

Снимите и замените сломанный переключатель качества видео.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
