Замена объектива Polaroid Cube
Это руководство подробно объясняет, как заменить объектив Polaroid Cube.
Из-за толщины и ширины винтов аккуратно извлекайте их с помощью отвертки и магнитной подложки.
Шаг 1
Снимите крышку слота для карты SD, вращая её с помощью пластиковой лопатки.
Шаг 2
Используйте пластиковую лопатку, чтобы поддеть и снять переднюю панель.
Шаг 3
При помощи отвертки J00 отвинтите четыре винта длиной 3,27 мм с передней части камеры возле объектива.
Шаг 4
Используйте пластиковую лопатку, чтобы раскрыть корпус камеры.
По одному защёлке находится в каждом углу; их нужно отсоединить.
Шаг 5
Снимите верхнюю и нижнюю части корпуса камеры.
Шаг 6
Снимите резиновое уплотнение, оборачивающее камеру.
Шаг 7
Удалите ленту, обёрнутую вокруг батареи.
Шаг 8
При помощи отвертки J00 отвинтите четыре винта длиной 3,46 мм с верхней и нижней плат.
Шаг 9
Используйте пластиковую лопатку, чтобы снять плату, к которой подключена батарея.
Шаг 10
Аккуратно отсоедините разъём питания батареи от платы.
Шаг 11

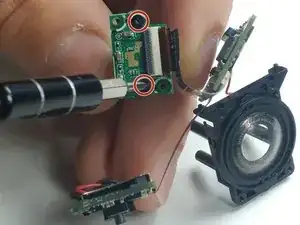

Отверткой J00 отвинтите два отмеченных винта Phillips длиной 3,5 мм с платы.
Шаг 12

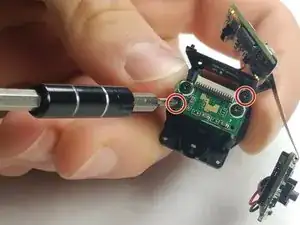

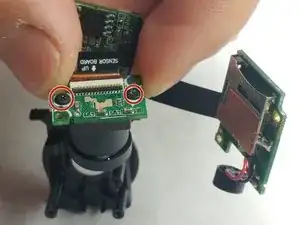

При помощи отвертки J00 отвинтите два винта длиной 3,5 мм с платы.
Шаг 13

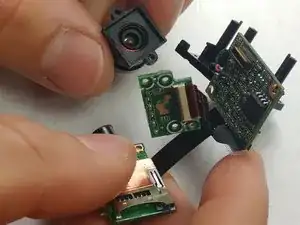

Снимите объектив с отвинченной платы и замените сломанный объектив.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
