Замена верхнего ледогенератора

Перед началом ремонта отключите холодильник от сети.

Если вы проверяете или ремонтируете следующие компоненты, возможно, потребуется также закрыть и отсоединить подачу воды:

Двигатель вентилятора конденсатора

Компрессор и тепловое защитное устройство

Сборка клапана подачи воды

Полностью откройте обе дверцы холодильника.

Опустите защелку, чтобы освободить дверь ледогенератора.

Откиньте дверь ледогенератора.

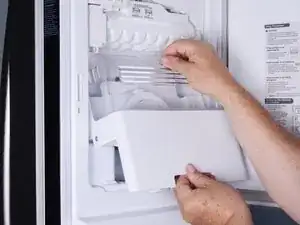

Двумя руками слегка приподнимите контейнер для льда, чтобы освободить его.

Немного потяните нижний край контейнера на себя и снимите его.

Выемки ступицы привода и лопасти шнека должны совпасть перед установкой контейнера для льда.

Поверните ступицу контейнера для льда, расположенную на задней части контейнера, рукой так, чтобы выемки совпали с лопастями привода мотора шнека.

Используйте крестовую отвертку #2, чтобы вынуть три винта длиной 15 мм, крепящие узел ледогенератора к дверце холодильника.

Используйте лопатку, чтобы приподнять нижний край узла ледогенератора. Это освободит узел от дверцы холодильника.

Потяните нижний край узла ледогенератора на себя, чтобы полностью освободить его от дверцы.

Опустите узел ледогенератора, чтобы получить доступ к разъему, расположенному в верхней части узла.

Сожмите разъем в верхней части узла ледогенератора, чтобы освободить его.

Потяните разъем прямо вниз, чтобы отсоединить.

Снимите узел ледогенератора.

Используйте крестовую отвертку, чтобы вынуть винт воздуховода длиной 14.4 мм с боковой стороны узла ледогенератора.

Уплотнитель воздуховода частично закрывает этот винт.

Снимите воздуховод.

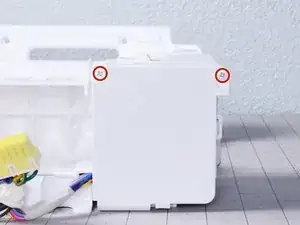

Используйте крестовую отвертку, чтобы вынуть два винта длиной 32.5 мм, крепящие крышку платы управления.

Откройте крышку платы управления.

К крышке платы управления подведены провода, которые необходимо отсоединить перед снятием ледогенератора.

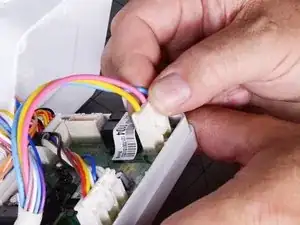

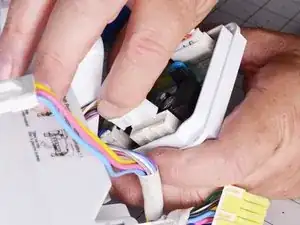

Сожмите трехпроводной разъем, чтобы освободить его от платы.

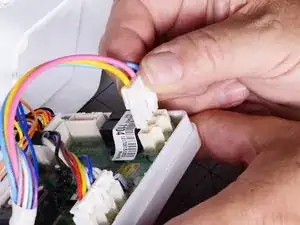

Потяните трехпроводной разъем прямо, чтобы отсоединить его.

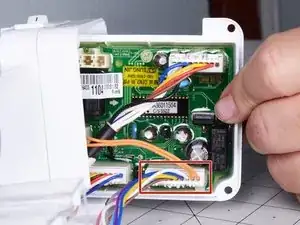

Сожмите многопроводной разъем, к которому подключены два оранжевых провода, идущие к выключателю включения/выключения.

Потяните разъем прямо, чтобы отсоединить его.

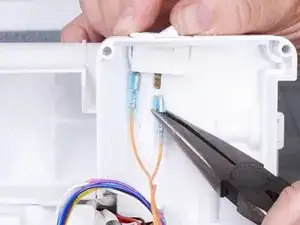

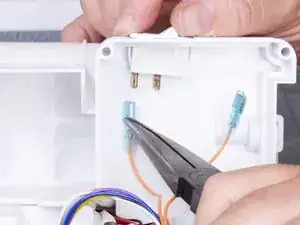

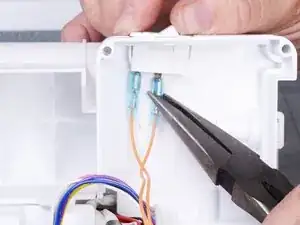

Используйте пассатижи с длинными губками, чтобы снять два плоских клеммных наконечника прямо с клемм выключателя.

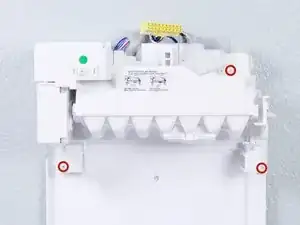

Используйте крестовую отвертку, чтобы вынуть три винта длиной 16.5 мм, крепящие ледогенератор к задней панели.

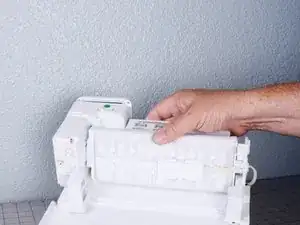

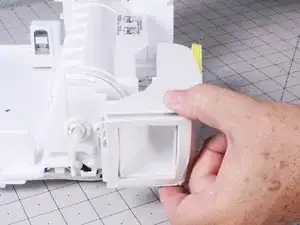

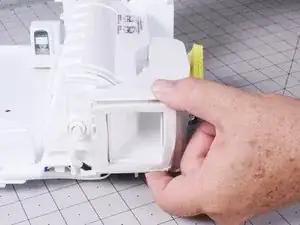

Снимите ледогенератор со задней панели и удалите его.
