Замена сборки фильтра для холодильника LG, модель LRFXC2416S/00

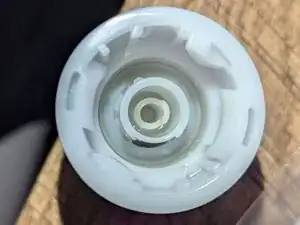

На этом фото крупным планом показана оригинальная сборка фильтра с обломленным центральным штырьком. Должно быть два штырька.

Для начала ремонта перекройте подачу воды к холодильнику и отключите его от сети, чтобы предотвратить удар током или повреждение устройства.

Откройте дверцу и извлеките нижний прозрачный ящик, расположенный перед фильтром.

Затем извлеките фильтр из устройства — при этом вытечет немного воды, поэтому подставьте полотенце под дверцу, чтобы собрать воду.

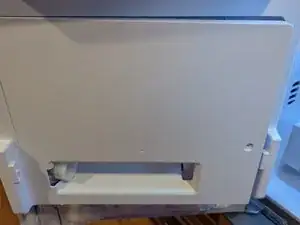

Выкрутите один белый винт с панели и потяните её в сторону с правой стороны. Панель выскочит наружу; на левой стороне имеются маленькие защёлки, которые входят в дверцу, поэтому вам нужно немного сместить панель вправо, чтобы освободить их.

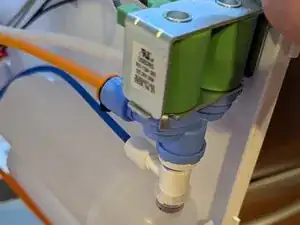

Теперь, когда панель снята, необходимо отключить разъём жгута проводов, управляющего водяным клапаном, а также отсоединить водяные шланги. Опять же, вытечет немного воды, поэтому будьте готовы.

Всего нужно отключить четыре водяных шланга: два оранжевых, один белый и один синий. Нижний оранжевый и синий шланги отсоединяются просто — нажмите на наконечник и потяните шланг наружу. Два других имеют чёрный «предохранительный фиксатор», который нужно сначала снять. После этого действия аналогичны.

После снятия предохранительного фиксатора нажмите на цветной наконечник и вытяните шланг. На шлангах имеются две чёрные метки, по которым можно убедиться, что при обратной сборке шланги вставлены до конца.

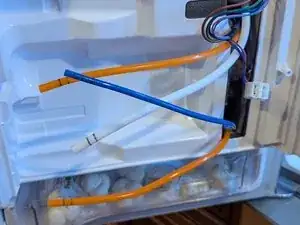

Так будет выглядеть устройство после отсоединения всех шлангов и жгута проводов.

Снимите внутреннюю панель и перед тем, как положить её на ровную поверхность для начала работы, убедитесь, что из бака вытекла вся вода.

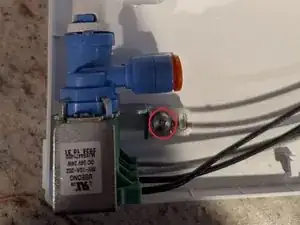

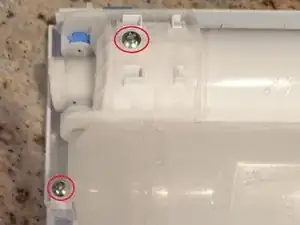

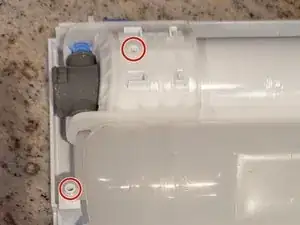

Необходимо выкрутить три винта (выделены красным), чтобы отделить сборку от дверной панели.

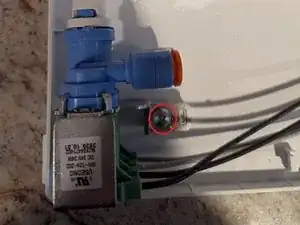

Теперь, когда вся сборка снята с панели, можно заменить старую сборку фильтра.

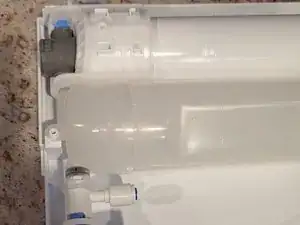

Сначала откиньте белую панель вверх, чтобы она оказалась над сборкой фильтра, как показано на втором изображении.

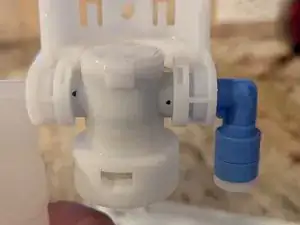

Затем поверните маленький синий уголок, чтобы совместить выемки, и аккуратно вытащите его из сборки фильтра. На уголке находятся два чёрных уплотнительных кольца, которые должны остаться на нём. Если они останутся внутри сборки, аккуратно извлеките их с помощью маленького предмета, например, зубочистки.

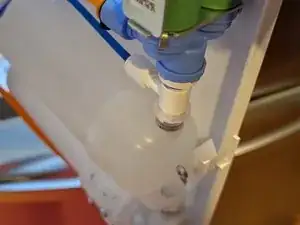

На стороне сборки фильтра, подключённой к резервуару, после подъёма белой пластиковой заслонки или панели выемки должны совместиться, что позволит извлечь бак из сборки. Убедитесь, что оба уплотнительных кольца остаются на конце бака. Вам понадобятся эти кольца в дальнейшем.

После того как оба соединения отсоединены, белая заслонка должна легко сниматься с сборки фильтра.

Теперь можно вставить новую сборку фильтра, просунув её обратно между выступами заслонки.

Верните на место два соединения: сначала подключите резервуар для воды, затем синий уголок. Убедитесь, что на каждом кольцо установлено уплотнительное кольцо и что они полностью вставлены в сборку фильтра. После этого опустите заслонку, защёлкнув её на место.

Установите всю сборку обратно на панель и вставьте винты.

Теперь пора установить панель обратно в дверцу и подключить шланги.

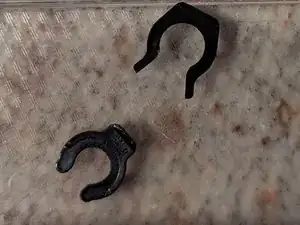

Не забудьте про чёрные фиксаторы, которые вы сохранили — их нужно установить обратно после подключения водяных шлангов.

Прикрепите панель обратно к дверце и подключите каждый шланг, вставляя его в разъём до тех пор, пока чёрные метки не окажутся полностью внутри.

Убедитесь, что каждый шланг подключён к правильному разъёму: нижний оранжевый шланг — к нижнему разъёму, затем маленький синий — к нижнему белому разъёму. Диаметр шлангов разный, поэтому синий шланг подойдёт только к одному разъёму. Два верхних соединения — верхний белый и верхний оранжевый шланги. Установите фиксаторы на место.

В конце подключите жгут проводов обратно.

Вставьте левую сторону панели (с фиксаторами) обратно в пазы, убедитесь, что ничего не зажато, и аккуратно вставьте панель на место. Она должна защёлкнуться.

Вкрутите винт и затяните его вручную.

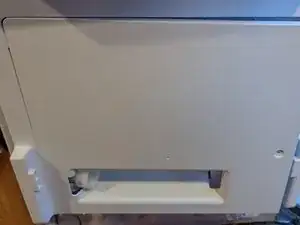

Новая сборка фильтра должна выглядеть как на последнем изображении.

После того как всё собрано, установите новый фильтр для воды и аккуратно поверните его до фиксации.

Теперь подключите питание и включите подачу воды.

В системе останется немного воздуха, поэтому воспользуйтесь кувшином и дайте воде течь, пока полностью не выйдет весь воздух.

Поскольку вы поменяли фильтр для воды, не забудьте сбросить индикатор замены фильтра.

Проверьте герметичность соединений — на этом всё!
