Замена узла льдогенератора в холодильнике Samsung RF28R7201SG

Перед началом ремонта отключите холодильник от сети.

Откройте обе французские двери для отделения холодильной камеры.

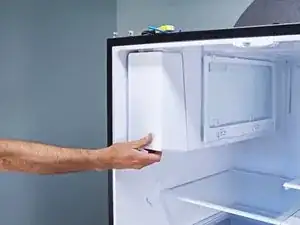

Вытяните лоток для льда прямо из корпуса и снимите его.

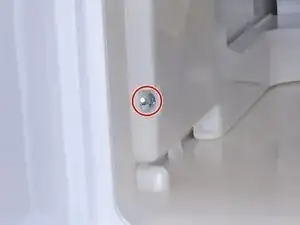

Используйте крестовую отвертку, чтобы выкрутить винт длиной 16,5 мм, фиксирующий крышку кабеля.

Сдвиньте крышку кабеля к передней части холодильника пальцами, чтобы отщелкнуть её.

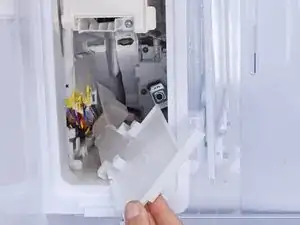

Снимите крышку кабеля.

При обратной сборке убедитесь, что эта крышка полностью защёлкнулась, иначе лоток для льда не будет правильно задвигаться.

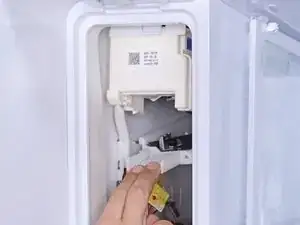

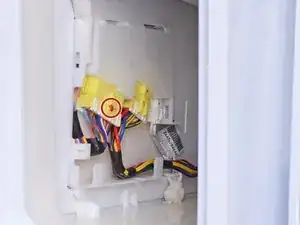

Отключите самый левый жёлтый разъём:

Сожмите фиксатор с красной меткой пальцами

Аккуратно раскачайте разъём из стороны в сторону, чтобы отсоединить его

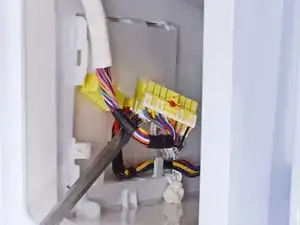

Направляйте жгут проводов из пластиковых клипс стенки пальцами или отверткой.

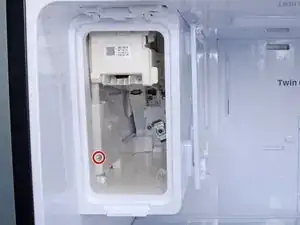

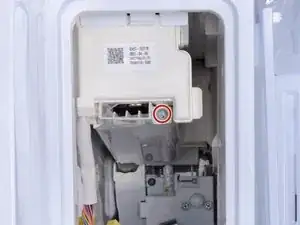

Используйте крестовую отвертку, чтобы выкрутить винт длиной 16,5 мм, фиксирующий заслонку воздушного канала.

Пластиковая защёлка удерживает заслонку воздушного канала на месте.

Используйте плоскую отвертку, чтобы поддеть и ослабить заслонку от пластиковой защёлки.

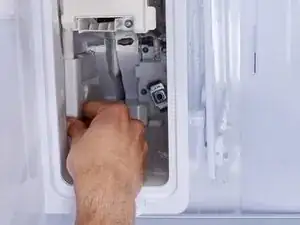

Пальцами потяните заслонку воздушного канала вниз достаточно, чтобы получить доступ к внутренним элементам.

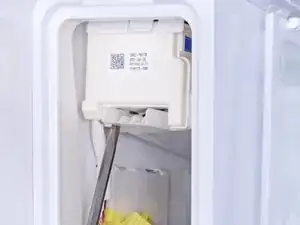

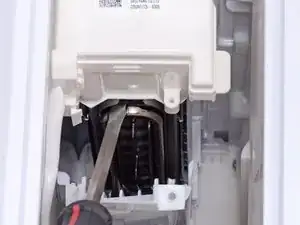

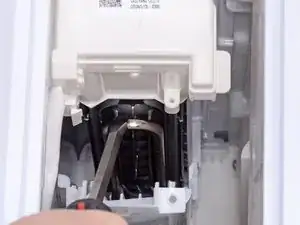

Используйте плоскую отвертку, чтобы аккуратно отжать контур хладагента вниз на 1–1,5 см.

При обратной сборке пальцами поднимите контур хладагента обратно вверх.

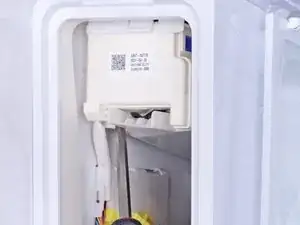

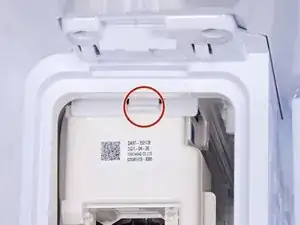

Пластиковая защёлка удерживает льдогенератор на месте.

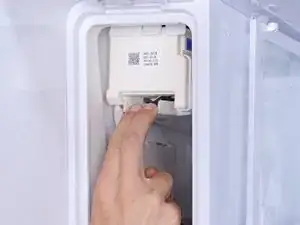

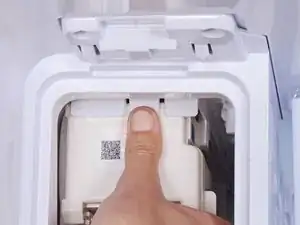

Нажмите и отпустите пластиковую защёлку пальцами.

Эта защёлка жесткая и может потребовать значительной силы.

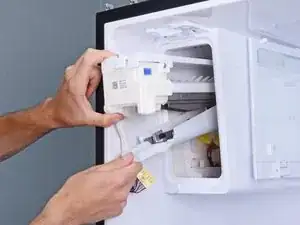

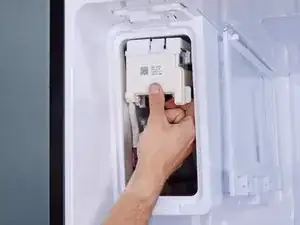

Опустите передний край узла льдогенератора немного вниз, чтобы ослабить его.

Будьте осторожны, чтобы не сильно согнуть контур хладагента при опускании переднего края, иначе вы повредите контур.

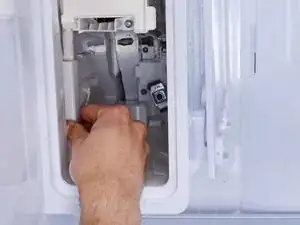

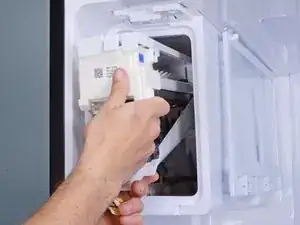

Осторожно выдвиньте узел льдогенератора из его корпуса.

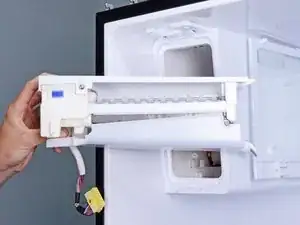

Снимите узел льдогенератора.

При обратной сборке осторожно протяните контур хладагента между верхней и нижней половинами узла льдогенератора.
