Замена шнека льдогенератора холодильника Samsung RF28R7201SG

Перед началом ремонта отключите холодильник от питания.

Откройте обе французские двери морозильного отделения.

Вытяните лоток для льда прямо из посадочного места и извлеките его.

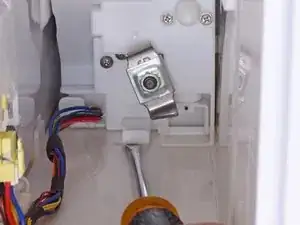

Используйте крестовую отвертку, чтобы выкрутить винт длиной 16,5 мм, фиксирующий панель крышки кабеля.

Сдвиньте панель крышки кабеля пальцами в направлении передней части холодильника, чтобы отщёлкнуть её.

Снимите панель крышки кабеля.

При повторной сборке убедитесь, что панель защёлкнулась полностью, иначе лоток для льда не войдёт на место.

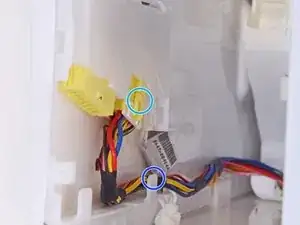

Отсоедините самый левый жёлтый разъём:

Сожмите фиксатор с красной меткой пальцами

Острожно покачайте разъём из стороны в сторону, чтобы отсоединить его

Направляйте жгут проводов пальцами или отверткой, чтобы вынуть его из держателей на стенке.

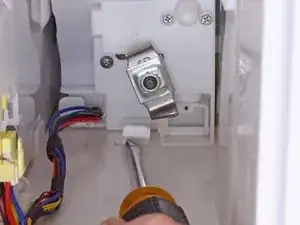

Используйте крестовую отвертку, чтобы выкрутить винт длиной 16,5 мм, фиксирующий заслонку воздушного канала.

Пластиковая защёлка удерживает заслонку воздушного канала.

Используйте плоскую отвертку, чтобы поддеть и ослабить заслонку от пластиковой защёлки.

Пальцами опустите заслонку воздушного канала вниз достаточно, чтобы получить доступ к внутренним компонентам.

Используйте плоскую отвертку, чтобы аккуратно опустить контур хладагента на 1–1,5 см.

При сборке пальцами поднимите контур хладагента обратно вверх.

Пластиковая защёлка удерживает льдогенератор на месте.

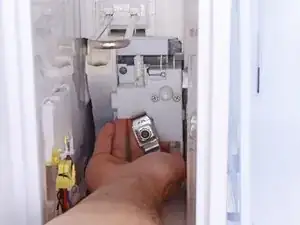

Надавите пальцами, чтобы освободить пластиковую защёлку.

Эта защёлка жёсткая и может потребовать значительной силы.

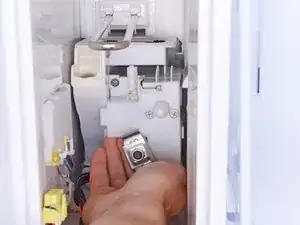

Опустите передний край сборки льдогенератора немного вниз, чтобы её ослабить.

Будьте осторожны, чтобы не согнуть слишком сильно контур хладагента при опускании переднего края, иначе вы повредите его.

Осторожно выдвиньте сборку льдогенератора из посадочного места.

Снимите сборку льдогенератора.

При повторной сборке аккуратно проденьте контур хладагента между верхней и нижней половинами сборки льдогенератора.

Отсоедините разъём проводки шнека:

Сожмите фиксатор пальцами

Покачайте разъём из стороны в сторону, чтобы его ослабить и отсоединить

Выведите жгут проводов из фиксирующих клипс.

При сборке убедитесь, что жгут проводов снова заправлен в фиксирующие клипсы. В противном случае вы не сможете защёлкнуть панель крышки кабеля.

Жёсткая пластиковая защёлка удерживает шнековую сборку на месте.

Подденьте защёлку плоской отверткой и одновременно потяните металлическую головку шнековой сборки, чтобы отделить её от корпуса.

Это предотвратит повторное защёлкивание клипсы.

Вытяните шнековую сборку из холодильника и снимите её.
