Замена силиконовой крышки предохранительного переключателя кухонного комбайна Cuisinart Robot Coupe CFP 4 5 5A 9 9A RC 2000 и 2100
Это руководство поможет Вам заменить повреждённую резиновую крышку предохранительного переключателя на Вашем кухонном комбайне Cuisinart или Robot Coupe CFP 4, 5, 5A, 9, 9A, RC2000 и 2100 на новую силиконовую версию.
Не работает предохранительный переключатель Вашего Cuisinart CFP? Это очень опасно, так как устройство может включиться, пока Вы вставляете лезвия. Такое случилось и с нами. Я звонил в Cuisinart и Robot Coupe (французская версия), чтобы получить запасные части, и мне сказали, что внутренние детали для этих приборов недоступны.
Я взялся за этот проект: смоделировал новую крышку переключателя в 3D и напечатал несколько штук из силикона.

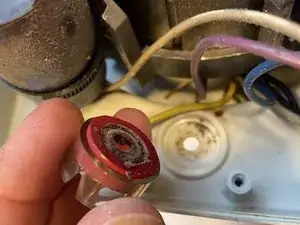

Со временем резиновая крышка этого предохранительного переключателя изнашивается, и в корпус может попасть жидкость. Это может привести к залипанию предохранительного переключателя. Переключатель можно очистить и отремонтировать, но крышку нужно заменить, иначе та же проблема повторится. Решение — установить новую силиконовую крышку переключателя. Я уверен, что эта крышка подойдёт для всех ранних потребительских моделей Robot Coupe и Cuisinart, выпущенных во Франции и США.
Комментарий довольного клиента: «Идеально — наконец-то смог починить мой старый Robot-Coupe (их больше не делают так, как раньше). Спасибо огромное!!»
Шаг 1
Обязательно отключите кухонный комбайн от сети

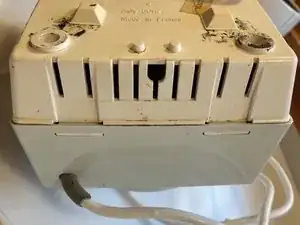

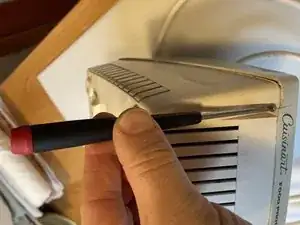

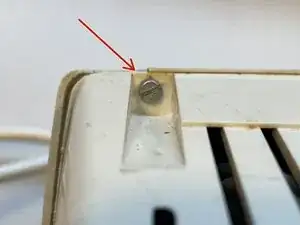

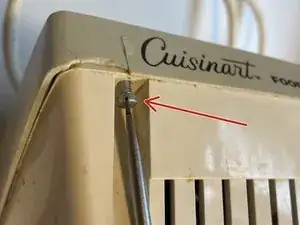

Переверните корпус моторного блока на рабочей поверхности. Снимите два винта с плоским шлицем, которые расположены на нижней стороне корпуса прямо под названием модели на передней части комбайна. Вам понадобится тонкая плоская отвертка.
Шаг 2

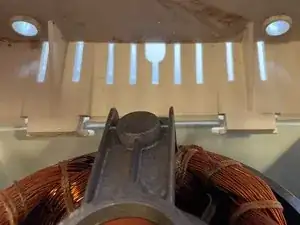

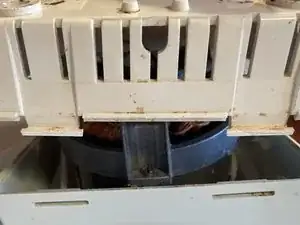

Осторожно разъедините корпус моторного блока, начав со стороны, где Вы сняли два винта с плоским шлицем. Затем аккуратно приподнимите передний край и Вы сможете осторожно открыть и разъединить защёлки на задней стороне нижней части корпуса мотора. Будьте осторожны, чтобы не сломать эти пластиковые защёлки. Отложите эту деталь для последующей сборки.
Шаг 3

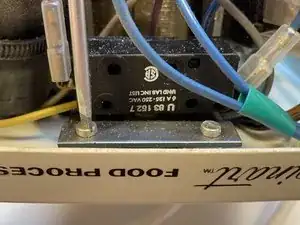

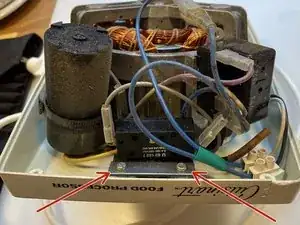

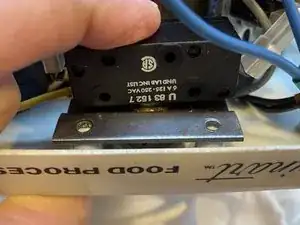

Используйте ту же тонкую плоскую отвертку, чтобы выкрутить оба винта, удерживающие предохранительный переключатель на месте.
Шаг 4

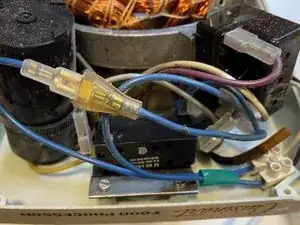

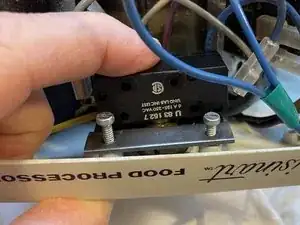

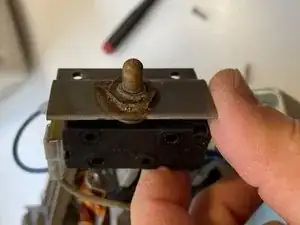

Поднимите и проверьте предохранительный переключатель. Возможно, переключатель заклинил. Проверьте, что он работает плавно. Если требуется очистка, Вы можете отсоединить его от проводки аппарата (обратите внимание на цвет проводов, подключённых к переключателю). Сделать фотографию на телефон здесь — хорошая идея.
Переключатель соединён простыми автомобильными нажимными клеммами. Вы можете использовать отвертку, чтобы поддеть эти нажимные клеммы и отсоединить их от контактных точек переключателя.

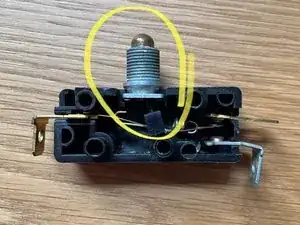

Переключатель можно снять с металлической монтажной пластины, открутив латунную гайку плоским разводным ключом или плоскогубцами.
Осторожно разберите переключатель на две половины, следя за тем, чтобы не потерять внутренние медные пружины и контакты. Небольшая плоская отвертка поможет разъединить переключатель. Сделать ещё одну фотографию для восстановления мелких деталей в их исходные положения — также хорошая идея.
Очистите нажимную часть переключателя небольшим кусочком шкурки, чтобы обеспечить плавное движение внутри трубки. После очистки аккуратно соберите переключатель обратно. Затем подсоедините проводку мотора, надев нажимные клеммы на контакты переключателя.
Шаг 5
Возьмите держатель крышки предохранительного переключателя пальцами и слегка покрутите, чтобы вынуть его из корпуса мотора.

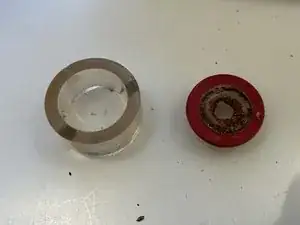

Отсоедините держатель крышки предохранительного переключателя от старой резиновой крышки. Сохраните эту прозрачную пластиковую деталь — Вы будете устанавливать её обратно.
Шаг 6
Влажной бумажной салфеткой очистите посадочное место для крышки предохранительного переключателя. Затем высушите другой бумажной салфеткой.
Шаг 7
Наденьте новую силиконовую крышку предохранительного переключателя на прозрачный пластиковый держатель. "V"-образные вырезы должны быть направлены к кнопке переключателя.
Затем вставьте этот держатель с силиконовой крышкой обратно в корпус моторного блока.
Шаг 8
Установите предохранительный переключатель на место и закрепите двумя винтами с плоским шлицем.
Шаг 9

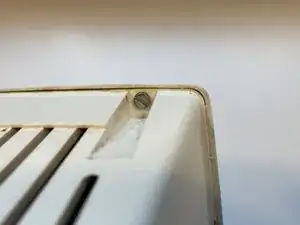

Аккуратно совместите пластиковые защёлки на задней части крышки моторного блока и соедините обе половины корпуса. Затем вставьте и затяните два винта с плоским шлицем под передней крышкой.
Шаг 10

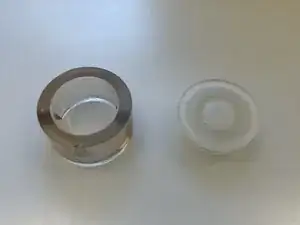

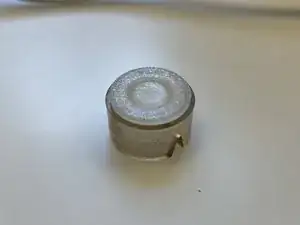

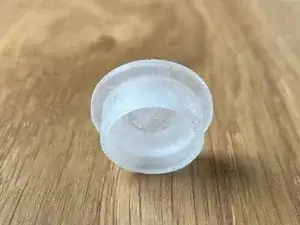

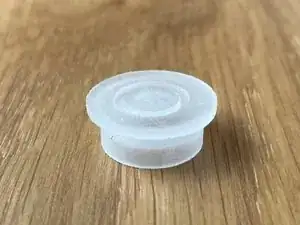

Фотографии новой 3D-печатной силиконовой крышки предохранительного переключателя.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
