Замена мотора Hamilton Beach 70730
Кухонный комбайн и измельчитель овощей Hamilton Beach на 10 чаш (модель 70730) — универсальное устройство, выполняющее функции кухонного комбайна, измельчителя и дробилки овощей. У прибора две скорости плюс импульсный режим и мощность 450 Вт.
В этом руководстве описаны шаги по замене мотора, соединяющего вал привода с режущим лезвием.
Предупреждения:
- Обязательно отключите устройство от сети перед началом замены.
- Учтите наличие смазки по нижней части вала привода.
Шаг 1
Открутите крышку, поворачивая против часовой стрелки.
Шаг 2

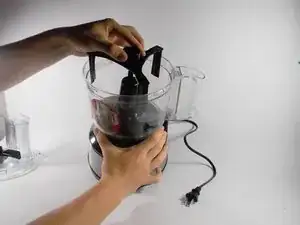

Возьмите скребок за середину и снимите его.
Шаг 3

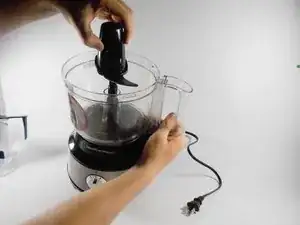

Осторожно снимите лезвия, поднимая их с вала ножа.
Шаг 4

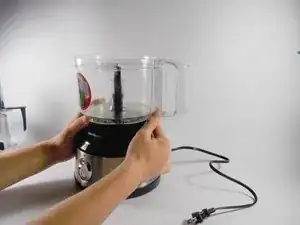

Поверните чашу против часовой стрелки, чтобы отсоединить её от основания.
Шаг 5
Убедитесь, что на внешней стороне чаши и основания нет остатков пищи или загрязнений.
Шаг 6

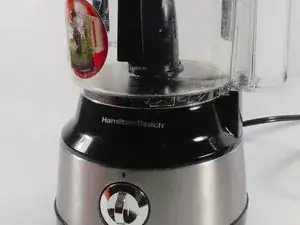

С помощью металлической лопатки подденьте переключатель спереди устройства.
Шаг 7
С помощью металлической лопатки снимите четыре пластиковые клейкие заглушки, скрывающие винты.
Эти заглушки приклеены к винтам.
Шаг 8
Удалите излишки клея, приклеенные к винтам, при помощи точных пинцетов.
Шаг 9
С помощью отвертки JIS №1 выкрутите четыре винта длиной 10 мм.
Шаг 10

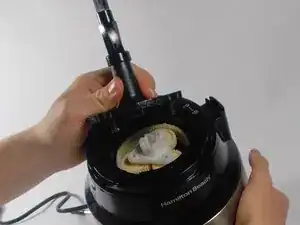

Поднимите вал привода с основания.
Шаг 11

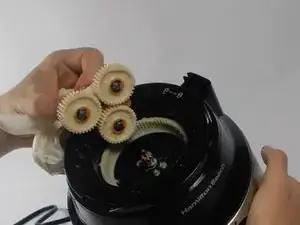

Достаньте комплект из трёх шестерён, протянув внутрь руки.
Шаг 12

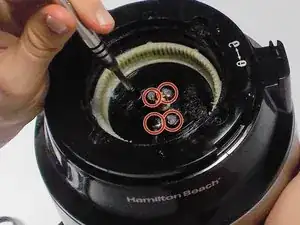

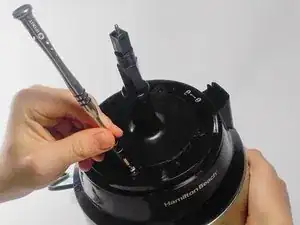

Снимите четыре винта 8 мм JIS №1, которые оказались видимыми после удаления набора шестерён.
На винтах будет смазка.
Шаг 13
Переверните устройство, чтобы была видна нижняя часть.
Шаг 14

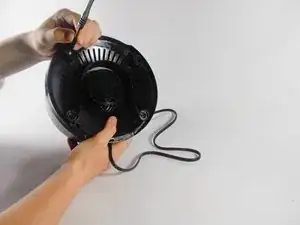

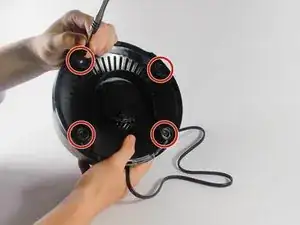

С помощью отвертки JIS №1 снимите по очереди четыре присоски, прикреплённые к дну комбайна.
Шаг 15

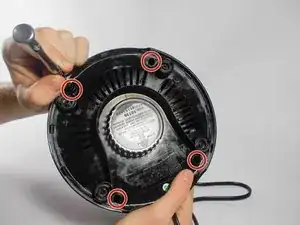

С помощью отвертки JIS №1 выкрутите четыре винта длиной 12 мм на дне.
Винты утоплены примерно на 3 мм внутри устройства и могут быть неочевидны.
Шаг 16
Снимите два винта 4 мм под переключателем включения/выключения с помощью отвертки JIS №1.
Шаг 17
Оттяните нижнюю панель от основания.
Шаг 18

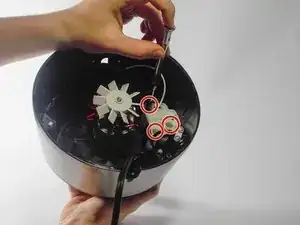

С помощью отвертки JIS №1 выкрутите три винта на белом кронштейне.
Шаг 19

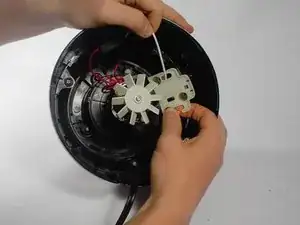

Снимите белый кронштейн и отведите провода от их держателей. Будьте осторожны, чтобы не вытолкнуть пружину, удерживаемую внутри основания.
Осторожно: не вытолкните пружину на цилиндрическом белом элементе рядом с ним.
Шаг 20

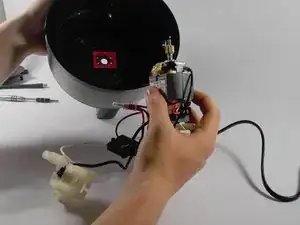

Теперь мотор можно извлечь изнутри кухонного комбайна.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
