Замена мотора Insignia NS-VCS14SL7
Ручной/пристенный пылесос Insignia 2-в-1 может потерять способность создавать всасывание. Используйте это руководство, чтобы получить доступ к мотору пылесоса для замены и диагностики.
Шаг 1
Нажмите черную кнопку, чтобы освободить контейнер для пыли.
Вытяните контейнер для пыли вверх и вдали от ручной части для удаления.
Шаг 2
Удалите пять винтов 12,0 мм на задней части ручной части с помощью отвертки Phillips #2.
Снимите серебряную крышку с черного корпуса ручной части, чтобы получить доступ к батарее и проводам.
Шаг 3
Разделите красные и черные провода.
Сделайте это со всеми проводами. (Красный x1, Черный x2)
Шаг 4
Удалите скотч, удерживающий батарею на черном корпусе.
Сдвиньте весь комплект батареи наружу.
Шаг 5

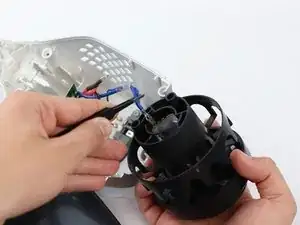

Используйте пластиковую лопатку, чтобы отсоединить синий провод от мотора, освободив мотор.
Шаг 6

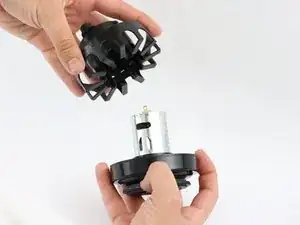

Поверните и снимите черный кожух с мотора, оставив мотор и несъемный черный корпус импеллера.
Заключение
Чтобы собрать устройство, выполняйте эти инструкции в обратном порядке.
