Замена кнопки питания Insignia NS-VCS14SL7
Кнопка питания ручного пылесоса Insignia 2-в-1 может заклинить или электрические компоненты могут выйти из строя. В любом случае это руководство покажет, как отремонтировать или заменить кнопку питания.
Шаг 1

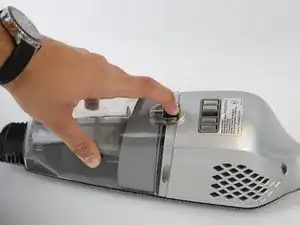

Нажмите чёрную кнопку, чтобы освободить контейнер для пыли.

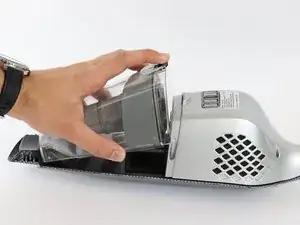

Потяните контейнер для пыли вверх и от корпуса ручного блока, чтобы снять его.
Шаг 2

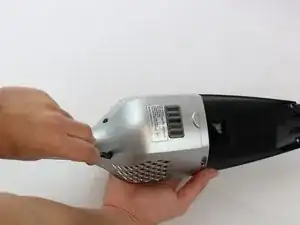

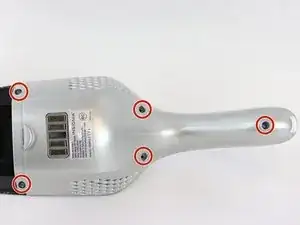

Удалите пять винтов 12,0 мм на задней части ручного блока с помощью отвертки Phillips #2.

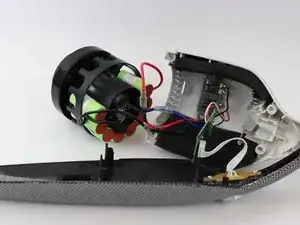

Снимите серебристую крышку с чёрного корпуса ручного блока, чтобы получить доступ к аккумулятору и проводке.
Шаг 3

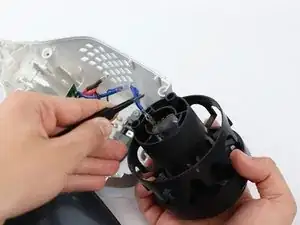

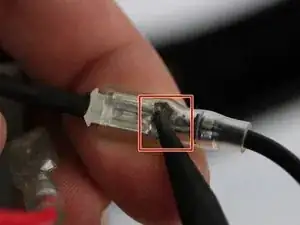

Разъедините красный и чёрные провода.
Повторите для всех проводов. (Красный x1, Чёрный x2)
Шаг 4
Снимите ленту, удерживающую аккумулятор на чёрном корпусе.
Выньте весь блок аккумуляторов.
Шаг 5
Снимите корпус мотора и рабочее колесо, чтобы получить доступ к кнопке питания.
Шаг 6

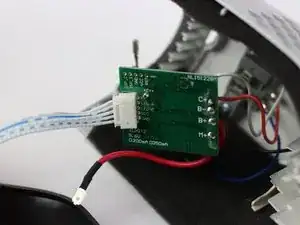

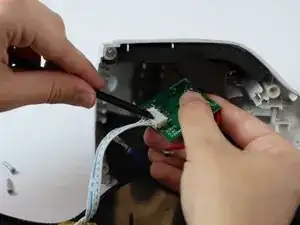

Подденьте фиксирующий зажим вверх пластиковой лопаткой и потяните, чтобы отсоединить 5-контактный разъём.
Шаг 7
Удалите два винта 10 мм Phillips #2, удерживающие коричневую печатную плату на пылесосе.
Снимите коричневую печатную плату.

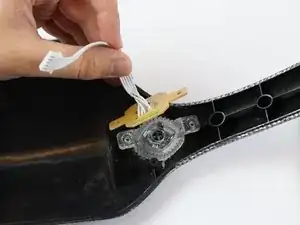

Поднимите прозрачный узел кнопки питания вверх, чтобы вынуть его.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
