Замена механизма смотки шнура Bissell Zing 2156A
В модели Bissell Zing 2156A используется пружинный механизм, который мы называем «механизмом смотки шнура», обеспечивающий автоматическое втягивание шнура обратно в пылесос после использования. Этот механизм известен тем, что со временем изнашивается или выходит из строя. Подробнее см. в этом руководстве по устранению неисправностей.
Механизм состоит из самого шнура, кожуха, прикреплённого к корпусу для защиты шнура, карусельного колеса и рычажно-подвесного механизма на раме. Карусель использует спиральную крутильную пружину для втягивания шнура при нажиме на рычаг. Эта пружина со временем изнашивается. Её можно заменить или просто перемотать, но это невозможно без снятия механизма.
Обязательно отключите устройство от сети перед началом работ! Под напряжением легко доступна часть внутри при открытом корпусе — питание прерывается только на выключателе, а в механизме смотки шнура присутствует напряжение.
Шаг 1
Снимите контейнер для пыли, чтобы пылесос можно было легко перевернуть корпусом вниз.
Нажмите серую кнопку и потяните вверх.
Шаг 2
Переверните пылесос корпусом вниз.
Шаг 3
Просуньте руку между колесом и корпусом и подденьте колесо, чтобы снять его.
Повторите с другой стороны.
Шаг 4
Удалите два винта длиной 18,1 мм крестовой отвёрткой №0.
Удалите четыре винта длиной 18,1 мм под колёсами крестовой отвёрткой №0.
Не пытайтесь это сделать, пока не снимете колёса!
Шаг 5
Используйте лопатку, чтобы ослабить верхнюю часть корпуса от нижней. Убедитесь, что вы ослабили защёлки по всему периметру снизу, затем поднимите.
Шаг 6
Пружина требует замены только если рычаг болтается!

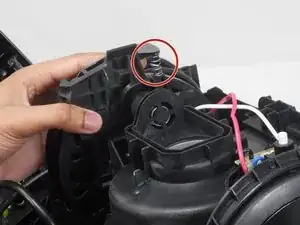

Снимите пружину длиной 20 мм и замените её работоспособной пружиной.
Надавите на пружину, отведите её в сторону от рычага и затем выньте пружину.
Шаг 7

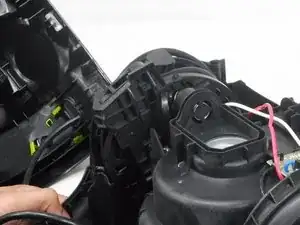

Потяните корпус, чтобы дать штифту механизма возможность сдвинуться.

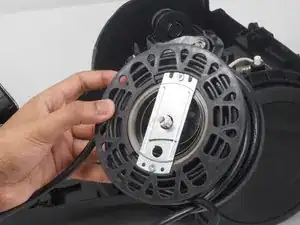

Выньте механизм.
Осторожно с красным и чёрным проводами — они могут зацепиться за корпус!
Шаг 8

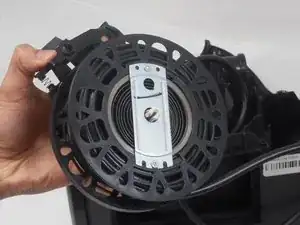

Создайте натяжение детали, удерживая неподвижный корпус механизма и вращая колесо против часовой стрелки.
При натяжении механизм смотки должен быть перемотан, а не расправлен.
Полностью втяните шнур перед его возвратной установкой, чтобы сохранить максимум натяжения.
Шаг 9
Этот шаг нужен только при полном снятии механизма смотки шнура. Если шнур не требуется извлекать, этот кожух можно не трогать.

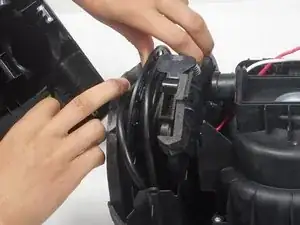

Используйте лопатку, чтобы выжать защёлки на внешней стороне кожуха. Выньте кожух.
Снимите держатели на внутренней стороне кожуха, чтобы кронштейн можно было вывернуть наружу.

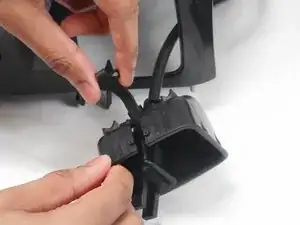

Отделите кожух от кронштейна и извлеките шнур.
Следите за маленьким кронштейном; если он потеряется, деталь не встанет правильно.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
