Кнопка освобождения шланга залипла. Вертикальный пылесос Shark Rotator Lift-Away Speed (NV611)
Я создал это руководство в раздражении от того, что не смог получить поддержку от компании Shark по поводу довольно простой механической неисправности. Хотя мне не удалось полностью разобрать пылесос, на изображениях почти можно добраться до нужного узла. (Это руководство написано в первую очередь для того, чтобы у человека в такой ситуации было хотя бы что-то, и пусть это не очень хорошо написанная инструкция, но хоть кто-то знает, что это возможно. Поэтому часто Вам нужно иметь пылесос рядом, чтобы понять, о чём я говорю.)
Проблема странная. Кнопка освобождения шланга приводит в движение длинный пластмассовый рычаг с зацепом на конце, который при нажатии опускается и толкает пружинный фиксатор, назначение которого — удерживать зацеп. Когда фиксатор работает нормально, корпус пылесоса не отсоединяется и остаётся единым целым. Но в моём случае кнопка освобождения залипла и перестала возвращаться в исходное положение. В результате верхняя часть легко отделялась от нижней (ролика), и шланг мог быть отсоединён в любой момент. Если я заглядывал внутрь трубки пылесоса со стороны соединения с роликом, я видел небольшой белый треугольный выступ, который обеспечивает соединение ролика с нижней частью пылесоса. Однако этот элемент (треугольник) тоже залип, и нажатие на него не давало эффекта.
Разборка пылесоса позволила мне 1. Вручную схватить пластмассовый рычаг кнопки освобождения и отвести его обратно, и 2. Внести очень простые изменения в небольшой пластмассовый механизм, который приводится в действие этим рычагом.
Это руководство не является полным, поскольку я снимал фотографии только тогда, когда было удобно. Используйте его как справочник.
Я покажу, как добраться до места возможного заклинивания. Мне не удалось понять, как полностью разобрать пылесос от нижней части до верхних кнопок (кнопка питания, кнопка освобождения шланга, кнопка извлечения штанги).
Основное изменение — это доработка небольшого пластмассового элемента, который фиксирует кнопку освобождения шланга. Её можно выполнить без паяльника, который я рекомендую. Надеюсь, этого будет достаточно.
Я написал эту инструкцию на случай, если кто-то ещё столкнётся с такой же глупой проблемой. Я не ставил цель создать хорошее руководство. Это нужно, чтобы Вы хотя бы понимали, что происходит, если с Вами случится то же самое.
В этом руководстве не указано точное количество винтов, которые нужно выкрутить. Однако существует только два типа винтов: Torx T10 и T20.
Если у Вас ещё нет, обязательно приобретите полноценный «набор для ремонта компьютеров». Такие наборы очень универсальны и помогут Вам справиться с любой разборкой, которая может понадобиться дома. Они подходят не только для компьютеров — это просто исключительно полные комплекты. Рассматривайте их стоимость (20–70 $) как разовую покупку, которая освободит Вас от тревог при разборке техники навсегда.
Шаг 1

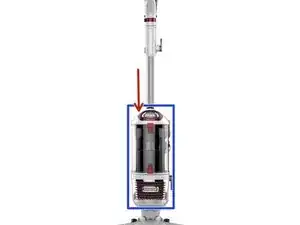

Мы извлечём штангу и отсоединим корпус от основания.
Подготовьте рабочее место: уберите пыль или протрите поверхность, либо выходите на улицу — Вам предстоит работать с мелкой пылью.

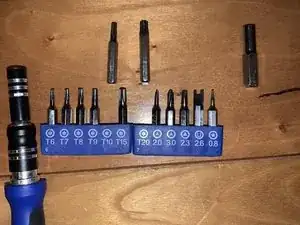

Для разборки понадобится отвёртка Torx T10 и T20. В нижней части пылесоса находятся два винта, до которых нужен длинный и тонкий инструмент. Вам понадобится приспособление, которое сможет достать внутрь. На изображении с винтами видно удлинитель, который расположен выше и правее. (Рукоятка отвёртки была слишком толстой.)
Если у Вас есть паяльник, подготовьте его (пока не нужно включать и нагревать).

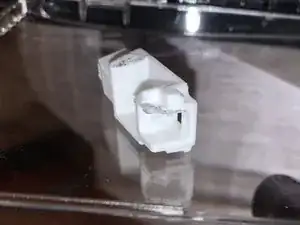

На изображении показан пружинный пластмассовый элемент, который мы будем дорабатывать.
Шаг 2
После снятия контейнера для пыли внимательно следите за винтами, которые Вы выкручиваете, потому что я не смог определить, куда вставить ~4 винта при сборке.

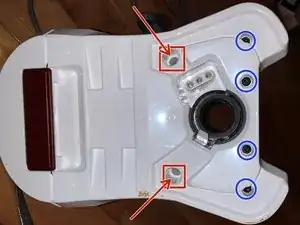

Винты, отмеченные красным, особенно сложно было достать моим набором отвёрток.
Шаг 3
Это панель, закрывающая маленький пластмассовый элемент и рычаг освобождения шланга. Рычаг отмечен красным. На изображении не показаны все винты.
После снятия панели будьте ОСТОРОЖНЫ при извлечении пружинного пластмассового элемента, так как он может выскочить и потеряться.
Шаг 4
Это сложная часть. Объясню, почему была сделана эта доработка: я не смог понять, как разобрать корпус полностью до кнопок. Я почувствовал, что основное трение происходит в районе кнопки освобождения шланга, а не здесь, в этом узле.
Однако этот белый пластмассовый элемент может толкать рычаг срабатывания, если сильно нажать изнутри трубки. Поэтому я решил просто доработать этот элемент. Попробуйте: установите элемент и пружину обратно (не ставя крышку), и нажмите на выступ изнутри загрязнённой трубки пылесоса.
Вы увидите, что он может толкнуть рычаг срабатывания. (Не дайте ему соскочить при нажатии.) Я надеюсь, что, сделав так, чтобы этот элемент сильнее давил на рычаг срабатывания, он сможет высвободить его, если тот снова залипнет.
Шаг 5
Подойдёт что угодно. Я выбрал нагретый предмет. Если у Вас есть другой способ — используйте его.

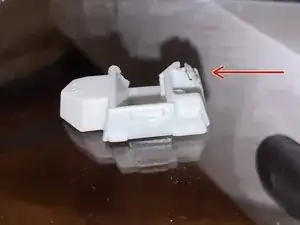

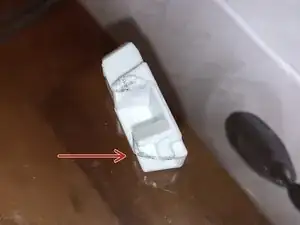

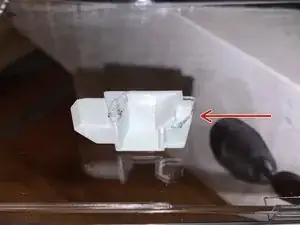

Красная стрелка указывает на участок, упирающийся в твёрдый объект и предотвращающий контакт с рычагом срабатывания. Я решил сжечь этот выступ паяльником. Можно использовать любой другой нагретый предмет. Горячая ложка? Горячий нож? Открытое пламя?
ЕСЛИ ВЫ РЕШИТЕ РАСПЛАВИТЬ ЭТОТ УЧАСТОК ПАЯЛЬНИКОМ, КАК СДЕЛАЛ Я, ДЕЛАЙТЕ ЭТО ПОД КУХОННОЙ ВЫТЯЖКОЙ. В ПРОТИВНОМ СЛУЧАЕ ВЫ ВДОХНЁТЕ ПАРЫ ПЛАСТМАССЫ. ИЛИ ДЕЛАЙТЕ ЭТО НА УЛИЦЕ, ПРИ НАЛИЧИИ ВЕТРА.
Также можно использовать нож, ножницы или напильник, но это крайне неудобно. Или любые другие идеи, какие у Вас есть.
Шаг 6

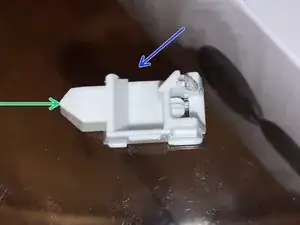

По какой-то непонятной причине Ifixit не позволяет использовать одно изображение дважды. Но вкратце, на этот раз обратите внимание на левый выступ/край, указанный синей стрелкой. Видно, что он немного неровный.
Я попробовал добавить ещё 0,5 мм расстояния на выступ, чтобы он мог упираться в рычаг, если тот будет нажат в направлении зелёной стрелки.
Припой не обязателен. Если вы найдёте другой способ немного приподнять левую сторону — вперёд! Даже наклеивание нескольких слоёв ленты на выступ может сработать. Хотя через некоторое время она может оторваться.
Но если вы используете паяльник или нагретый металлический предмет, будьте осторожны и работайте на улице или под вытяжкой на кухне.
Я делал это, как бы подчёркивая пластик вправо, подобно повторяющимся мазкам кисти. Обычно эта стенка, на которую указывает синяя стрелка, плоская, с прямым углом 90 градусов, и не имеет зазубрин.
Шаг 7
Эффект Лейденфроста спас меня от ожога, когда я случайно схватил раскалённый паяльник. Так что, возможно, можно слегка смочить руки перед работой с очень горячими предметами. (Вода мгновенно испаряется и не успевает передать тепло коже.) Однако такой эффект слабее проявляется у предметов, температура которых лишь немного выше температуры кипения воды.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
