Замена дверцы сушильной машины Samsung DV45H7000EW

Отключите сушильную машину от электросети.

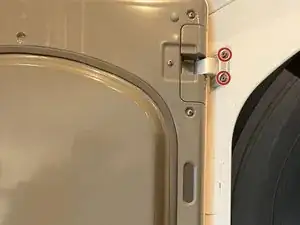

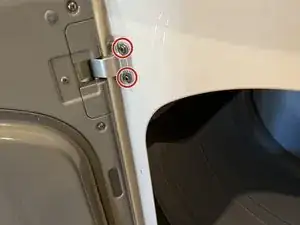

Снимите четыре шарнирных винта длиной 20 мм с двух петель дверцы с помощью отвертки Phillips #2, электродрели или торцевого ключа на 8 мм.

Шарнирные винты имеют наружную головку под 8 мм шестигранник.

Поднимите дверцу вверх, затем оттяните её от сушильной машины, чтобы снять.

Дверца сушильной машины может открываться справа или слева. Возможно, что у заменяемой дверцы петли установлены не на той стороне, что и у вашей сушильной машины.

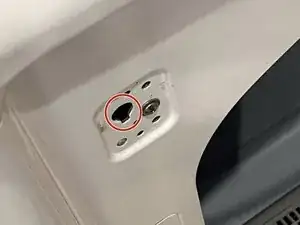

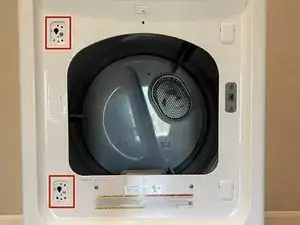

Стоя перед отверстием сушильной машины, найдите отверстия для крепления петель и отметьте, на какой они стороне. На этом фото они находятся слева от отверстия.

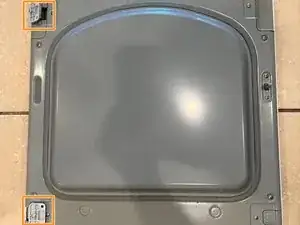

Держите заменяемую дверцу вертикально внутренней стороной к себе и отметьте, на какой стороне расположены петли. На этом фото они находятся слева.

Если петли находятся с одной и той же стороны и на дверце, и на сушильной машине, как показано на фотографиях, ориентацию заменяемой дверцы потребуется изменить.

Если они расположены на противоположных сторонах, дверца уже имеет правильную ориентацию и можно перейти к шагу 10.

Следуйте этим инструкциям только если нужно изменить ориентацию новой дверцы, чтобы она соответствовала отверстию сушильной машины. Если дверца уже имеет правильную ориентацию (проверено на шаге 4), перейдите к шагу 10.

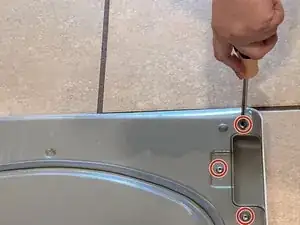

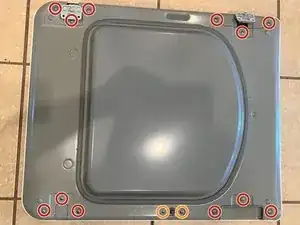

Удалите двенадцать рамных винтов длиной 15 мм с заменяемой дверцы, используя отвертку Phillips #2 или электродрель.

Удалите два винта длиной 20 мм с запорного рычага, используя отвертку Phillips #2 или электродрель.

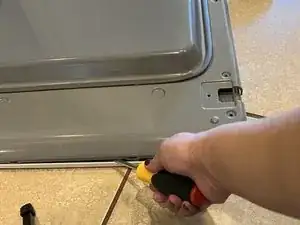

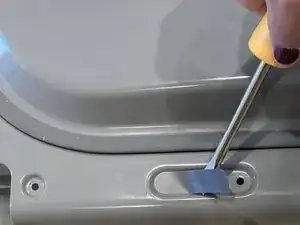

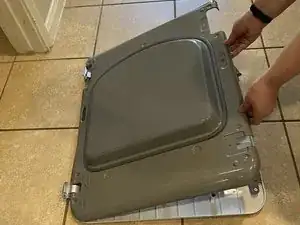

Разъедините переднюю и заднюю пластины рамки. Используйте отвертку вдоль верхней и нижней части рамки, чтобы щелкнуть рамку и разъединить её.

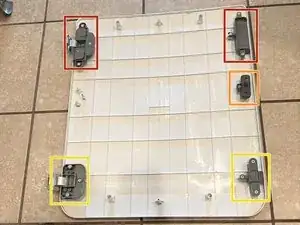

На нижней пластине рамки дверцы есть 5 деталей, которые нужно переместить на противоположную сторону рамки.

Верхняя петля и противоположный держатель петли должны быть поменяны местами. Поднимите обе детали, поверните на 180 градусов и установите их на другую сторону рамки дверцы.

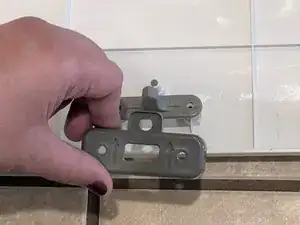

Запорный рычаг состоит из двух частей. Снимите обе части, поверните на 180 градусов и установите на противоположную сторону рамки дверцы.

Нижняя петля и её противоположный держатель петли также должны быть поменяны местами. Поднимите обе детали, поверните на 180 градусов и установите их на другую сторону рамки дверцы.

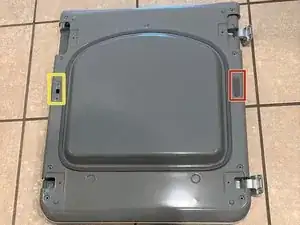

На нижней пластине рамки дверцы наклейка закрывает неиспользуемую сторону запорного рычага. Подденьте наклейку плоской отверткой, чтобы снять её.

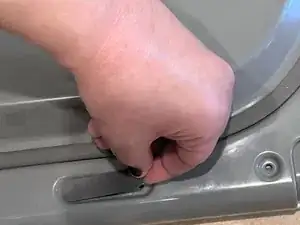

Переклейте наклейку на другую сторону дверцы.

Установите верхнюю пластину рамки дверцы обратно на нижнюю пластину. Сожмите верх и низ дверцы, чтобы защёлкнуть две детали вместе.

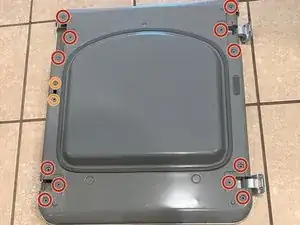

Заново установите 12 рамных винтов с помощью отвертки Phillips #2 или электродрели.

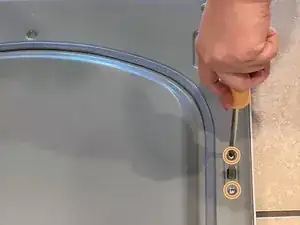

Заново установите два винта запорного рычага с помощью отвертки Phillips #2 или электродрели.

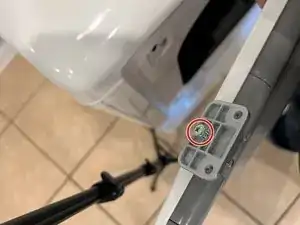

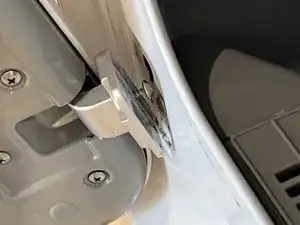

Найдите выступающий винт на каждой петле заменяемой дверцы. Его необходимо совместить с отверстием в петле на сушильной машине. Вставьте винт в отверстие и опустите дверцу, чтобы винт зафиксировался в вырезе.

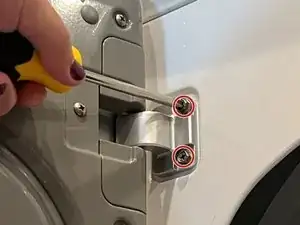

Заново установите четыре шарнирных винта на петлях заменяемой дверцы с помощью отвертки Phillips #2, электродрели или торцевого ключа на 8 мм.
