Замена аккумулятора iRobot Roomba
Используйте это руководство, чтобы заменить изношенный или разрядившийся аккумулятор в вашей Roomba.
Если аккумулятор вздут, примите соответствующие меры предосторожности.
Шаг 1
Убедитесь, что Roomba выключена, и переверните её, чтобы получить доступ к нижней части.
Используйте крестовую отвертку, чтобы ослабить один удерживаемый винт, фиксирующий щётку для подметания по краю. Следите, чтобы щётка не вращалась во время отворачивания.
Этот винт является удерживаемым и поэтому не снимается полностью.
Шаг 2
Сожмите все три рычага щётки пальцами и захватите их одновременно.
Равномерно потяните вверх, чтобы освободить щётку с её шестиугольного вала. При необходимости аккуратно покачайте её взад-вперёд, если она сидит туго.
Шаг 3

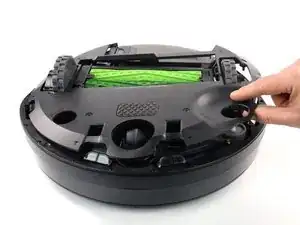

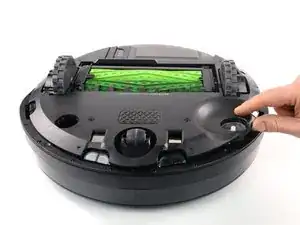

Используйте крестовую отвертку, чтобы ослабить пять удерживаемых винтов, которые фиксируют нижнюю крышку.
Эти винты являются удерживаемыми и поэтому не снимаются полностью.
Шаг 4

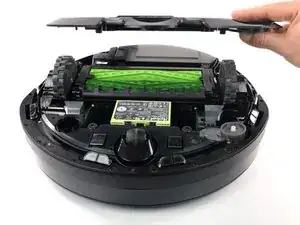

Схватите нижнюю крышку рукой и снимите её, поднимая прямо вверх, чтобы открыть доступ к аккумулятору.
Шаг 5

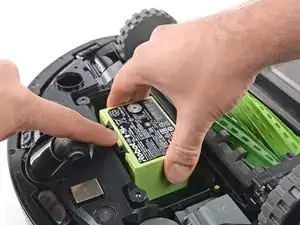

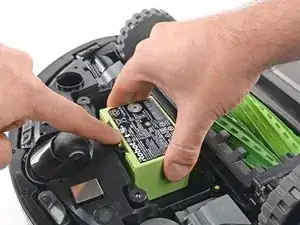

Согните пластиковый зажим пальцем и отщелкните фиксацию аккумулятора.

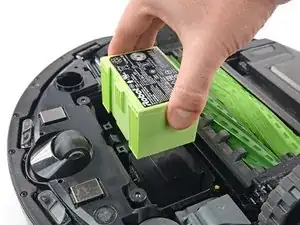

Схватите аккумулятор рукой и поднимите прямо вверх из его углубления, чтобы извлечь.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы на переработку к сертифицированному приёмщику R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Ответов.
