Замена ЖК‑экрана и соединительной ленты Motorola V180
Пошаговое руководство по замене как ЖК‑экрана, так и соединительной ленты на вашем мобильном телефоне Motorola v180 (номер модели: v180). Если вы сталкиваетесь с такими проблемами, как треснувший или неисправный ЖК‑экран, или повреждённая соединительная лента, из‑за которой нарушается связь между экраном и материнской платой, это руководство проведёт вас через процесс восстановления полной работоспособности устройства. Эти замены устранят проблемы с отображением или подключением экрана. Типичные симптомы включают искажённое изображение, мерцание экрана или отсутствие отклика сенсора.
Перед началом убедитесь, что у вас есть необходимые инструменты и совместимые запасные части для Motorola v180. Хотя для ремонта не требуются специальные навыки, пригодятся терпение, внимательность и базовые знания в электронике. Важно работать при хорошем освещении в порядке, делать перерывы при необходимости и аккуратно обращаться с мелкими деталями. Обратите внимание, что соединительная лента хрупкая и требует осторожного обращения, чтобы не повредить её при замене. Также необходимо правильно выровнять и закрепить новый ЖК‑экран и соединительную ленту для успешного ремонта. Следуя подробным инструкциям, вы успешно завершите ремонт и восстановите работоспособность устройства.
Приступим к шагам по замене ЖК‑экрана и соединительной ленты Motorola v180.
Шаг 1
Осторожно потяните за верхний край фронтальной панели — она легко отщёлкнется.
Шаг 2

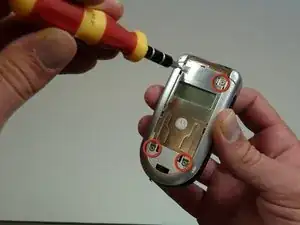

Снимите четыре винта, крепящие переднюю крышку.
Шаг 3

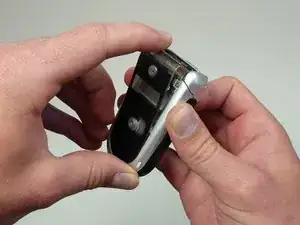

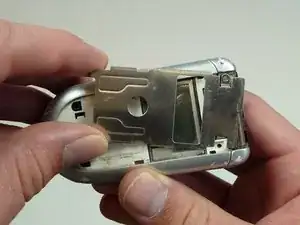

Осторожно сдвиньте наружу металлическую серебристую накладку.
Эта деталь зажата плотнее. Пытайтесь выдвигать по одному защёлочному крючку, а не оба одновременно.
Шаг 4

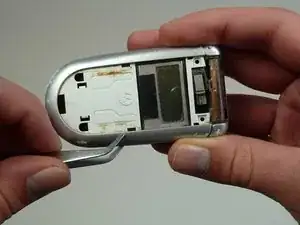

Вставьте пинцет между серебристой и чёрной частями крышки.
Серебристая часть теперь должна легко отщёлкнуться.
Шаг 5
Чёрный резиновый элемент теперь можно легко снять.
Шаг 6
Используйте паяльник, чтобы отпаять соединительную ленту от телефона.
Шаг 7

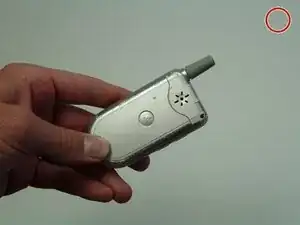

Выключите Motorola V180.

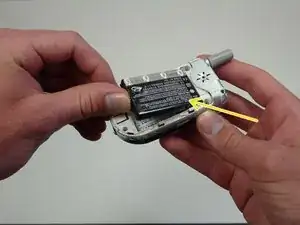

Переверните телефон на заднюю сторону.
Удерживая кнопку, сдвиньте заднюю крышку.
Извлеките аккумулятор.
Шаг 8

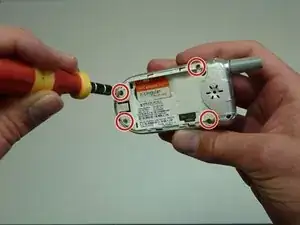

Отвинтите четыре винта на задней стороне телефона с помощью отвёртки Torx T6.
Извлеките SIM‑карту, расположенную на задней стороне телефона.
Рядом с антенной всё ещё прикреплена лента. Не отрывайте эту ленту.
Шаг 9

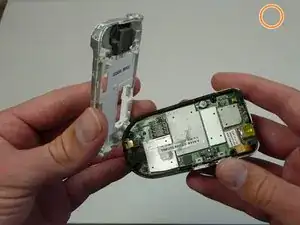

Отщёлкните прямоугольный разъём соединительной ленты, прикреплённый к материнской плате.

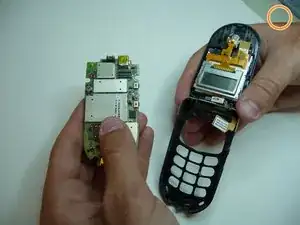

Извлеките материнскую плату.
Шаг 10

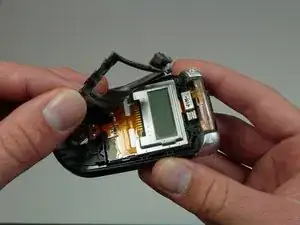

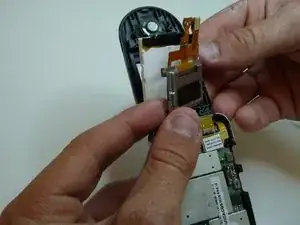

Теперь, когда соединительная лента ослаблена, экран (белая часть) может откинуться.
Часть чёрной "лентой" можно оторвать, но экран всё ещё прикреплён. Для полной разделки может потребоваться дополнительная работа.
Шаг 11

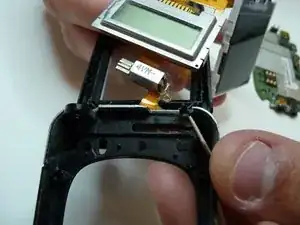

Выдвиньте ту часть соединительной ленты, которая была прикреплена к материнской плате, через этот узкий паз в корпусе телефона.
Это может потребовать усилий, так как проход плотный — действуйте осторожно, чтобы не порвать ленту при манипуляциях в пазе.

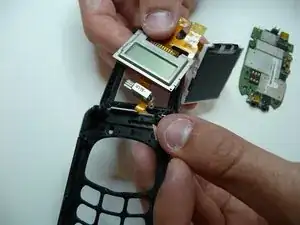

После того как соединительная лента успешно извлечена из паза, удалите весь блок из телефона.
Заключение
Для сборки устройства повторите действия в обратном порядке.
Перевод руководства с ifixit.com
