Замена ЖК-дисплея в LG Lucid 4G

Выключите телефон, нажав кнопку включения, затем выберите «Выключить», а при появлении уведомления о завершении работы нажмите «ОК».

Поверните телефон так, чтобы задняя панель была обращена вверх.

Воспользуйтесь ногтем или инструментом для вскрытия, чтобы поднять заднюю панель, используя выемку в нижней части корпуса.

Используя выемку в центре нижней части, извлеките аккумулятор с помощью инструмента для вскрытия или ногтя.

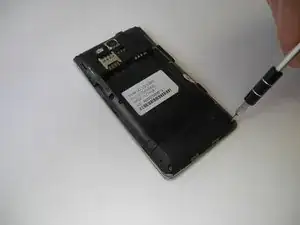

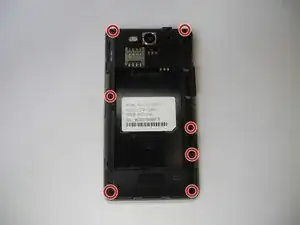

Начните с выкручивания семи винтов с крестообразной головкой на задней панели телефона.

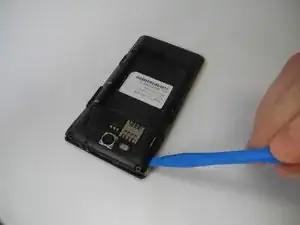

Используйте небольшие выемки по бокам корпуса, чтобы аккуратно отделить заднюю панель и не допустить соскальзывания инструмента для вскрытия.

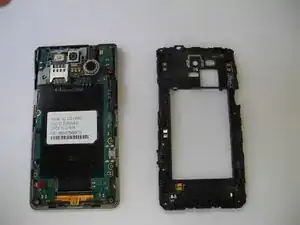

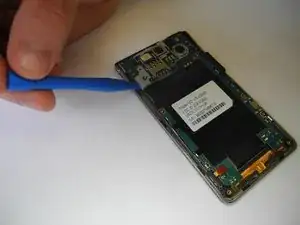

Используйте пластиковый инструмент для вскрытия и обойдите им все стороны телефона.

На этом этапе может потребоваться некоторое усилие.

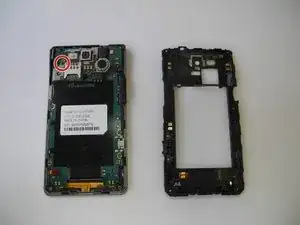

Выкрутите единственный винт с крестообразной головкой, фиксирующий модуль карты памяти.

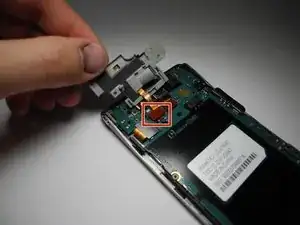

Осторожно поднимите угол модуля карты памяти, как показано на изображении.

Модуль карты памяти всё ещё соединён с материнской платой ленточным кабелем.

Отсоедините разъём ленточного кабеля с защёлкой, подняв его отвёрткой-лопаткой или другим инструментом для вскрытия.

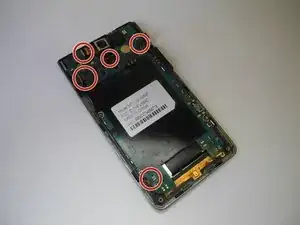

Отсоедините пять гибких разъёмов на материнской плате.

Во время этого шага камера может отпасть. Это нормально! Отложите её в сторону для последующей установки.

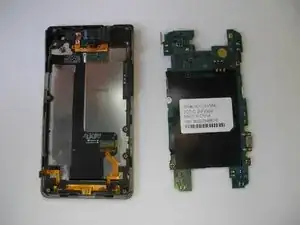

После отсоединения всех пяти гибких разъёмов аккуратно поднимите материнскую плату, отделяя её от остальных деталей телефона.

Если камера не отпала на шаге 5, удалите её сейчас, аккуратно подняв. Она зафиксирована небольшим количеством клея и легко отделяется.

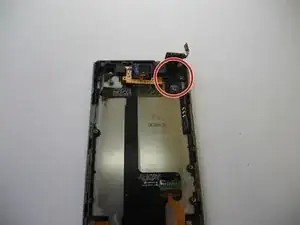

Осторожно поднимите модуль разъёма для наушников, чтобы открыть доступ к гибкому кабелю сенсорного экрана.

Отсоедините разъём гибкого кабеля сенсорного экрана.

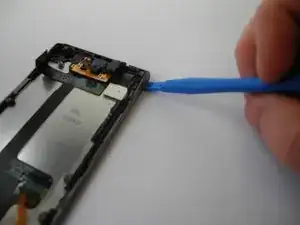

Используйте пластиковый инструмент для вскрытия, чтобы начать снятие сенсорного экрана.

Проведите инструментом вдоль зазора между сенсорной панелью и креплением ЖК-дисплея, освобождая разъёмы.

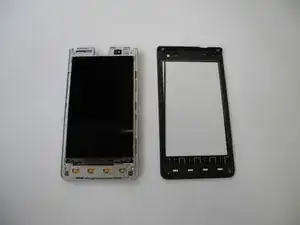

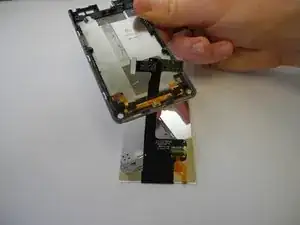

После отделения сенсорного экрана осторожно протяните ленточный кабель через отверстие в его корпусе.

Будьте осторожны при разделении двух секций в верхней части телефона. Ленточный кабель, отсоединённый на шаге 6, прикреплён к сенсорной панели и его необходимо аккуратно протянуть через корпус ЖК-дисплея, не допуская повреждений.

Последний шаг — извлечение ЖК-экрана из корпуса. Начните с аккуратного отклеивания ленточного кабеля с внутренней стороны корпуса.

После полного отсоединения кабеля осторожно протяните его через нижнюю часть корпуса экрана.

После этого сборка ЖК-экрана будет полностью отделена от телефона.
