Замена задней камеры LG Vortex
Если ваш LG Vortex делает размытые снимки, не фокусируется или приложение задней камеры вообще не запускается, вероятно, потребуется заменить модуль камеры. В этом руководстве описаны шаги по безопасному демонтажу и замене задней камеры на вашем LG Vortex. Вам понадобятся небольшие инструменты: прецизионная отвертка (обычно крестовая №00), пластиковая лопатка или инструмент для вскрытия, а также чистое, антистатическое рабочее место. Внутренние компоненты LG Vortex компактны и хрупки, поэтому будьте особенно осторожны при обращении с ленточными кабелями и разъёмами, чтобы не порвать и не повредить их. Также внимательно следите за всеми винтами и мелкими деталями, поскольку потеря даже одного из них может затруднить сборку. Ремонт требует частичной разборки телефона, поэтому рекомендуется заранее изучить конструкцию задней крышки и внутреннюю компоновку. Замена задней камеры не является чрезмерно сложной задачей, но требует терпения и устойчивой руки. Следуя этому руководству, Вы сможете снять неисправный модуль камеры и установить новый, полностью восстановив функцию фотографирования на устройстве.
Шаг 1

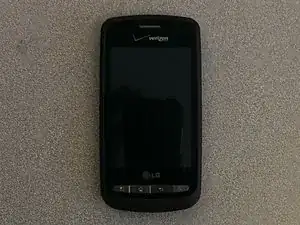

Выключите телефон
Кнопка включения находится сверху устройства
Шаг 2
Найдите два выступа для захвата на боковой и верхней стороне телефона. Один находится рядом со слотом microSD, другой — в верхней части телефона
После нахождения выступов используйте синий пластиковый инструмент для вскрытия, чтобы отсоединить заднюю крышку от корпуса телефона.
Снимите заднюю крышку и отложите её в сторону.
Шаг 3
Извлеките аккумулятор с помощью синего пластикового инструмента для вскрытия.
В левом верхнем углу аккумулятора находится небольшой выступ для удобного извлечения.
Отложите аккумулятор в сторону.
Шаг 4
Все винты одинаковые, под отвёртку №00
Используйте прецизионную отвёртку, чтобы выкрутить 6 винтов по краям телефона.
Два винта в верхних углах, два посередине с боковых сторон и два в нижних углах.
Поместите винты в контейнер, чтобы не потерять их.
Шаг 5
Используйте синий пластиковый инструмент для вскрытия, чтобы снять заднюю рамку с корпуса телефона.
Начните поддевать в области слота microSD. Отодвиньте крышку слота microSD от передней панели и начните отсоединять заднюю рамку от корпуса.
Перемещайтесь вдоль всего корпуса, пока передняя панель полностью не отделится от рамки.
Шаг 6
ПРИМЕЧАНИЕ: Это самый сложный шаг.

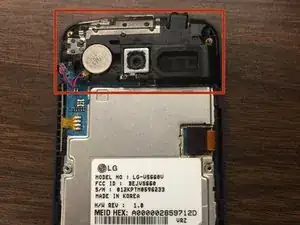

Найдите внутри системную плату (основную печатную плату) и определите положение модуля камеры в верхней части.
Вы увидите черный пластиковый элемент вокруг камеры, который установлен на плату (но не припаян к ней).

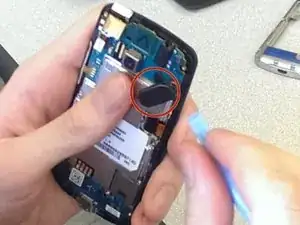

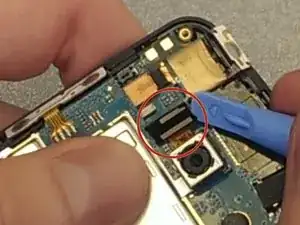

По бокам этого черного пластика находятся две черные защёлки, фиксирующие его на плате. Аккуратно подденьте их наружу (в сторону от платы).
Удерживайте защёлки в открытом положении, поскольку они могут вернуться на место, если отпустить.
Это одна из самых сложных частей — действуйте медленно.
Шаг 7

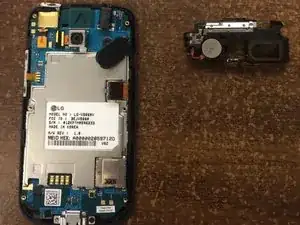

Используя синий пластиковый инструмент, отсоедините черную пластину рядом с камерой.
Не повредите тонкие провода, соединяющие материнскую плату с динамиками
Шаг 8
Действуйте осторожно.

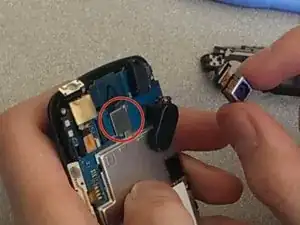

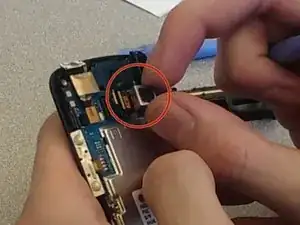

Отсоедините шлейф, соединяющий камеру с системной платой.

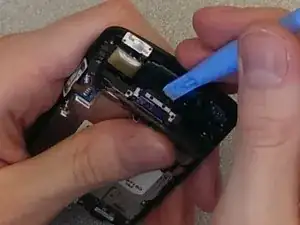

Когда защёлки будут отведены, используйте инструмент для вскрытия, чтобы поднять чёрный корпус — деталь, в которой находится камера — вверх, от платы.
Действуйте постепенно, вдоль краёв, следя за тем, чтобы не потянуть за провода поблизости.
Шаг 9
Модуль камеры зафиксирован небольшой наклейкой или клейкой лентой сверху.
Осторожно подденьте её ногтем, следя за тонкими проводами (например, проводами, соединяющими плату с динамиками или другими компонентами).

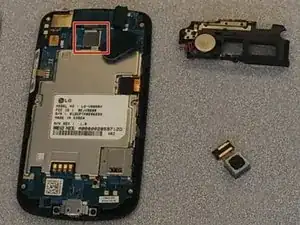

Когда клей ослабнет, аккуратно поднимите камеру вверх и снимите её с платы.
Извлеките камеру с системной платы пальцами. Выполняйте этот шаг осторожно.
Шаг 10
Установите новый модуль камеры в точно такое же положение и ориентацию, как у старого.
Снова приклейте наклейку/ленту сверху на камеру (или используйте новую клейкую ленту, если она прилагается).
Убедитесь, что камера плотно прилегает и правильно выровнена.
Шаг 11
Выполните вышеуказанные шаги в обратном порядке, чтобы собрать телефон.
Заключение
Чтобы собрать устройство, выполните указанные инструкции в обратном порядке.
