Замена стекла и сенсорного экрана Samsung Galaxy Grand

Телефоны

Если вы никогда не снимали комбинацию сенсорного экрана и стекла с электронного устройства, то они все довольно похожи. Просто обеспечьте равномерное распределение тепла, используя движения туда и обратно. Если вы не уверены, посмотрите видео по замене экрана Galaxy или даже iPad.

Избыточное тепло может повредить компоненты вашего телефона. Вы предупреждены.

Двигайтесь медленно! Замена экранов не для нетерпеливых людей, этот процесс требует деликатного подхода. Очень легко повредить ваш телефон, если не быть осторожным.

Шаг 1

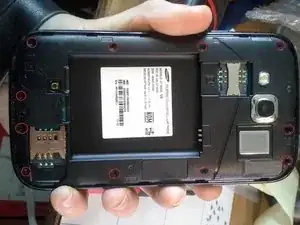

Перед началом необходимо снять заднюю крышку, аккумулятор, SIM-карту и карту Micro SD.

Затем снимите винты по периметру устройства.

Шаг 2

С помощью инструмента для поддевания аккуратно подденьте пластиковый корпус, закрывающий материнскую плату, и отложите в сторону.

ПРИМЕЧАНИЕ: Вокруг рамки может быть клей, удерживающий её на срединной раме. Если сложно поддеть рамку, нагрейте её по краям, чтобы размягчить клей. Не поддевать сильно в верхней части экрана, это повредит ЖК-дисплей.

Поместите инструмент для поддевания в пространство между экраном и корпусом и поднимите пластиковый корпус к задней части телефона. Будьте осторожны вокруг кнопок.

Шаг 3

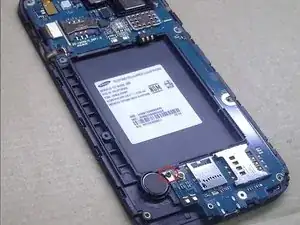

Здесь вы можете видеть, что нижняя часть корпуса отделена от верхней, теперь открывается материнская плата.

Шаг 4

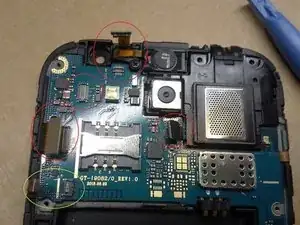

Снимите кабели, обведенные красным, аккуратно поддев их инструментом.

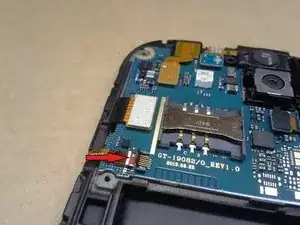

Снимите шлейф, обведенный зеленым кругом, подняв черный зажим справа с помощью инструмента для поддевания. Посмотрите на второе изображение, зажим поднимается вверх и в сторону кабеля (обратите внимание на линию на материнской плате. Так она должна быть установлена обратно!) Снимите фронтальную камеру и отложите в сторону.

Снизу, рядом со слотом Micro SD, находится один винт, закрепляющий материнскую плату. (Обведен красным на третьем изображении)

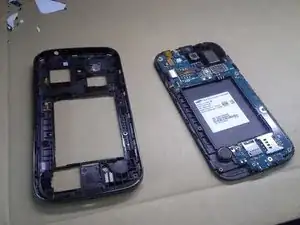

Снимите материнскую плату с рамы (осторожно обращая внимание на шлейфы) и отложите её в сторону.

Теперь, когда мы сняли материнскую плату, мы можем безопасно удалить стекло и сенсорный экран.

Шаг 5

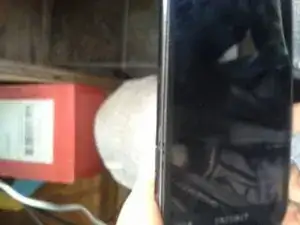

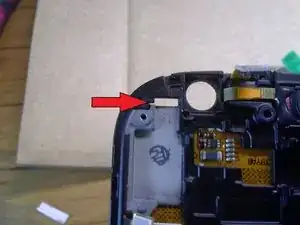

С помощью фена на расстоянии 7-13 см над устройством нагрейте участок для входа с нашим инструментом

Перевод руководства с ifixit.com
