Замена сенсора клавиатуры Motorola i710

После того как задняя крышка, батарея и материнская плата будут удалены, к клавиатуре можно получить доступ.

Шаг 1

Сдвиньте кнопку освобождения крышки вниз по телефону.

Когда крышка батареи поднимется, сдвиньте крышку вверх по телефону и поднимите ее.

Толкните батарею вверх по телефону и поднимите ее.

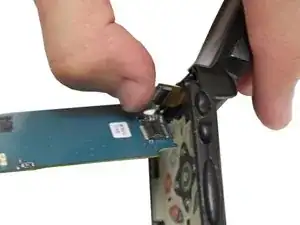

Поднимите материнскую плату от корпуса телефона, осторожно, чтобы не повредить провод, который идет к петле.

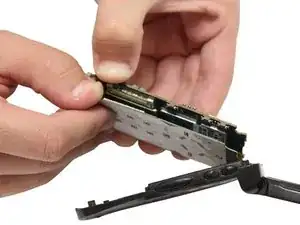

Отклейте материнскую плату от клавиатуры. Две детали склеены между собой и разделяются без особых усилий.

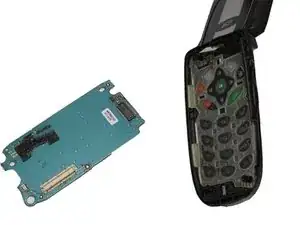

Материнская плата теперь полностью отключена от телефона.

После удаления материнской платы от клавиатуры, сенсор клавиатуры можно отсоединить от телефона в районе петли.

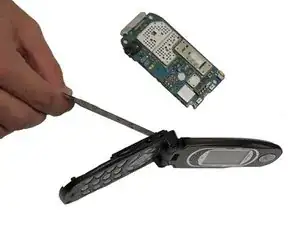

Аккуратно подденьте кабель, соединяющий сенсор клавиатуры. Сенсор клавиатуры теперь должен быть полностью отделен от телефона.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
