Замена разъёма для наушников ZTE Tempo
Если ваш смартфон ZTE Tempo (модель 9131) воспроизводит искажённый, прерывающийся звук или не даёт звука через наушники или внешние динамики, это руководство поможет вам заменить разъём для наушников (аудиоразъём).
Разъём для наушников передаёт звук на внешние устройства через вспомогательный кабель. Повреждённый разъём может привести к неясному или отсутствующему звуковому сигналу.
Перед заменой разъёма проверьте наличие пыли или мусора внутри. Используйте антистатическую щётку или небольшой воздуходув для чистки. Также протестируйте несколько наушников и кабелей aux, чтобы убедиться, что проблема именно в разъёме.
В шаге 5 вы снимете плату, чтобы выпаять неисправный разъём для наушников и впаять новый на его место.
Перед началом убедитесь, что телефон полностью выключен и отключён от внешнего источника питания.
Шаг 1

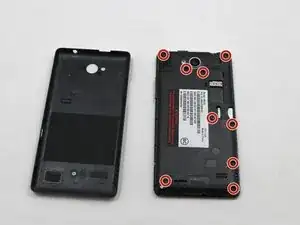

Используйте отвёртку Phillips #0, чтобы выкрутить восемь винтов 5 мм, крепящих заднюю крышку.
Вставьте инструмент для открывания из пластика в зазор между задней крышкой и корпусом телефона.
Аккуратно проведите инструментом вдоль краёв, чтобы освободить защёлки, и снимите заднюю крышку.
Подденьте, найдя кромку, и разомкните её пластиковым инструментом для открывания.
Шаг 2

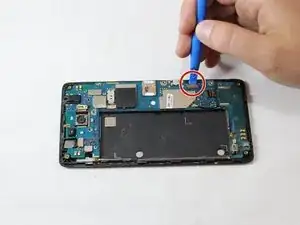

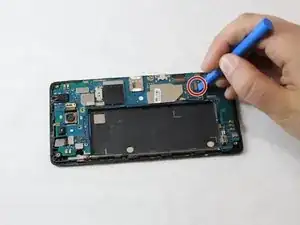

Используйте пластиковый инструмент для открывания, чтобы аккуратно приподнять и отсоединить провода.
Шаг 3

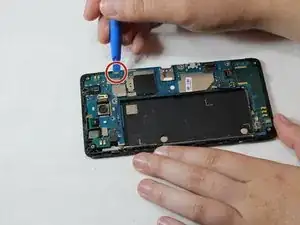

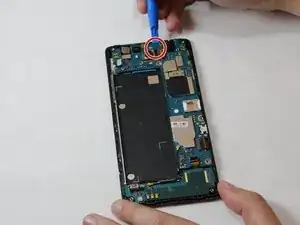

Вставьте пластиковый инструмент для открывания под край материнской платы и аккуратно приподнимите её.
Проводите инструментом вдоль платы, избегая её изгиба и излишнего усилия.
Шаг 4

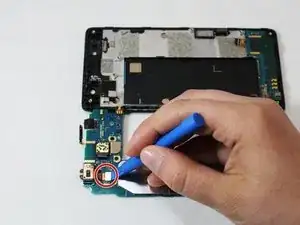

Отсоедините кабель, расположенный в задней части материнской платы, с помощью пластикового инструмента для открывания.
Шаг 5

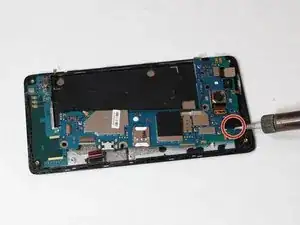

Используйте паяльник, чтобы выпаять разъём для наушников с платы.
Аккуратно удалите старый разъём и установите новый на его место.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Отнесите электронные отходы на переработку в центр, сертифицированный по стандарту R2 или e-Stewards.
Перевод руководства с ifixit.com
