Замена порта зарядки LG Optimus F60
В этом руководстве показано, как заменить неисправный или сломанный разъем зарядки на LG Optimus F60. Процесс требует пайки и занимает примерно 25–35 минут.
Шаг 1
Держите телефон в руке и подведите маленький пластиковый медиатор или палец под защелку корпуса рядом с USB-разъемом.
Подденьте или приподнимите выступ с помощью медиатора.
Снимите заднюю панель.
Шаг 2
Поместите маленький пластиковый медиатор или палец в выемку у основания батареи.
Подденьте вверх или приподнимите пальцем и извлеките батарею.
Шаг 3

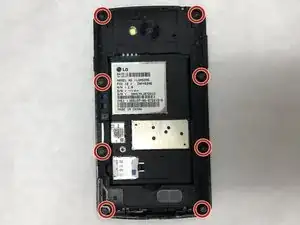

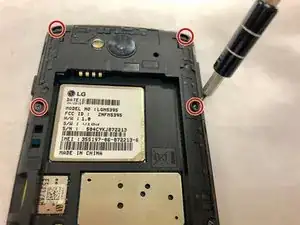

Используйте отвертку Phillips #000, чтобы выкрутить восемь винтов длиной 4 мм.
Шаг 4

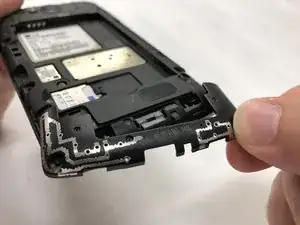

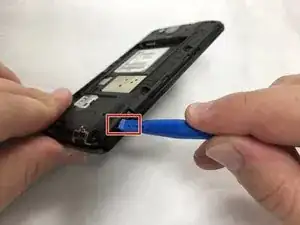

Вставьте инструмент для вскрытия iFixit в выемку.
Подденьте пластиковую деталь с помощью инструмента, чтобы снять нижнюю заднюю панель.
Снимите нижнюю заднюю панель с устройства.
Шаг 5

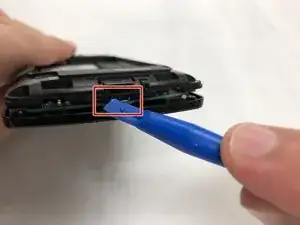

Вставьте инструмент для вскрытия iFixit, начиная под портом зарядки.
Продолжайте поддевать по краям, пока панель не ослабнет достаточно для снятия.

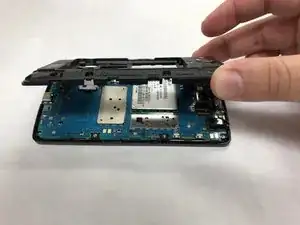

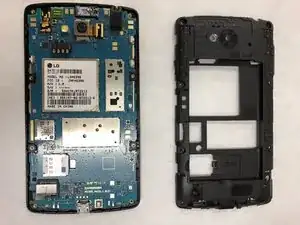

Снимите заднюю панель.
Шаг 6

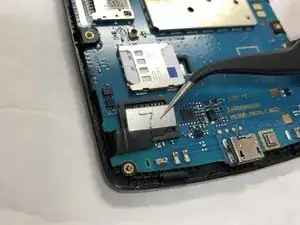

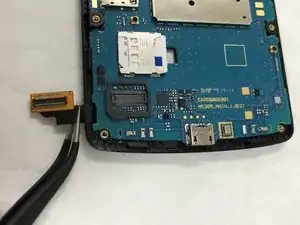

Найдите разъем дигитайзера в нижнем левом углу устройства.
Используйте пинцет, чтобы аккуратно приподнять и отсоединить разъем.
Шаг 7

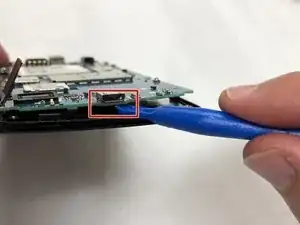

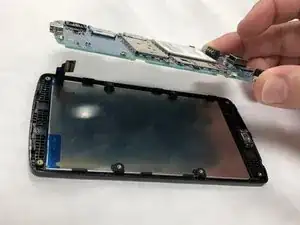

Аккуратно подденьте материнскую плату у дигитайзера, начиная с области под портом зарядки.
Снимите и замените материнскую плату.
Шаг 8

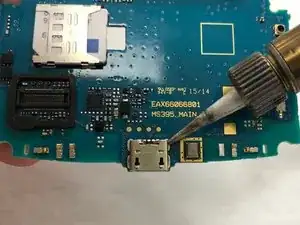

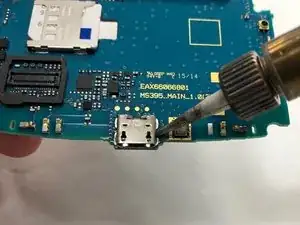

Удалите разъем зарядки с помощью паяльника.
Для выпаивания ознакомьтесь с этим руководством: Как паять и выпаивать соединения
Снимите и замените разъем зарядки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
