Замена платы контроллера/кнопок

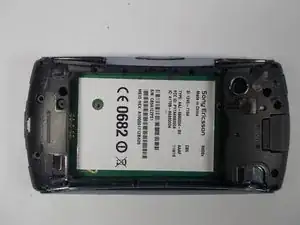

Следуйте руководству «Необходимые действия» по замене аккумулятора, чтобы подготовить телефон к разборке. Извлеките аккумулятор, но не устанавливайте новый.

Удалите все винты на пластиковом корпусе с помощью отвертки T6 Torx T-4, как показано.

Синий круг: T6 Torx, длина 5 мм

Красный круг: T6 Torx, длина 4 мм

Экран и другие детали теперь ослаблены и легко могут отвалиться.

Отделите заднюю крышку от телефона. Здесь можно использовать пластиковый инструмент для снятия.

Удалите последние два винта, удерживающие материнскую плату в устройстве.

Оранжевый круг: крестовая отвертка 00, длина 2 мм

Экран и другие детали теперь ослаблены и легко могут отвалиться.

Осторожно приподнимите материнскую плату. Может потребоваться приложить некоторую силу.

Некоторые провода на обратной стороне всё ещё подключены.

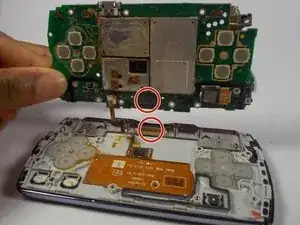

При сборке убедитесь, что вы совместили пластиковые разъёмы, отмеченные красными кругами.

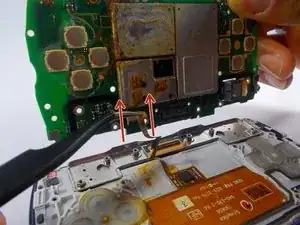

Разъедините кабель передачи данных между материнской платой и платой контроллера, аккуратно вытащив соединительный провод пинцетом.

Когда устройство ориентировано, как показано на фотографии, прикладывайте усилие параллельно плате и от устройства, как показано красными стрелками.

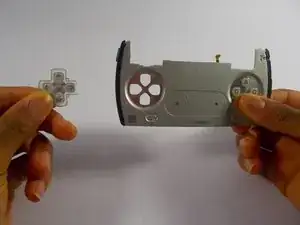

Теперь вся плата контроллера должна свободно отделиться от телефона. Все кнопки можно снять, осторожно выдавив их наружу.

Если джойстики сенсорной панели не работают, требуется замена всей платы.
