Замена передней панели Huawei Ascend G630

Подготовьте инструменты на столе и убедитесь, что у вас есть всё необходимое для ремонта и чистое рабочее место.

Начните с открытия задней крышки Ascend G630, поддев рамку и заднюю крышку лопаткой или ногтем и аккуратно отогнув её.

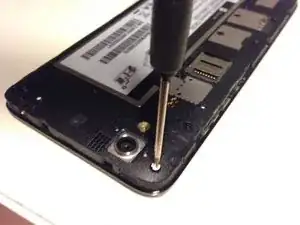

С помощью крестовой отвёртки выкрутите все винты на задней панели телефона.

На угловом винте, указанном на фото, находится гарантийный стикер.

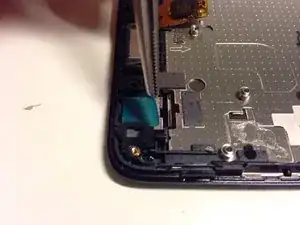

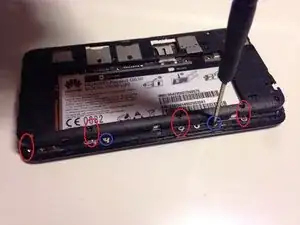

Осторожно подденьте между рамкой экрана и задней панелью телефоа, чтобы получить доступ к внутренностям устройства.

На первой фотографии показан удобный способ поиска правильного положения винтов батареи при сборке устройства.

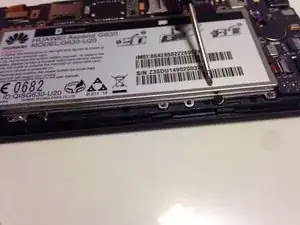

Отключите батарею и выкрутите 2 винта, удерживающие батарею. Удалите батарею.

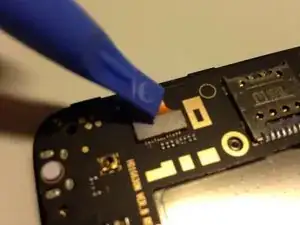

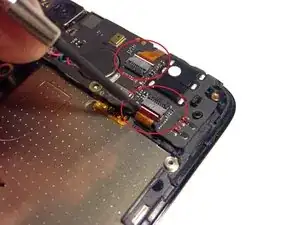

Отключите гибкие шлейфы от материнской платы.

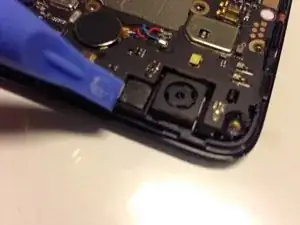

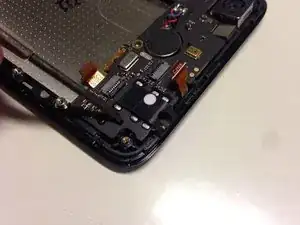

Аккуратно подденьте камеру, чтобы её можно было снять вместе с материнской платой.

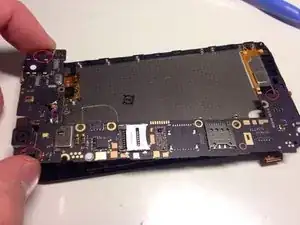

После отсоединения шлейфов материнская плата может быть освобождена (3 места отмечены красным) и извлечена.

Снимите кнопки регулировки громкости и гибкие шлейфы, а также всё остальное, что отсутствует в вашей новой запчасти.

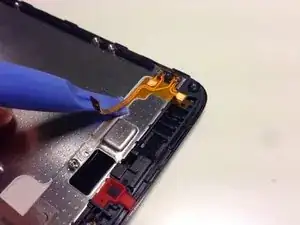

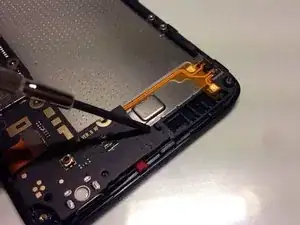

Осторожно подденьте шлейфы лопаткой. Шлейфы закреплены слабым клеем. Небольшое нагревание может помочь, но использование теплового пистолета на этом этапе необязательно.

Удалите защитные пленки (синие на фото).

Убедитесь, что шлейф, указанный на втором изображении, приклеен к задней части дисплея. Если на шлейфе не осталось клея, можно использовать тонкий двусторонний скотч.

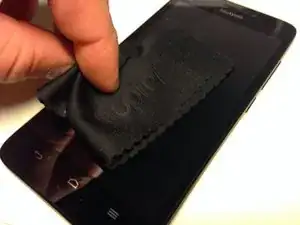

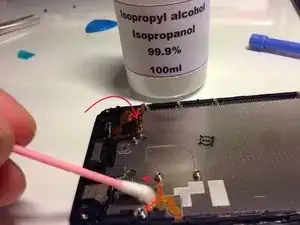

При повторной сборке устройства протрите контакты, к которым прикасались пальцами, изопропиловым спиртом или аналогичным средством.

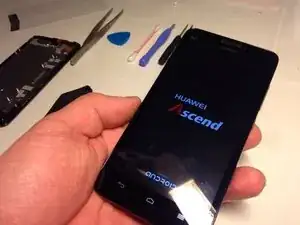

Готово!
