Замена передней камеры Huawei Ascend W1

Переверните устройство так, чтобы задняя часть телефона была обращена к вам, а экран — к вашей ладони.

Найдите щель в нижней части задней крышки.

С помощью ногтя приподнимите заднюю крышку, чтобы открыть доступ к батарее.

Снимите заднюю крышку с телефона.

Задняя крышка защелкивается на телефоне, вы почувствуете щелчки при её снятии.

Найдите углублённую выемку у основания батареи.

Вытащите батарею из телефона, нажав вперёд и поднимая вверх.

После извлечения батареи открутите винты отвёрткой T6.

Всего одиннадцать винтов удерживают среднюю крышку, прикреплённую к остальной части телефона.

Винт, отмеченный оранжевым кругом, закрыт белой точкой.

После снятия всех винтов снимите нижнюю часть средней крышки пальцами.

Тяните нижнюю часть средней крышки наружу, к себе, чтобы открыть плату, расположенную под ней.

Аккуратно отщелкивайте по периметру крышку блока, обходя стороны.

Средняя крышка — тонкая пластиковая деталь, внутри которой находится внешний динамик.

Будьте аккуратны при снятии крышки платы. Детали могут сломаться при чрезмерной силе.

Средние крышки сняты.

Антенна — тонкий белый провод, подключённый к плате в двух местах.

Аккуратно приподнимите каждый разъём белого провода, чтобы отключить антенну от разъёма.

Используйте пластиковую лопатку или пальцы, чтобы аккуратно отщелкнуть четыре гибких шлейфа с основной платы.

При обратной ориентации телефона слева находится небольшой чёрный зажим, удерживающий основную плату.

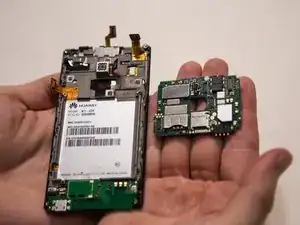

Осторожно приподнимите у небольшого чёрного зажима пальцами или пластиковой лопаткой, чтобы отсоединить основную плату.

Когда основная плата обращена от вас, передняя камера находится в верхнем правом углу.

К передней камере подключены серебристый разъём и чёрный гибкий шлейф.

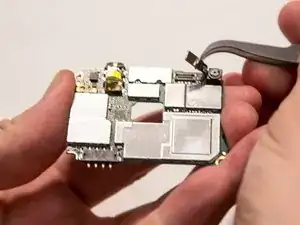

С помощью плоских мини-кусачек отсоедините гибкий шлейф передней камеры от основной платы.

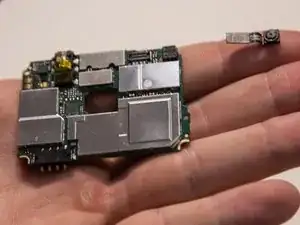

После отключения шлейфа полностью снимите переднюю камеру с основной платы.
