Замена материнской платы Xiaomi Redmi Note 3

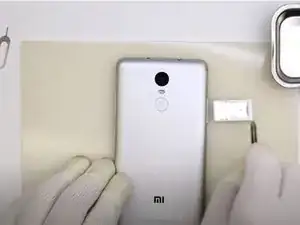

Вставьте инструмент для извлечения SIM-карты (или распрямлённую скрепку) в маленькое отверстие на левой стороне верхнего края телефона и аккуратно нажмите.

Нажмите аккуратно, чтобы извлечь лоток SIM-карты.

Достаньте лоток SIM-карты из устройства.

Для повторной установки лотка SIM-карты расположите карту так, чтобы золотые контакты были обращены вверх, а вырез — внизу справа. Вставьте SIM-карту в лоток, аккуратно нажав карту в слот лотка.

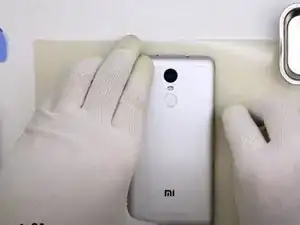

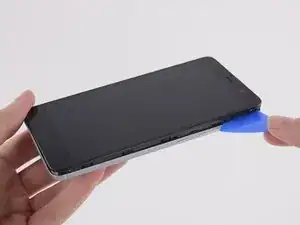

Вставьте лезвие пластикового шпателя или инструмент для вскрытия в зазор между задней крышкой и передней панелью телефона.

Проведите инструментом вдоль шва, чтобы ослабить заднюю крышку.

Для снятия задней крышки может потребоваться значительное поддевание и покачивание.

Откройте заднюю крышку немного, чтобы увидеть гибкий шлейф, соединяющий обе половины телефона.

Гибкий шлейф соединяется в верхней части телефона рядом с фронтальной камерой. Чтобы не порвать шлейф, снимайте заднюю крышку осторожно.

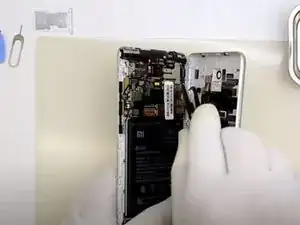

Отключите гибкий шлейф с помощью плоского конца лопатки или пинцета.

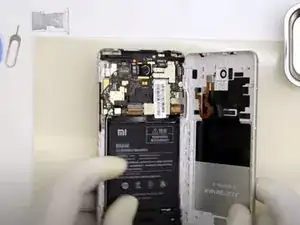

Снимите заднюю крышку телефона.

Чтобы вновь подключить гибкий шлейф при сборке, расположите заднюю крышку так, чтобы шлейф совпал с его розеткой. Используйте плоский конец лопатки, чтобы защёлкнуть шлейф, аккуратно нажав прямо вниз.

Отверткой Phillips удалите пять винтов в пластиковой крышке в нижней части устройства.

Вставьте плоский конец лопатки под пластиковую крышку блока в нижней части устройства.

Подденьте лопаткой вверх, чтобы приподнять крышку блока.

Снимите крышку блока.

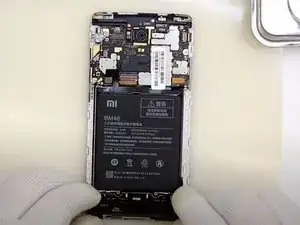

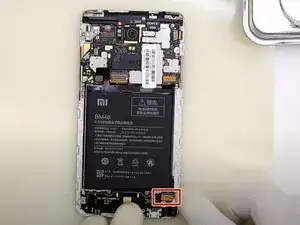

С помощью плоского конца лопатки отключите кабель батареи от нижнего блока.

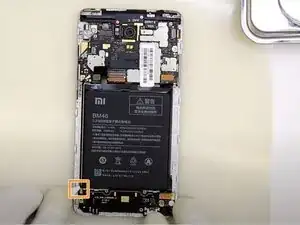

С помощью плоского конца лопатки отключите шлейф с левой стороны устройства.

Вставьте плоский конец лопатки под блок в нижней части устройства возле правого угла.

Подденьте лопаткой вверх, чтобы освободить правый угол блока.

Вставьте плоский конец лопатки под блок в нижней части устройства возле левого угла.

Подденьте лопаткой вверх, чтобы освободить левый угол блока.

Используйте пальцы, чтобы снять блок.

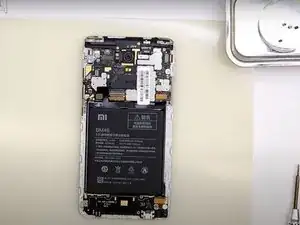

Оторвите штрих-кодную наклейку так, чтобы она отрывалась от аккумулятора.

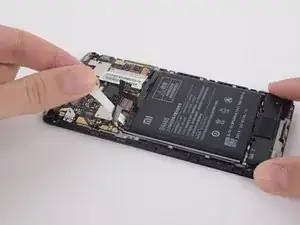

Возьмите чёрную тянущую ленту для батареи пальцами и сильно потяните наружу, пока весь клейкий слой не выйдет.

Повторите для второго клейкого слоя батареи.

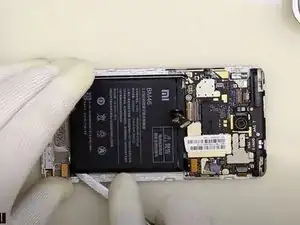

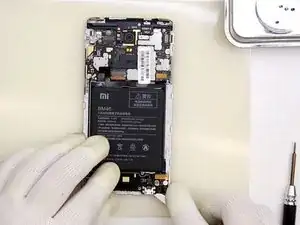

Вставьте плоский конец лопатки под аккумулятор.

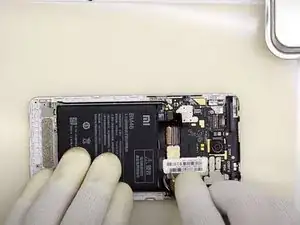

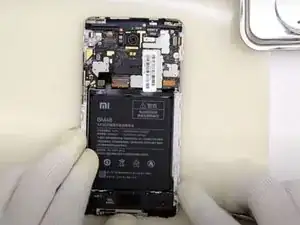

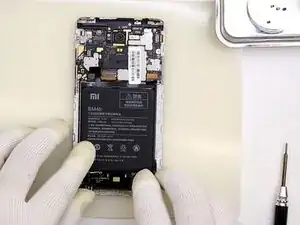

Используйте пальцы, чтобы вынуть аккумулятор.

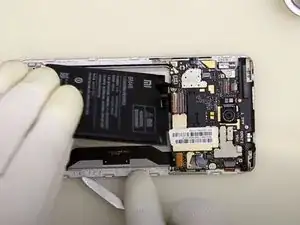

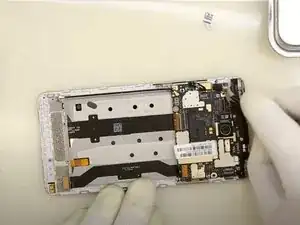

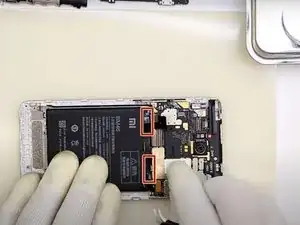

С помощью лопатки отключите все отмеченные шлейфы.

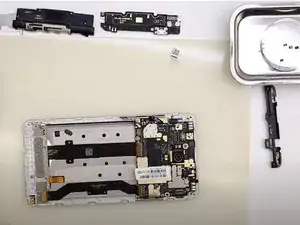

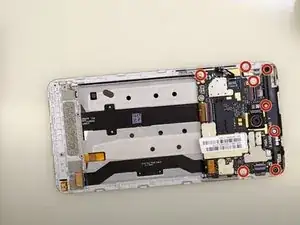

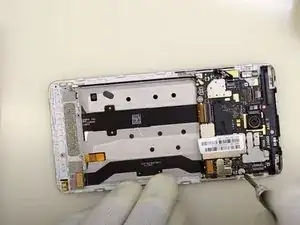

Отверткой Phillips #00 удалите восемь винтов, крепящих материнскую плату к внутренней части телефона.

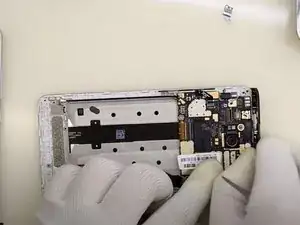

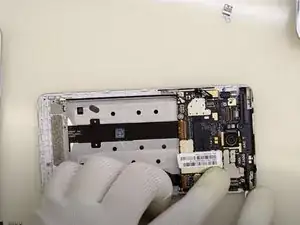

Используйте пинцет, чтобы снять небольшой металлический элемент с верхней части материнской платы.

Просуньте инструмент для вскрытия под пластиковую накладку, покрывающую верхнюю часть материнской платы.

Используйте пальцы или инструмент для вскрытия, чтобы снять пластиковую накладку.

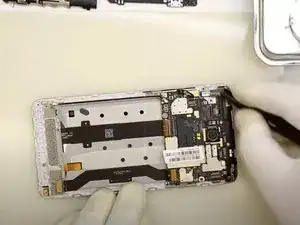

Просуньте инструмент для вскрытия или плоский конец лопатки под материнскую плату.

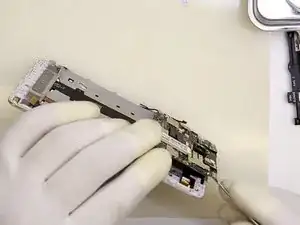

Подденьте вверх, чтобы ослабить материнскую плату от передней панели телефона.

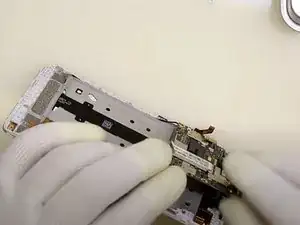

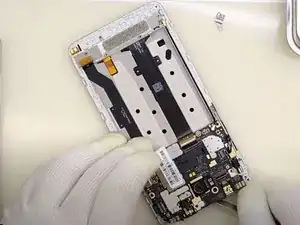

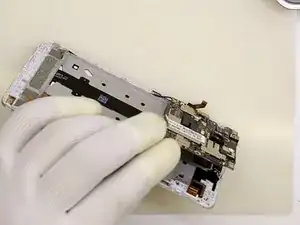

Аккуратно поднимите материнскую плату из её посадочного места.

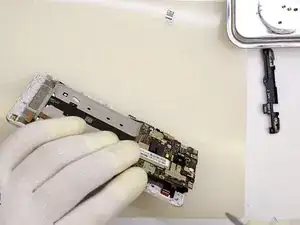

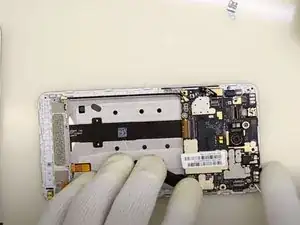

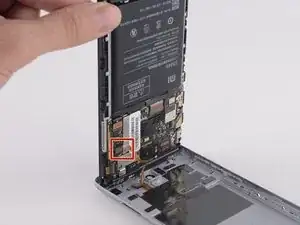

С помощью плоского конца лопатки отключите кабель от нижней части материнской платы.

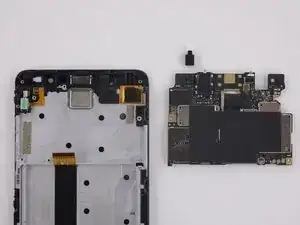

Используйте пальцы, чтобы вынуть материнскую плату.
