Замена материнской платы Samsung SPH-M360
В этом руководстве показано, как безопасно снять и заменить материнскую плату (логическую плату) в раскладном телефоне Samsung SPH-M360.
Замена материнской платы может потребоваться, если телефон перестал включаться, часто зависает или получил повреждение от жидкости или удара, влияющее на работу.
Перед началом ремонта убедитесь, что телефон полностью выключен и вы работаете на чистой, неметаллической и статически нейтральной поверхности, чтобы избежать повреждения электричества. Для выполнения процедуры вам потребуется всего несколько простых инструментов и аккуратные руки — ремонт займет менее 20 минут.
Внимание: логическая плата хрупкая. Избегайте использования металлических инструментов при поддевании или отсоединении кабелей, чтобы не вызвать короткое замыкание или не сломать разъемы.
Примечание: вам понадобится крестовая отвертка Phillips #00 и пластиковый инструмент для вскрытия. Магнитный коврик или лоток помогут хранить винты в порядке во время работы.
Шаг 1
Отсоедините крышку аккумулятора, сдвинув её вниз к нижней части телефона.
Сдвигайте заднюю крышку в направлении стрелки.
Поднимите крышку аккумулятора вверх для полного снятия крышки.
Шаг 2
Снимите аккумулятор, приподняв его за угол.
Используйте полуцилиндрический вырез, чтобы получить доступ к аккумулятору.
Аккумулятор выйдет под углом. Для этого не требуется сила.
Шаг 3
С помощью крестовой отвертки (PH) #00 отверните четыре винта, соединяющие две половины корпуса.
Примечание: храните винты в безопасном месте, чтобы не потерять их до сборки.
Шаг 4
Используя пластиковый инструмент для вскрытия, подденьте заднюю крышку, начиная с верха, отмеченного красным кругом.
На верхней части телефона есть небольшой зажим, который нужно освободить, чтобы снять заднюю крышку.
Кнопки регулировки громкости и кнопка камеры удерживаются задней крышкой. На фото показана кнопка громкости. Кнопка камеры — напротив.
ТОЛЬКО ДЛЯ СБОРКИ: Установите кнопки громкости и камеры на место. Затем вставьте верхнюю часть задней крышки ПЕРВОЙ и защёлкивайте защёлки, продвигаясь к нижней части телефона.
Шаг 5

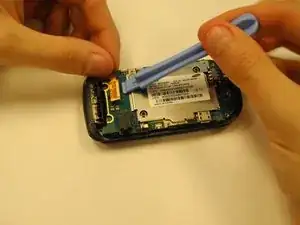

Найдите шлейф в правом верхнем углу логической платы.
С помощью инструмента для вскрытия аккуратно приподнимите шлейф. Он должен легко отщелкнуться.
При обратной сборке выровняйте золотые контакты и чёрные пластиковые концы, затем нажмите лёгким усилием до щелчка.
Шаг 6

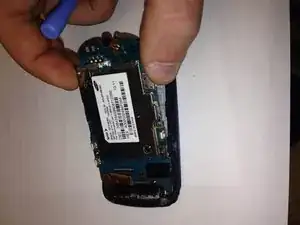

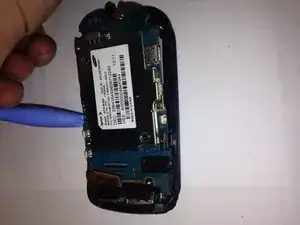

Вставьте пластиковый инструмент для вскрытия под логическую плату.

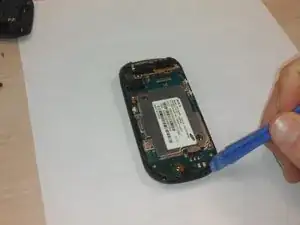

Удерживая телефон, аккуратно приподнимите плату от корпуса. НЕ применяйте силу! Если она сопротивляется, равномерно прилагайте давление в нескольких точках.
При сборке нажмите лёгким усилием в 2–4 местах, пока плата не защёлкнется на месте.
Шаг 7

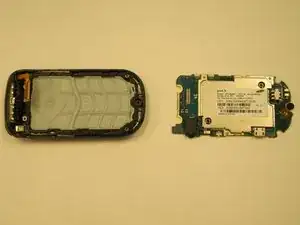

Если вы планируете повторно использовать логическую плату, храните её в чистой, защищённой от статического электричества среде, чтобы избежать попадания пыли и мусора.
Заключение
Для сборки устройства выполните указания в обратном порядке.
Перевод руководства с ifixit.com
