Замена материнской платы Samsung Galaxy J1
Используйте данное руководство, чтобы заменить материнскую плату. Выполняя эти шаги, убедитесь, что не отделяете стеклянный экран от цифрового преобразователя на четвёртом шаге.
Шаг 1
Вставьте ноготь или пластиковое приспособление для вскрытия между задней крышкой и корпусом устройства.
Аккуратно подденьте и снимите заднюю крышку с телефона.
Шаг 2
Осторожно потяните SIM-карту вниз из слота.
Извлеките SIM-карту.
На изображении устройство не содержит SIM-карты и аккумулятора.
Шаг 3
Используя крестовую отвёртку #00, выкрутите одиннадцать винтов длиной 3 мм.
Шаг 4

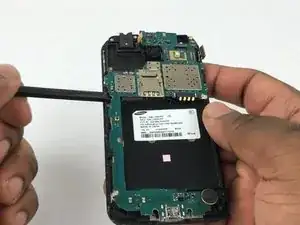

Вставьте пластиковое приспособление для вскрытия между экраном и задней частью устройства.
Начиная с нижней части устройства, аккуратно проведите инструментом вдоль краёв экрана.
Аккуратно подденьте основную сборку, отделяя её от средней рамы устройства.
При снятии основной сборки действуйте осторожно, чтобы не повредить стеклянный экран и не сломать защёлки внутри устройства.
Шаг 5

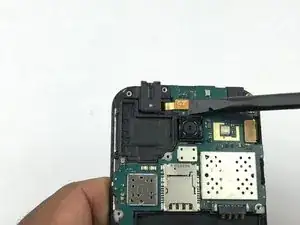

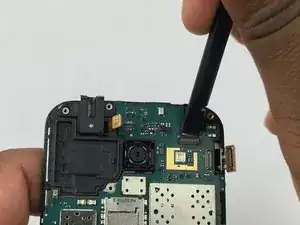

Используйте плоский край лопатки, чтобы отключить разъём динамика для уха.
Шаг 6

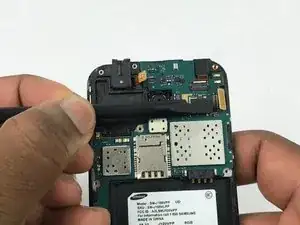

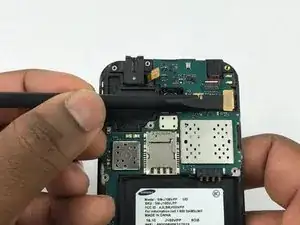

Используйте плоский конец лопатки, чтобы отключить разъём цифрового преобразователя.
Шаг 7

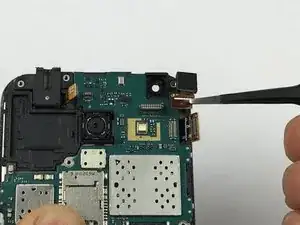

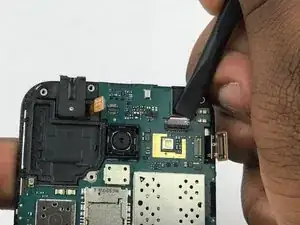

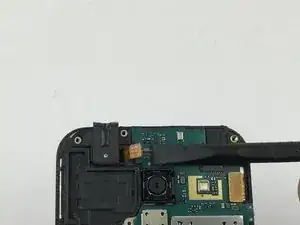

Используйте плоский конец лопатки, чтобы отключить разъём кабеля передней камеры.
Шаг 8

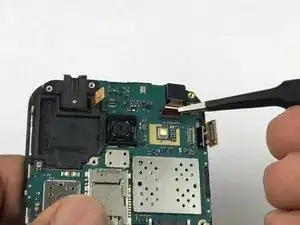

Снимите переднюю камеру.
Шаг 9

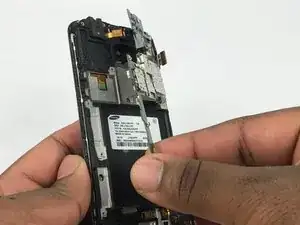

Используйте плоский конец лопатки, чтобы аккуратно поддеть материнскую плату снизу.
Снимите материнскую плату.
Шаг 10

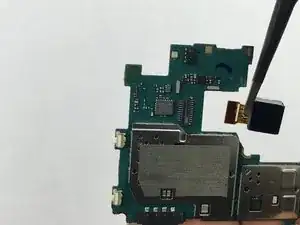

Используйте плоский конец лопатки, чтобы отключить разъём кабеля задней камеры.
Шаг 11
Снимите заднюю камеру.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
