Замена материнской платы LG Thrill 4G
Во всей электронике материнская плата является центральным компонентом, необходимым для работы. Владельцы LG Thrill 4G могут воспользоваться этим руководством, чтобы заменить материнскую плату устройства и вернуть устройству работоспособность.
Шаг 1
Подденьте заднюю крышку ногтем или пластиковой лопаткой.
На нижней части крышки есть небольшой вырез для удобного снятия.
Шаг 2
Извлеките аккумулятор из телефона.
На нижней части аккумулятора имеется небольшой выступ для удобного извлечения.
Шаг 3
Отвинтите три винта Phillips #00 с нижней части телефона.
Два винта 5.5 мм
Один винт 4 мм
Шаг 4
Используйте палец или инструмент для вскрытия, чтобы поддеть динамик, начиная с небольшого выреза в нижней части телефона.
Шаг 5
Снимите три кнопки с боковой и верхней части телефона.
Кнопка питания
Кнопка регулировки громкости
Кнопка 3D-камеры
Шаг 6
Поместите пластиковый инструмент для вскрытия под рамку в любом из нижних углов крышки HDMI.
Это ослабит как крышки HDMI, так и USB для их легкого снятия.
Крышка USB
Крышка HDMI
Шаг 7
Удалите шесть винтов Phillips #00 внутри средней рамки.
Шаг 8
Используйте лопатку или пластиковый инструмент для вскрытия и аккуратно отсоедините ленточный кабель, подключенный к черной плате micro-SIM.
Шаг 9
Аккуратно подденьте плату, чтобы отсоединить её от корпуса телефона.
Убедитесь, что вы также поддегнули маленькую защёлку, соединённую с блоком камеры.
Шаг 10

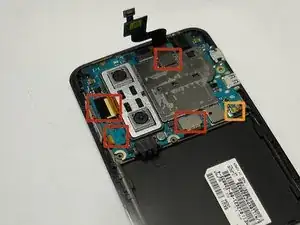

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы аккуратно отсоединить ленточные кабели, подключенные к материнской плате.
Отсоедините антенный кабель в нижнем правом углу материнской платы.
Шаг 11

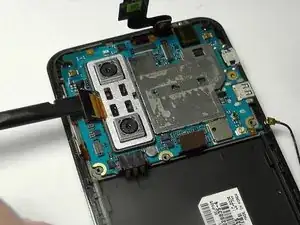

Используйте лопатку или пинцет, чтобы захватить верхний левый угол материнской платы и аккуратно приподнять её, осторожно удаляя, чтобы не повредить ленточные кабели.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
