Замена материнской платы LG Realm
Перед продолжением убедитесь, что устройство выключено. Также убедитесь, что аккумулятор и задняя крышка сняты.
Шаг 1
Чтобы снять заднюю крышку, вставьте ноготь в разъём MicroUSB и потяните вверх, чтобы ослабить крышку.
Используйте ноготь, чтобы отщёлкнуть корпус со всех четырёх сторон. После ослабления снимите заднюю крышку.
Шаг 2
Вставьте ноготь в язычок под аккумулятором.
Оттяните от телефона и извлеките аккумулятор.
Шаг 3
После снятия задней крышки и аккумулятора используйте крестовую отвёртку Phillips #J000, чтобы выкрутить все 11 винтов, расположенных по периметру пластиковой средней рамки.
Шаг 4
Используя пластиковый инструмент для открытия, аккуратно подденьте и отделите пластиковую среднюю рамку от остальной части телефона.
Шаг 5
Найдите заднюю камеру.
Используя пластиковый инструмент для открытия, отожмите шлейф в месте его подключения к телефону.
Шаг 6
После отсоединения шлейфа камеру можно легко снять пальцами. Снимите заднюю камеру.
Шаг 7

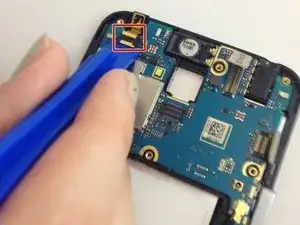

Найдите переднюю камеру в верхнем левом углу материнской платы. Используя пластиковый инструмент для открытия, отсоедините шлейф от телефона.
Шаг 8

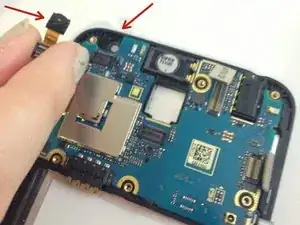

После отсоединения этого шлейфа вы сможете легко снять переднюю камеру пальцами.
Шаг 9
Найдите место подключения материнской платы к оранжевой дочерней плате. Используя пластиковый инструмент для открытия, отсоедините соединение между телефоном и оранжевым шлейфом.
Шаг 10

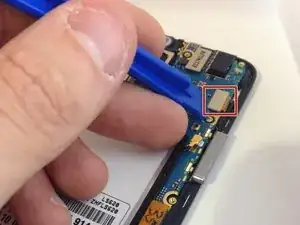

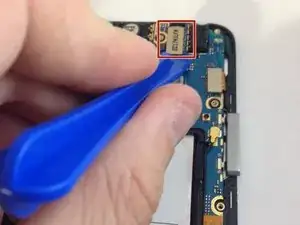

Найдите шлейфы в правом верхнем углу материнской платы. Используя пластиковый инструмент для открытия, отсоедините шлейфы от телефона.
Шаг 11

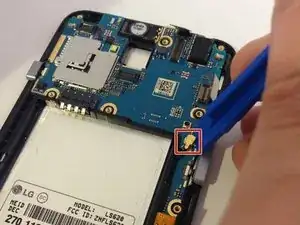

Используя пластиковый инструмент для открытия, отсоедините шлейф, который подключает антенну к материнской плате.
Шаг 12

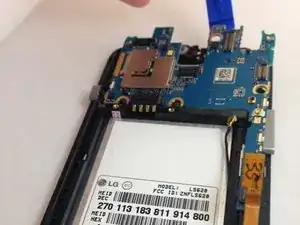

Используя пластиковый инструмент для открытия, аккуратно извлеките материнскую плату из телефона.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
