Замена материнской платы LG K7 T-Mobile
В этом руководстве показано, как вынуть материнскую плату из LG K7. На материнской плате имеется множество подключённых компонентов, и при их отсоединении следует проявлять осторожность, чтобы не повредить основную плату.
Шаг 1

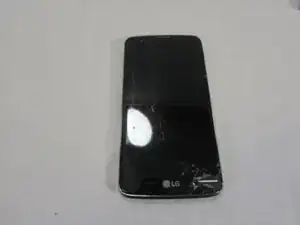

Переверните LG K7 так, чтобы задняя панель была сверху.
Найдите небольшой вырез в нижней левой стороне телефона.
Шаг 2
Вставьте пластиковый инструмент для открывания в вырез и подденьте заднюю крышку вверх, при этом удерживая нижнюю часть телефона, чтобы снять её.
Шаг 3
Снимите аккумулятор.
Шаг 4

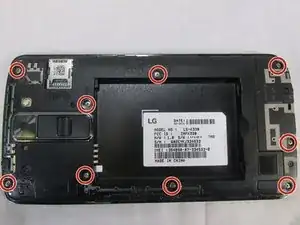

Найдите девять винтов 3.4 мм, которые удерживают заднюю часть корпуса телефона.
С помощью отвертки Phillips 00 выкрутите все девять винтов 3.4 мм.
Шаг 5

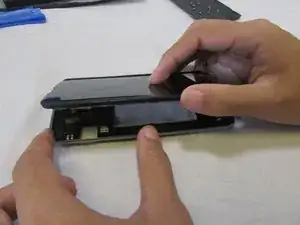

Переверните телефон так, чтобы экран был сверху.

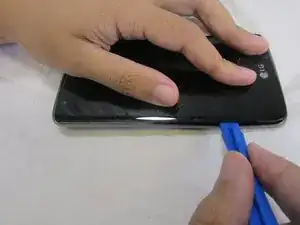

Вставьте пластиковый инструмент для открывания между средним каркасом и передней панелью с боковой стороны телефона.
Аккуратно проведите пластиковым инструментом по швам, чтобы отделить экран от остальной части корпуса телефона.
Шаг 6

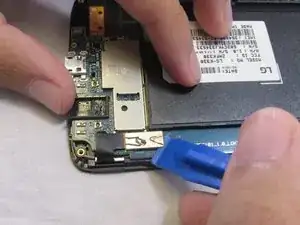

Найдите защёлку, удерживающую шлейф камеры на месте.

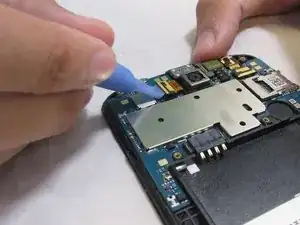

Осторожно отсоедините шлейф камеры от материнской платы с помощью пластикового инструмента для съёма.

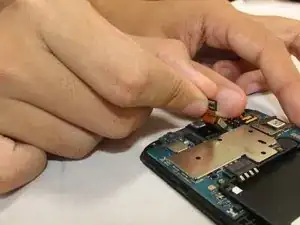

Удерживая шлейф камеры, который вы только что отсоединили, потяните вверх — камера должна выйти из корпуса.
Шаг 7

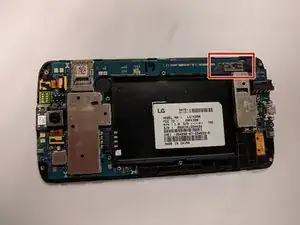

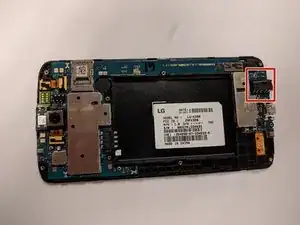

Найдите разъём для наушников в правой нижней части телефона.
Подденьте разъём для наушников пластиковым инструментом для съёма.
Поднимите инструментом вверх, чтобы вынуть разъём наушников из корпуса телефона.
Шаг 8

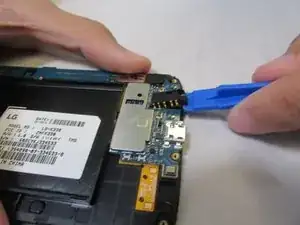

Найдите шлейф фронтальной камеры.

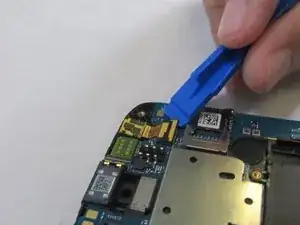

Осторожно отсоедините шлейф фронтальной камеры от материнской платы с помощью пластикового инструмента для съёма.
Удерживая отсоединённый шлейф фронтальной камеры, потяните вверх — камера должна выйти из корпуса.
Снимите ленту, соединяющую экран с материнской платой.
Шаг 9
Найдите шлейф, который соединяет экран с материнской платой.
Осторожно отсоедините шлейф экрана от материнской платы с помощью пластикового инструмента для съёма, поднимая шлейф вверх.
Шаг 10

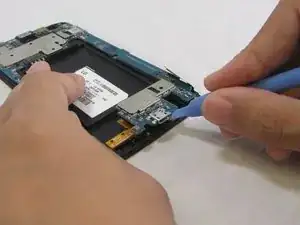

Вставьте пластиковый инструмент для открывания между материнской платой и корпусом телефона.
Удерживая одну часть телефона пальцем, подденьте пластиком вверх, чтобы ослабить материнскую плату от корпуса.

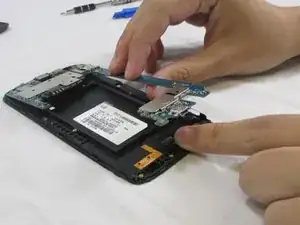

Когда появится зазор между платой и корпусом, аккуратно поднимите материнскую плату руками и выньте её из корпуса телефона.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
