Замена материнской платы Blackberry Curve 8330

У нас не было задней крышки или аккумулятора для данного телефона. Поэтому первые несколько шагов будут без изображений.

Держите телефон задней стороной к себе.

Нажмите на серебристую вкладку в нижней части телефона.

Осторожно поднимите заднюю крышку, чтобы увидеть аккумулятор.

Положите палец на верхний левый угол аккумулятора и поднимите аккумулятор вверх и из его посадочного места.

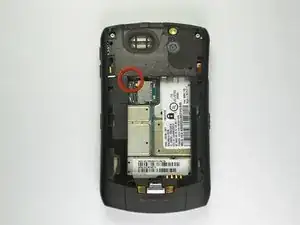

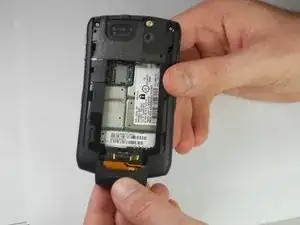

Теперь телефон должен выглядеть так.

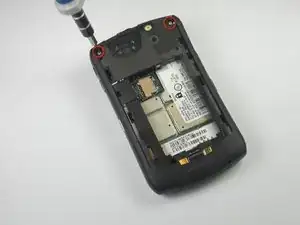

Уберите два верхних винта с помощью отвертки Torx T5.

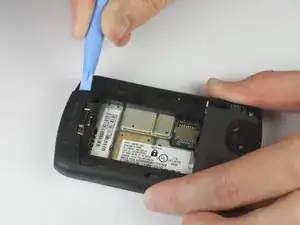

Используйте пластиковый инструмент для открытия, чтобы приподнять края нижней крышки, пока она не отсоединится.

Крышка теперь легко снимется.

Используйте пластиковый инструмент для открытия, чтобы приподнять между передней и задней крышками.

Начните приподнимать с самой простой стороны для отделения серебристого и черного пластика крышек.

На передней панели есть 5 фиксирующих зажимов, которые нужно отсоединить.

Осторожно поднимайте, чтобы не сломать пластиковые зажимы при снятии передней панели.

Как только все зажимы будут освобождены, передняя крышка поднимется от телефона.

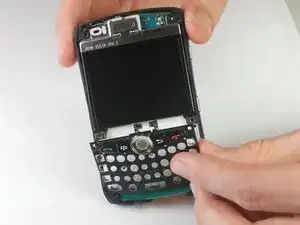

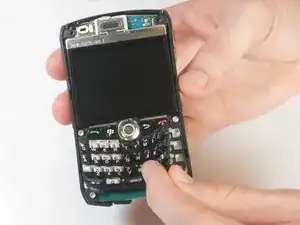

Поднимите гибкую клавиатуру от устройства. Она должна легко сняться.

Используйте отвертку Torx T6, чтобы убрать четыре угловых винта из корпуса клавиатуры.

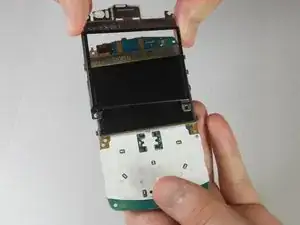

Поднимите каркас клавиатуры от устройства.

Внизу каркаса может быть небольшое количество клея, которое нужно отделить.

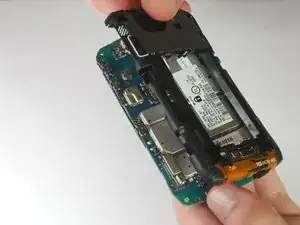

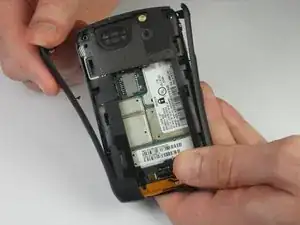

Отсоедините каждую боковую крышку, аккуратно потянув их от телефона.

Снимите заднюю крышку с материнской платы.

Отцепите рамку экрана от маленькой вкладки в верхней части материнской платы.

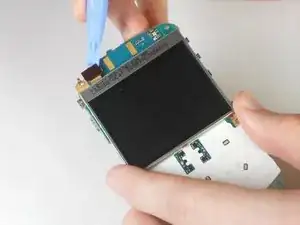

Используя пластиковый инструмент для открытия, отсоедините разъем на LCD-экране от материнской платы.

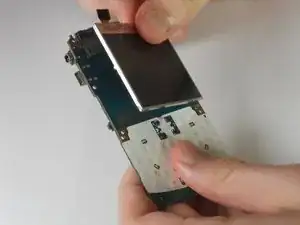

Может быть немного клея позади LCD-экрана. Если нужно, подденьте LCD-экран от материнской платы с помощью пластикового инструмента.

Удалите LCD-экран с материнской платы.

После удаления LCD-экрана материнская плата полностью отделена от устройства.

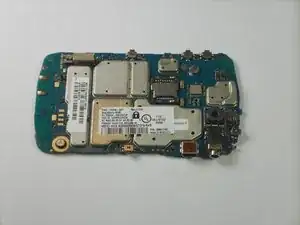

На изображении показана задняя сторона материнской платы.
