Замена LCD-экрана Huawei Y300
В этом руководстве мы заменим ЖК-дисплей на смартфоне Huawei Ascend Y300 под управлением Android. Это может потребоваться при повреждённом экране, вызывающем полосы, тёмные пятна и искажения изображения. Повреждение может быть вызвано:
- Механическими ударами/давлением
- Теплом
- Влажностью
- Пылью
Перед началом рекомендуется подготовить организованное рабочее место и миску или лоток для мелких винтов, чтобы они не потерялись в процессе ремонта.
Шаг 1

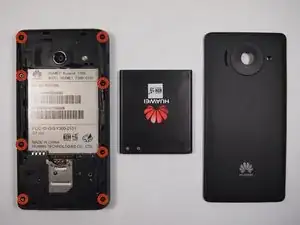

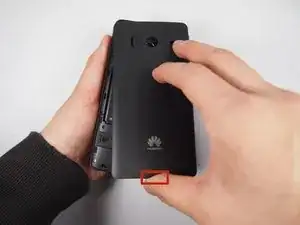

Снимите заднюю крышку, поддевся за зазор в нижней части телефона.

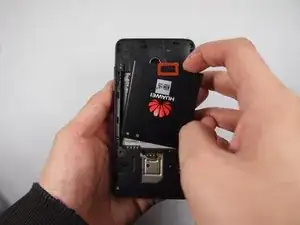

Поднимите и извлеките аккумулятор.
Шаг 2
Положите телефон экраном вниз на стол.
Далее нужно выкрутить 8 винтов. Один винт скрыт под белой наклейкой.
Шаг 3

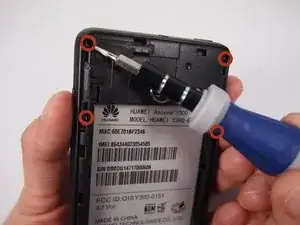

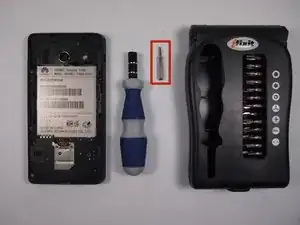

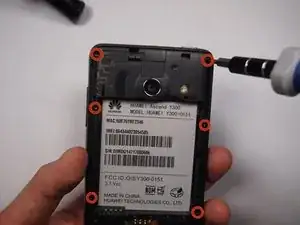

Используйте отвёртку (T4, если вы используете набор с 54 битыми насадками) и выкрутите 8 винтов по периметру телефона. По четыре в углах и по четыре по середине сторон.

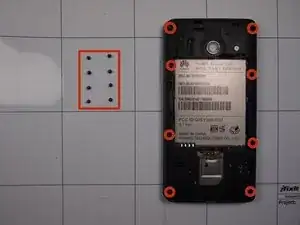

Поместите винты на магнитный коврик/лоток или в миску, чтобы они не потерялись.
Шаг 4
Вставьте пластиковый демонтажный инструмент в зазоры и отогните рамку назад.
Шаг 5

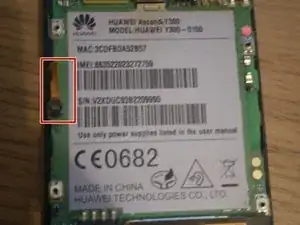

Слева от платы есть гибкий кабель, соединяющий клавишу громкости с платой — его необходимо отключить.
Для этого с помощью лопатки или пинцета поднимите фиксирующую защёлку, удерживающую кабель.
Затем аккуратно потяните гибкий кабель пинцетом из разъёма до полного отсоединения.
Шаг 6

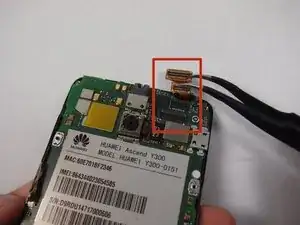

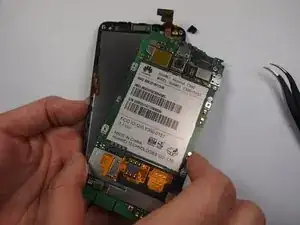

Вверху находятся ещё два гибких кабеля, которые также нужно отключить — поднимите их из разъёмов пинцетом или лопаткой.
Шаг 7
Оттяните оранжевую язычок. Аккуратно отсоедините его.
Шаг 8

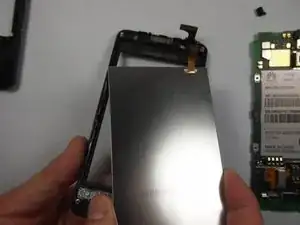

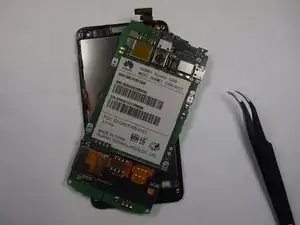

После оттягивания оранжевых язычков используйте пластиковый клин, чтобы отделить ЖК-экран.
Осторожно оттяните экран от крышки и замените ЖК-дисплей на новый.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
