Замена кнопочной клавиатуры Motorola V60s
В этом руководстве описано, как заменить подпальцевые крышки цифровых кнопок у Motorola V60.
Шаг 1
Нажмите фиксатор в направлении верхней части телефона, затем используйте монтажную лопатку синего цвета, чтобы поддеть корпус и снять его.
После снятия задней крышки вы можете довести её снятие до конца вручную.
Отложите крышку в безопасное место.
Шаг 2

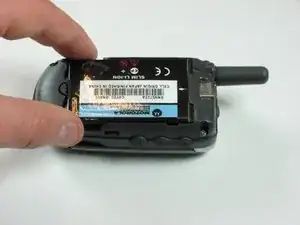

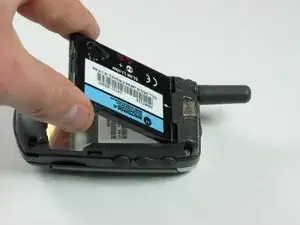

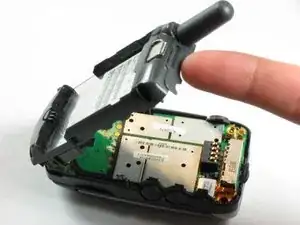

Аккуратно захватите аккумулятор у нижней части телефона.
Поднимите снизу и извлеките из телефона, отложите в безопасное место.
Шаг 3

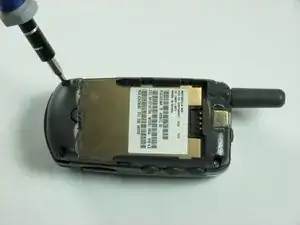

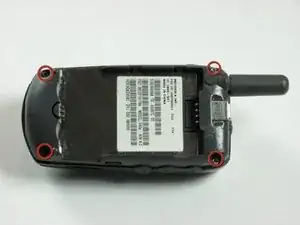

Снимите четыре угловых винта отверткой T6.
Два верхних винта короткие и серебристые. Два нижних винта чёрные и длинные.
Шаг 4

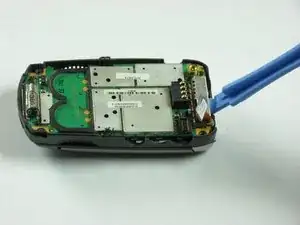

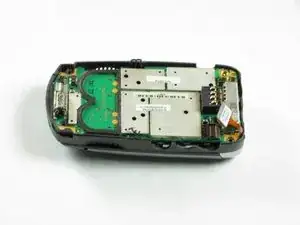

Используйте монтажную лопатку, чтобы аккуратно поддеть задний шасси. Вставьте лопатку в зазор между задней панелью и телефоном и поднимите.
Шаг 5

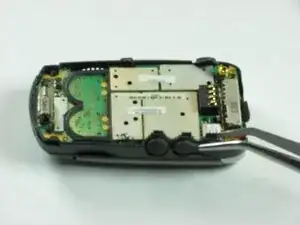

Начиная с левой стороны телефона, снимите боковые кнопки и отложите их.
Всего три кнопки. По одной с каждой стороны и одна сверху.
Верните телефон в исходную ориентацию по завершении.
Шаг 6

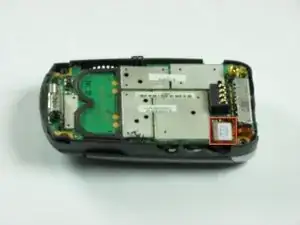

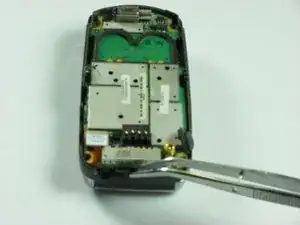

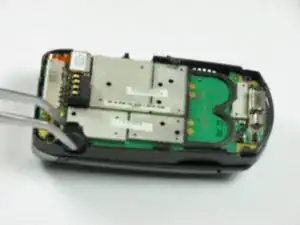

Осторожно отсоедините оранжевую шлейфовую ленту, поддев её монтажной лопаткой.
Шаг 7

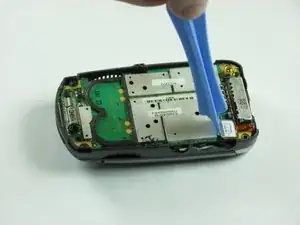

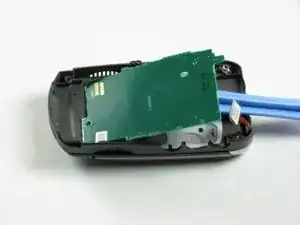

Используйте монтажную лопатку, чтобы поддеть плату логики, вставив лопатку между платой и шасси и приподняв её.
Оранжевая шлейфовая лента хрупкая и может порваться.
Шаг 8
Вставьте инструмент для вскрытия под плату кнопок и аккуратно поднимите её.
Шаг 9

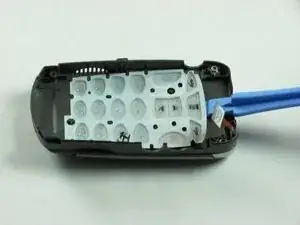

Подденьте клавиатуру кнопок монтажной лопаткой и отложите.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
