Замена клавиатуры LG LX160
В этом руководстве показано, как заменить изношенную, поцарапанную или повреждённую внутреннюю клавиатуру телефона LG LX160. Перед началом этого руководства выполните шаги 1–10 из руководства по разборке.
Шаг 1
Положите телефон на ровную поверхность задней крышкой вверх.
Снимите заднюю панель, нажав большим пальцем на логотип LG и сдвинув панель вниз, пока она полностью не отойдет.
Шаг 2
После снятия панели вы увидите аккумулятор. Снимите аккумулятор, просунув палец в выемку, где на панели был логотип LG, и подденьте аккумулятор вверх.
Шаг 3
Полностью извлеките аккумулятор из телефона и отложите его в сторону.
Шаг 4

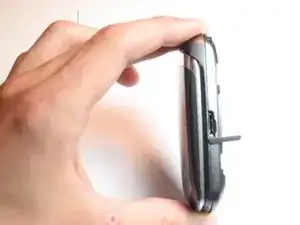

Перед продолжением снимите все резиновые заглушки с разъёма наушников и входа питания.
Шаг 5
Теперь переверните телефон так, чтобы было видно место, где был аккумулятор. С помощью отвертки выкрутите 6 винтов, удерживающих задний корпус.
Шаг 6

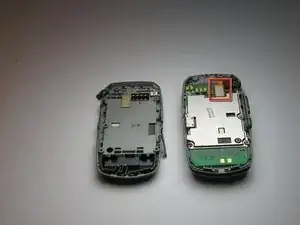

В верхней части платы находится небольшой прямоугольник с белой подкладкой; захватите пинцетом шейку оранжевого проводка.

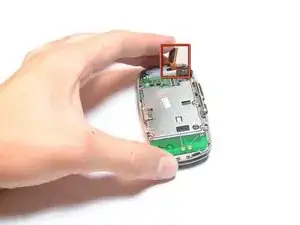

Аккуратно потяните за оранжевый провод вверх, пока он не отсоединится. Может потребоваться небольшое усилие, поэтому не бойтесь приложить силу.
Шаг 7
После натягивания оранжевый провод должен отсоединиться, как показано на изображении.
Убедитесь, что чёрный контакт на нижней стороне оранжевого провода полностью вынут, как на картинке, прежде чем переходить к следующему шагу.
Шаг 8

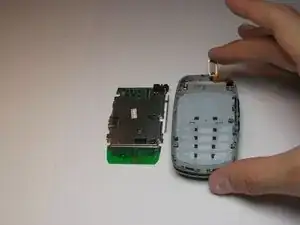

Теперь вы можете извлечь плату из корпуса и отложить её в сторону.
Если вы заменяете плату, вставьте новую плату в телефон и подключите её с помощью маленькой оранжевой защёлки.
Шаг 9

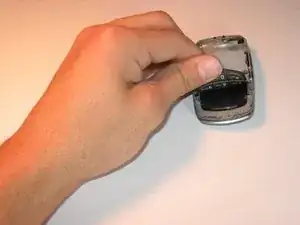

Отделите клавиатурный модуль с внутренней стороны телефона. Это тонкий белый пластик, начиная снизу.
Шаг 10

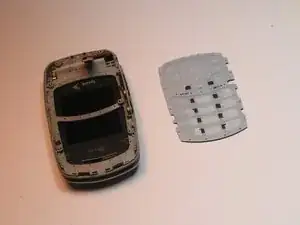

Клавиатура будет отделена и может быть заменена на новую.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
