Замена клавиатуры LG Chocolate 3
Если клавиатура вашего LG Chocolate 3 повреждена или работает неправильно, это руководство поможет вам заменить клавиатуру. Клавиатура может выйти из строя от частого использования и перестать реагировать. Чтобы получить доступ к клавиатуре, необходимо снять аккумулятор, заднюю панель, боковые кнопки и материнскую плату. Это сложный ремонт с большим количеством мелких деталей; процесс займет около часа. Если вы хотите собрать телефон обратно после замены клавиатуры, выполните шаги в обратном порядке.
Шаг 1
Выключите телефон перед началом замены.
Положите телефон экраном вниз.
Нажмите пальцем на углубление и сдвиньте заднюю крышку.
Шаг 2
С помощью указательного пальца приподнимите и выньте аккумулятор из телефона.
Шаг 3
Используйте заостренный конец лопатки, чтобы вытянуть пластиковые заглушки, расположенные в левом и правом углах.
При необходимости используйте кончик канцелярской булавки вместо лопатки, чтобы снять пластиковые заглушки.
Шаг 4
Отверткой Phillips #00 выкрутите шесть винтов длиной 3 мм, расположенных по краям телефона.
При необходимости используйте пинцет, чтобы вынуть ослабленные винты из углублений.
Винты мелкие, поэтому храните их в надежном месте, чтобы избежать потерь.
Шаг 5
Подденьте заднюю крышку лопаткой и снимите её вверх.
Задняя крышка соединена с правой стороной телефона красным и синим кабелями — будьте осторожны, чтобы не вырвать их.
Кнопки регулировки громкости на боковой стороне могут выскочить из своих гнёзд. Аккуратно вставьте их обратно с помощью пинцета перед тем, как установить заднюю крышку.
Шаг 6
С помощью пинцета отсоедините прозрачные концы красного и синего кабелей динамика от материнской платы.
Шаг 7
Аккуратно снимите заднюю крышку с телефона.
Шаг 8
С помощью пинцета извлеките кнопку музыкального управления, расположенную на боковой стороне телефона.
Шаг 9
С помощью пинцета снимите кнопки регулировки громкости на противоположной стороне телефона.
Шаг 10
Используйте плоский конец лопатки, чтобы приподнять оранжевый шлейф дисплея.
Шаг 11
Аккуратно вставьте пластиковый инструмент для открывания между материнской платой и задней частью телефона.
Шаг 12
Большим и указательным пальцами аккуратно приподнимите и отделите материнскую плату от задней части телефона.
Будьте осторожны с оранжевым шлейфом дисплея — он может прилипнуть к материнской плате.
Чтобы этого избежать, отведите шлейф дисплея от материнской платы перед удалением.
Шаг 13

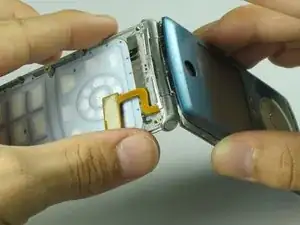

Раскройте телефон.
Держите телефон раскрытым, крепко удерживая шарниры, чтобы избежать повреждений.
Шаг 14
Поднимите оранжевый шлейф так, чтобы он был приподнят.

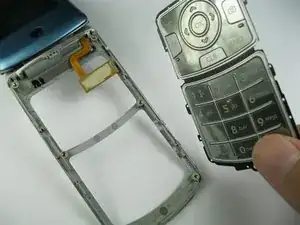

Осторожно подденьте клавиатуру пальцем и выньте её.
Шаг 15

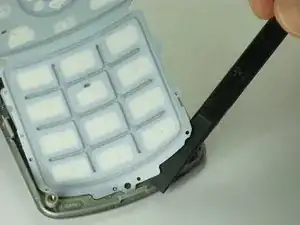

Вставьте лопатку между клавиатурой и телефоном.
Подденьте клавиатуру и отделите её от телефона.
Шаг 16

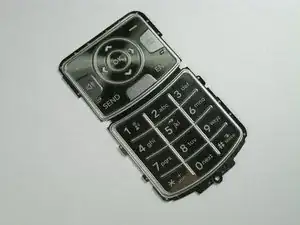

Снимите повреждённую клавиатуру.
Установите новую клавиатуру.
Соберите телефон заново после установки новой клавиатуры.
Заключение
Чтобы собрать это устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
