Замена камеры Sony Ericsson Z500a

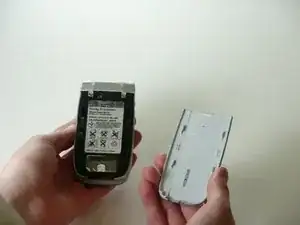

Снимите заднюю панель, потянув её вниз, затем извлеките аккумулятор.

Используя отвертку Torx T6, открутите 4 винта.

Держите телефон раскрытым так, чтобы задняя панель была обращена к Вам.

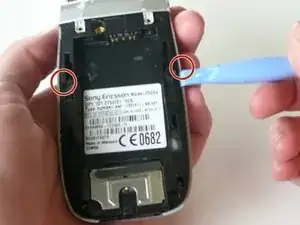

Используйте пластиковый инструмент для вскрытия и проведите им между корпусом и корпусной частью устройства, чтобы ослабить клавиатуру.

Есть 2 защёлки, фиксирующие клавиатуру в корпусе (по одной с каждой стороны)

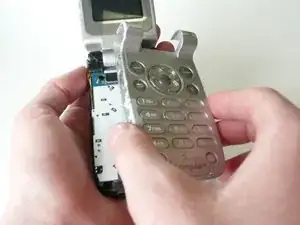

Переверните телефон и поднимите клавиатурный блок прямо вверх, чтобы снять его.

Убедитесь, что держите телефон горизонтально (параллельно столу), чтобы не выпадали мелкие детали.

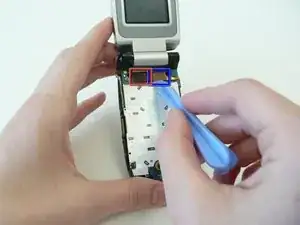

С помощью инструмента для вскрытия снимите 2 ленточных кабеля (обведены на фото) с платы.

Осторожно приподнимите заднюю часть платы и затем потяните наружу. Следите, чтобы не порвать ленточный кабель.

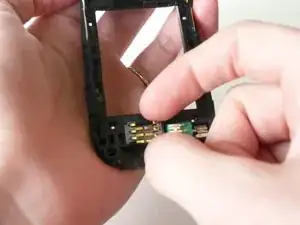

Снимите чёрный считыватель SIM-карты и зелёный вибромотор перед дальнейшими действиями, чтобы они не выпали.

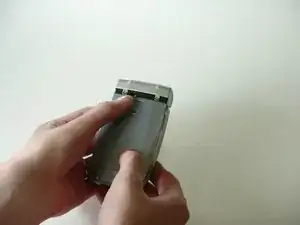

Закройте телефон, переверните его, схватите оставшуюся серую крышку и потяните прямо вверх, чтобы снять её.

Будьте осторожны при вытягивании вверх, чтобы не сломать деталь под ней.

После снятия крышки удалите чёрную деталь под ней.

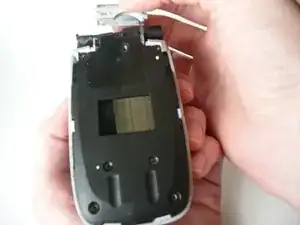

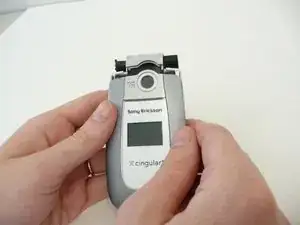

Снимите лицевую панель телефона, сдвинув её вниз.

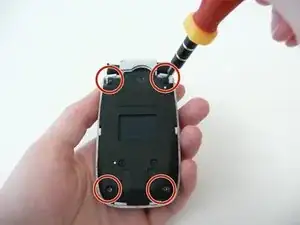

Открутите 4 винта, соединяющие экран с основанием, используя отвертку Torx T6.

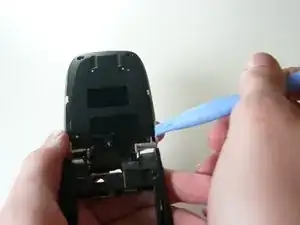

Используйте инструмент для вскрытия, чтобы поддеть край оставшейся серебристой крышки петли. Как только она ослабнет, снимите её полностью.

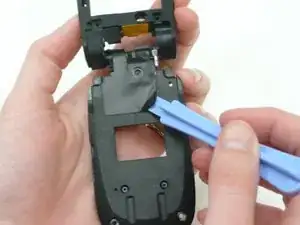

Чтобы снять пластиковую рамку экрана, проведите инструментом между рамкой и корпусом телефона по сторонам (как вы делали с клавиатурой) и аккуратно подденьте вверх, пока она не ослабнет.

Как и у клавиатуры, с каждой стороны есть по одной защёлке.

Захватите рамку внизу экрана (рядом с петлёй) и потяните наружу, оставив верхнюю часть (рядом с динамиком) соединённой.

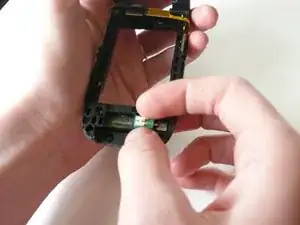

Снимите ленту внизу экрана, чтобы экран можно было вынуть.

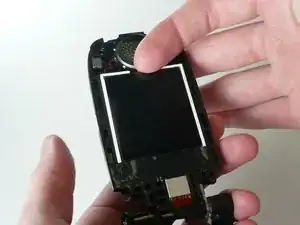

На верхней части экрана есть выемка для пальца, аккуратно вытащите экран наполовину.

Внимание: задняя сторона экрана соединена с основанием телефона. Не вытягивайте полностью, чтобы не нарушить соединение.

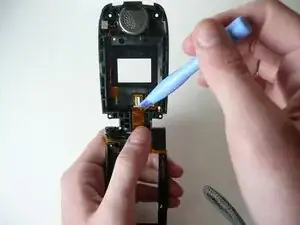

Используйте инструмент для вскрытия, чтобы отсоединить ленточный кабель в месте его подключения к экрану.

Используйте инструмент для вскрытия iPod, чтобы снять металлическую крышку.

Аккуратно подденьте ленточный кабель пластиковой лопаткой и снимите его.

Переверните телефон и аккуратно с помощью инструмента для вскрытия iPod снимите правую половину чёрной ленты.

Будьте осторожны, так как лента удерживает ленточный кабель.

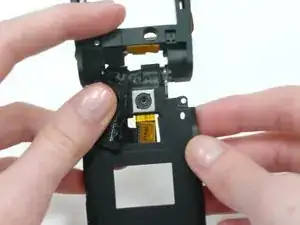

Продвиньте металлическую крышку камеры через отверстие, чтобы извлечь камеру.
