Замена камеры Sanyo SCP-8100

Раскройте телефон и удалите четыре наклейки, скрывающие четыре винта размером 0,5 мм.

Для двух нижних используйте булавку, чтобы подцепить и вытянуть наклейки.

Делайте это медленно и аккуратно. Вы можете повредить экран телефона или порвать наклейку.

Для двух верхних используйте ту же булавку и аккуратно вытяните наклейки.

Их вытащить немного сложнее, поэтому может потребоваться применить больше усилий. Однако будьте осторожны, иначе вы можете оторвать резиновую часть от наклейки вместо того, чтобы вытащить всю заглушку.

Используйте отвертку Tri-Wing Y1, чтобы выкрутить четыре теперь открывшихся винта размером 0,5 мм.

Используйте инструмент для вскрытия, чтобы поддеть и открыть переднюю панель.

Может потребоваться применить некоторое усилие. Если панель не поддается, попробуйте поддеть с другой стороны. Возможно, потребуется поддеть панель в нескольких местах, чтобы полностью ее открыть.

Не отделяйте панель полностью, она все еще соединена с телефоном.

Используйте пинцет, чтобы отсоединить пластиковый коннектор.

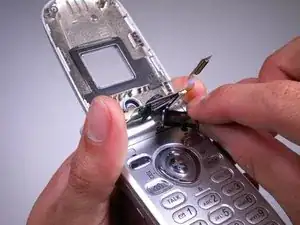

Пинцетом вытяните провода из пластикового зажима.

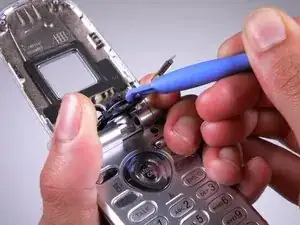

Используйте инструмент для вскрытия, чтобы снять слуховой динамик с верхней панели.

Для извлечения может потребоваться некоторое усилие.

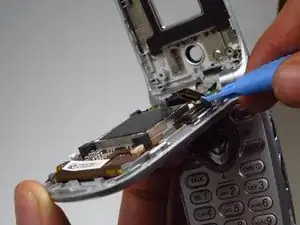

Используйте пластиковый инструмент для вскрытия, чтобы приподнять микросхему с правой стороны.

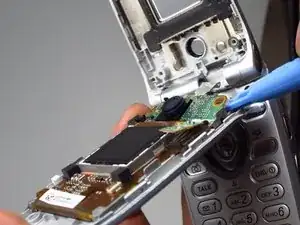

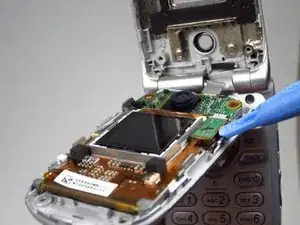

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и отделить плату от передней панели.

Может потребоваться применить усилие.

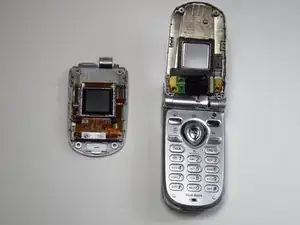

Полностью извлеките экран из телефона.

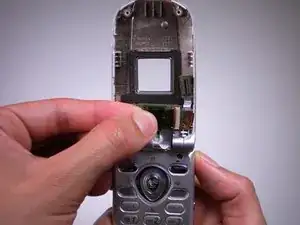

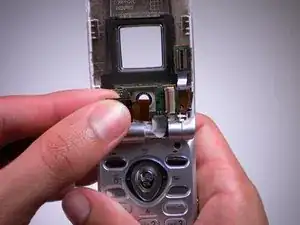

Используйте инструмент для вскрытия, чтобы снять черную пластиковую рамку вокруг объектива камеры.

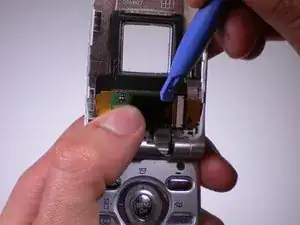

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть ZIF-коннектор вправо.

Извлеките камеру из отверстия.

Отсоедините и вытяните камеру из ZIF-коннектора.
