Замена камеры Samsung SCH-A670

Сдвиньте защёлку на задней панели телефона вверх.

Снимите аккумулятор.

После извлечения аккумулятора удалите четыре маленьких винта с крестообразной головкой с помощью отвертки Phillips #0.

С помощью шпильки подденьте маленькую пластиковую крышку корпуса у основания антенны.

Отверткой Phillips #0 удалите винт, который вы только что обнаружили.

Используя лопатку, осторожно разъедините корпус, начиная рядом с разъёмом для зарядки. Аккуратно отведите корпус в стороны.

Затем отсоедините маленький разъём питания в верхней части телефона.

Аккуратно подденьте ленточный разъём лопаткой.

Осторожно подденьте плату логики (плату) лопаткой и выньте её из корпуса.

После удаления платы логики оттяните клавиатуру.

При использовании лопатки корпус клавиатуры снимается довольно легко, хотя может потребоваться провести ленточный кабель через отверстие в корпусе.

Удалите винты с помощью отвертки Phillips #0.

Осторожно разберите корпус с помощью лопатки.

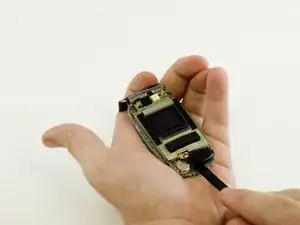

Снимите динамик, аккуратно поддев его лопаткой.

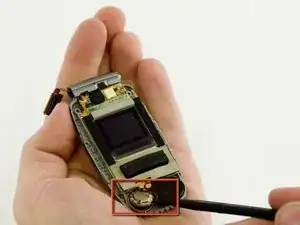

Осторожно подденьте звонок (пьезозвонок) лопаткой.

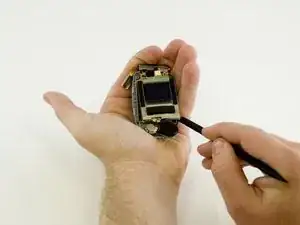

Аккуратно подденьте экран лопаткой.

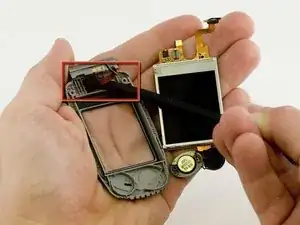

Осторожно подденьте камеру лопаткой и снимите её.
