Замена камеры Nokia 6230b
Камера крепится к плате в вашем телефоне. Для доступа к камере требуется отвертка T6.
Шаг 1
Нажмите кнопку на задней панели.
Шаг 2
Сдвиньте заднюю крышку вверх.
Шаг 3
Снимите заднюю крышку с телефона.
Шаг 4
Нажмите серебристую кнопку в верхней части телефона.
Шаг 5
Проведите ногтем по шву корпуса вниз, чтобы отжать оставшуюся часть корпуса.
Шаг 6
Аккуратно снимите корпус.
Внимание! Не сгибайте пластиковые защёлки.
Шаг 7

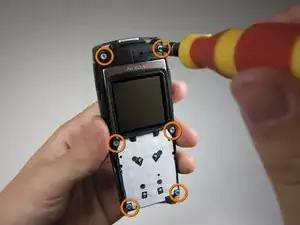

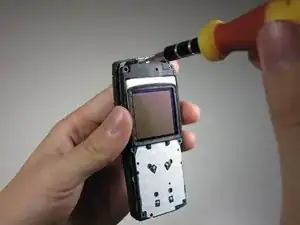

С помощью отвертки Torx T6 выкрутите и извлеките шесть винтов, показанных на фотографии.
Шаг 8

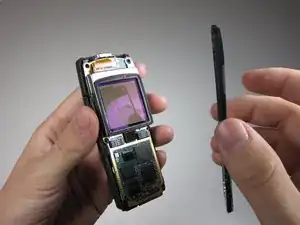

Снимите панель, закрывающую плату.
Если вы заменяете динамик, остановитесь на этом шаге и перейдите к первому шагу руководства по динамику.
Шаг 9

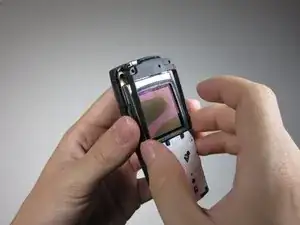

Снимите рамку ЖК-экрана.
Шаг 10

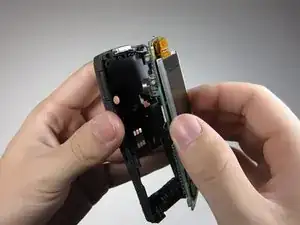

Извлеките материнскую плату.
Шаг 11
Найдите камеру на плате.
Шаг 12
Поместите плату на твёрдую, не накапливающую статическое электричество поверхность (не ткань и не ковёр).
ПРИМЕЧАНИЕ: Обведённый выемка для совмещения указывает влево.
Шаг 13

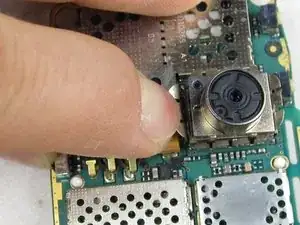

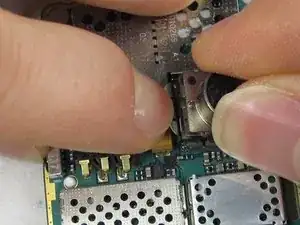

Оттяните левые фиксирующие язычки влево.
Шаг 14
Поднимите левую часть камеры.
Шаг 15

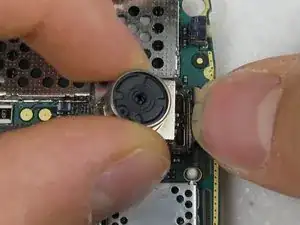

Оттяните правые фиксирующие язычки вправо.
Шаг 16

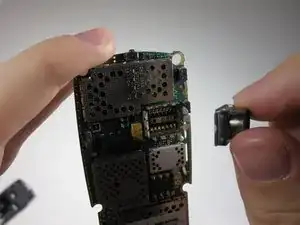

Снимите камеру с платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
