Замена камеры Nokia 3310 3G
В случае падения тыльная камера Nokia 3310 3G может повредиться. В этом руководстве показаны шаги, необходимые для её замены.
Шаг 1
Используя выступ, выполненный в нижней части телефона, подденьте заднюю крышку с помощью ногтя или пластикового инструмента для вскрытия.
Шаг 2
В белой рамке телефона в верхнем правом углу аккумулятора есть выполненный вырез. Используя палец или пластиковый инструмент для вскрытия, подденьте аккумулятор за вырез и извлеките его из устройства.
В этом конкретном устройстве аккумулятор отсутствовал.
Шаг 3
С помощью биты отвёртки T5 выкрутите (6) винтов 5,0 мм по внешнему краю рамки.
С помощью металлической лопатки отстепьте 6 пластиковых защёлок, сформированных в наружном корпусе, от рамки, чтобы приподнять и снять его.
Шаг 4

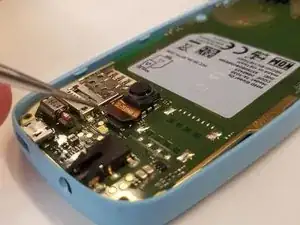

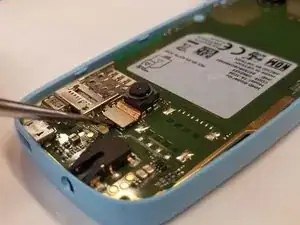

Используя острую металлическую лопатку из набора металлических лопаток, вставьте инструмент под небольшой защёлочный клипс и отсоедините его, поддев вверх.
Шаг 5

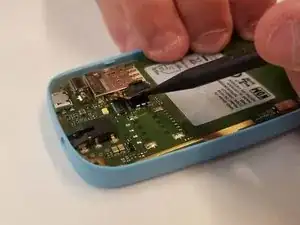

Камера зафиксирована двусторонним скотчем и пеной. С помощью лопатки приподнимите камеру и снимите её с материнской платы телефона.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
