Замена камеры Motorola V400
Для завершения этого руководства вам понадобятся пинцет, отвертка Torx T-6 и лопатку для поддевания. Прежде чем начать, убедитесь, что телефон выключен, батарея удалена, а рабочее место чистое и без воды.
Шаг 1
Сначала достаньте батарею!!!

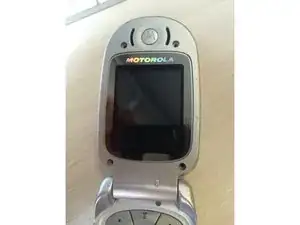

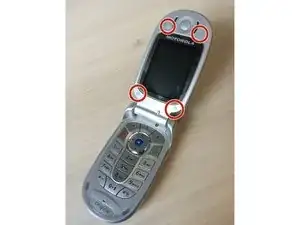

Удалите четыре резинок вокруг основного экрана с помощью пинцета.
Шаг 2

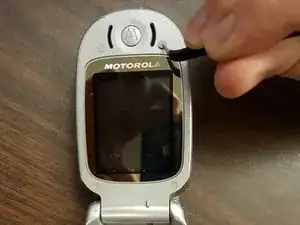

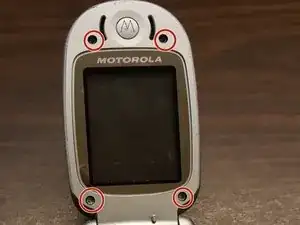

Используйте отвертку Torx T6, чтобы удалить 4 винта вокруг экрана.

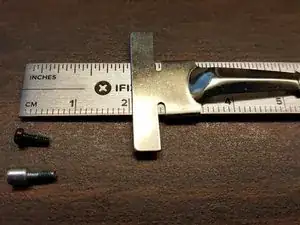

Обратите внимание, что верхние винты черные, а нижние серебряные, и они имеют разную длину.
Шаг 3

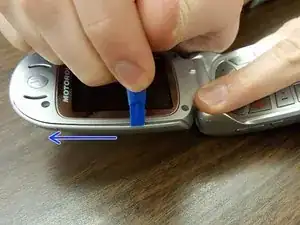

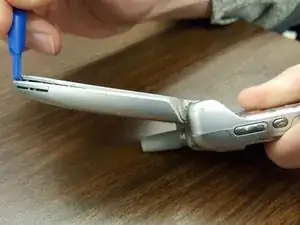

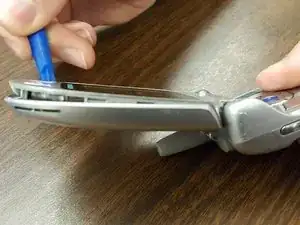

Используйте пластиковую открывалку, чтобы отделить внешнюю оболочку от металлической внутренней крышки, проведя ею вдоль сгиба корпуса.
Чтобы легко снять корпус, закройте телефон перед тем, как пытаться его удалить.
Шаг 4

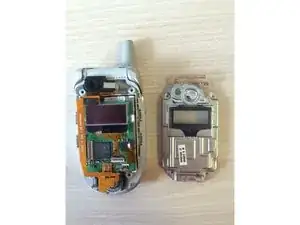

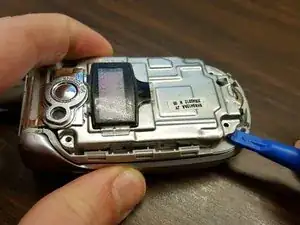

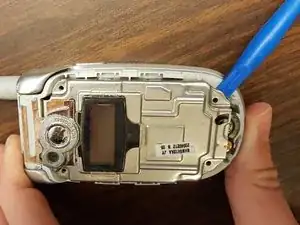

Используйте пластиковую открывалку, чтобы отделить внутреннюю металлическую крышку от печатной платы. Приложите усилие, чтобы удалить деталь.
Шаг 5

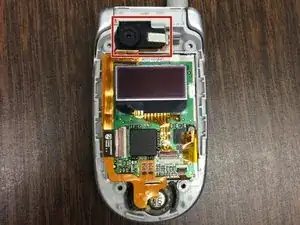

Удалите резиновое покрытие над камерой.

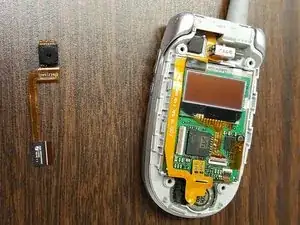

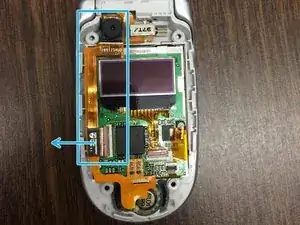

Аккуратно удалите камеру и прикрепленную к ней оранжевую ленту, слегка потянув за нее. Тяните в направлении синей стрелки. Вы можете использовать пальцы или пинцет.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
