Замена камеры LG VX5600

Держите телефон так, чтобы задняя крышка была обращена к Вам, а нижняя часть телефона — вверх.

Нажмите на крышку и сдвиньте вниз, чтобы снять. Достаточно приложить минимальное усилие.

Вставьте палец в маленькое углубление над аккумулятором.

Нажмите на аккумулятор и потяните его от телефона — он выйдет из гнезда.

С помощью пинцета снимите два резиновых заглушки, расположенные в левом и правом углах под внутренним экраном.

Возьмите телефон и поверните его на 90 градусов против часовой стрелки для удобства захвата.

Отвинтите два винта Phillips #000 длиной 3.0 мм, расположенные под резиновыми заглушками в нижних левом и правом углах.

На некоторых фотографиях показана разобранная нижняя часть телефона. Для этого руководства разбирать нижнюю часть телефона не требуется.

Держите раскрытый телефон вертикально.

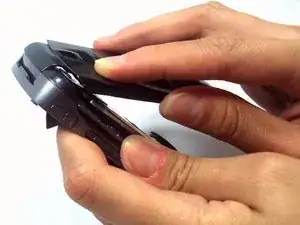

Используйте лопатку, чтобы поддеть по краям телефона и отщелкнуть защёлки.

Убедитесь, что все защёлки вокруг серой крышки отсоединены. Они находятся в верхней части и по обеим сторонам экрана.

Поднимите серую пластиковую крышку пальцем.

С помощью пинцета захватите пластиковую защитную плёнку экрана и вытяните её вверх и наружу из телефона.

Пластиковая защитная плёнка приклеена клеем к задней части телефона, поэтому для её удаления потребуется небольшое усилие.

Одной рукой захватите телефон и приподнимите внутреннюю серую рамку.

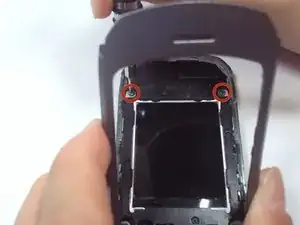

Отвинтите два винта Phillips #000 длиной 3.0 мм, расположенные в верхних левом и правом углах.

Одной рукой захватите телефон и приподнимите серую рамку, другой рукой подденьте по краям чёрную пластиковую крышку.

Чёрный пластиковый элемент приклеен и соединён двумя проводами с внешней серой рамкой, поэтому полностью отделить пластик пока не удастся.

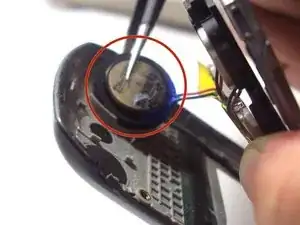

Вибромотор остаётся прикреплённым к внешней крышке, поэтому с помощью пинцета захватите вибромотор и подтяните его к чёрной пластиковой крышке вокруг экранов.

Вибромотор приклеен, поэтому для его отрыва от внешней серой крышки телефона может потребоваться усилие.

Переверните телефон так, чтобы передняя часть верхней части была обращена к Вам.

Поднимите крышку руками и снимите её с телефона.

Пальцами захватите золотой гибкий кабель в месте его присоединения к камере.

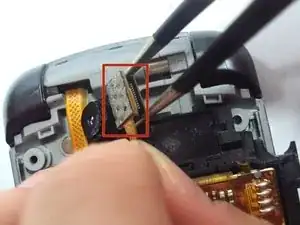

С помощью пинцета захватите нижнюю часть соединения между гибким кабелем и камерой.

Медленно потяните вверх, пока гибкий кабель не отсоединится от камеры.

С помощью пинцета поднимите отсоединившийся гибкий кабель от камеры и зафиксируйте его пальцем.

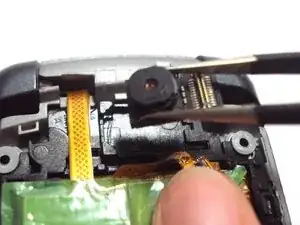

Пинцетом поднимите камеру вверх и выньте её из телефона.
