Замена камер LG G6

На следующих шагах вы будете разрезать клей, удерживающий заднюю стеклянную панель на телефоне.

Для ориентира обратная сторона панели показана на первой фотографии. Обратите внимание на зазор между краем панели и хрупким гибким кабелем рядом с датчиком отпечатков пальцев.

Будьте осторожны при разрезании и поддевании слева от датчика отпечатков пальцев, как показано со стороны корпуса телефона на третьей фотографии.

Вставка монтажного инструмента глубже 3 мм в этой области может повредить или порвать кабель датчика отпечатков пальцев.

Прогрев задней части G6 помогает смягчить клей, фиксирующий заднюю панель, что облегчает открытие.

Используйте фен, тепловую пушку или приготовьте iOpener и приложите его к нижнему краю G6 примерно на минуту, чтобы смягчить клей под задней стеклянной панелью.

Зафиксируйте присоску на задней панели как можно ближе к прогретому краю.

Чтобы упростить этот шаг, вы можете подпереть прогретый край телефона чем‑то толщиной около 0,5 дюйма (13 мм), например ластиком. Это наклонит телефон, и монтажный инструмент будет легче вставлять.

Если у вас нет маленького предмета для подставки, вы можете (аккуратно) выполнить этот шаг на краю стола или рабочей поверхности, чтобы добиться того же угла входа.

Поднимите нижний край задней панели с помощью присоски, чтобы образовалась небольшая щель между панелью и рамкой.

Это может потребовать значительной силы. Если возникают трудности, нагрейте ещё раз, чтобы дополнительно смягчить клей, и попробуйте снова. Клей быстро остывает, поэтому может потребоваться повторный прогрев.

После появления зазора вставьте плоский конец монтажного инструмента в щель.

Задняя стеклянная панель хрупкая и может разбиться, если использовать слишком большую силу или пытаться поддеть металлическими инструментами.

Проводите монтажным инструментом вперёд‑назад по нижнему краю телефона, разрезая клей, фиксирующий заднюю стеклянную панель.

Когда клей будет разрезан и зазор станет достаточно широким, вставьте монтажную лопатку в щель, чтобы клей не слипался. Уберите монтажный инструмент.

В процессе разделения клея может потребоваться повторно прогревать каждый край перед тем, как разрезать клей, его фиксирующий.

Кроме того, вы можете использовать несколько монтажных лопаток для этого процесса, оставляя по одной на каждой стороне после разрезания, чтобы клей не склеился при остывании.

Проведите монтажной лопаткой вдоль левого края телефона, чтобы разрезать клей, фиксирующий заднюю панель.

Снова вставьте монтажную лопатку в нижний край телефона и проведите ею по правому краю, разрезая клей, который удерживает панель.

Как видно в Шаге 1, кабель датчика отпечатков ведёт влево от камеры и находится довольно близко к краю телефона. Будьте осторожны при разрезании клея в верхних краях телефона.

Аккуратно проведите монтажной лопаткой по верхнему краю телефона, отделяя последние участки клея, фиксирующие заднюю стеклянную панель.

Когда весь клей будет разрезан, используйте монтажную лопатку, чтобы поддеть заднюю стеклянную панель.

Снимите панель.

Если вы планируете повторно использовать заднюю стеклянную панель при сборке:

С помощью пинцета снимите оставшиеся фрагменты клея как с задней панели, так и с корпуса телефона.

Очистите поверхности склеивания раствором изопропилового спирта высокой концентрации (не менее 90%) и безворсовой салфеткой. Протирайте в одном направлении, не выполняя возвратно‑поступательных движений. Это подготовит поверхность для нового клея.

Обязательно включите телефон и проверьте исправность перед установкой нового клея и повторным запечатыванием телефона.

Снимите защитную плёнку с клеевого уплотнителя замены, совместите его с задней частью телефона и прижмите на место.

Удалите оставшиеся защитные плёнки и установите заднюю стеклянную панель.

После установки задней панели приложите сильное, равномерное давление к телефону на несколько минут, чтобы клей лучше схватился, например поместив телефон под стопку тяжёлых книг.

Вы также можете установить заднюю панель без замены клея. Удалите крупные куски клея, которые могут мешать панели сесть вплотную. После установки нагрейте панель и приложите давление для закрепления. Телефон при этом не будет водонепроницаемым, но оставшийся клей обычно достаточно прочен, чтобы удерживать панель.

Удалите четыре винта с крестовой головкой, удерживающие нижний экранирующий щит антенны.

Бонус: удалите незаконную наклейку с надписью Warranty Void If Removed.

Вставьте наконечник лопатки в узкую щель между нижним антенным экраном и металлической рамой телефона.

Осторожно подденьте антенную крышку и снимите её с телефона.

Снимите семь винтов с крестообразным шлицем, удерживающих верхний антенны экран.

Вставьте плоский конец лопатки в узкую щель между верхним антенным экраном и шасси телефона и подденьте, чтобы освободить защёлки, удерживающие экран на месте.

Снимите верхний антенны экран и катушку беспроводной зарядки.

Используйте лопатку, чтобы поддеть пресс-коннектор на конце гибкого кабеля батареи и отключить батарею.

Вставьте инструмент для извлечения SIM-карты или биту для извлечения SIM в отверстие напротив кнопок регулировки громкости и нажмите, чтобы освободить лоток для SIM/микроSD карты.

Извлеките лоток SIM/микроSD.

Не пропускайте этот шаг! Материнская плата не может быть извлечена из устройства без предварительного удаления лотка SIM/SD.

Используйте плоский конец лопатки, чтобы приподнять два пресс-коннектора на нижнем конце материнской платы над портом USB-C.

Снимите наклейку, соединяющую материнскую плату с мотором вибрации.

Возьмитесь за материнскую плату за верхний конец (конец с камерами) и аккуратно приподнимите её и выньте из телефона.

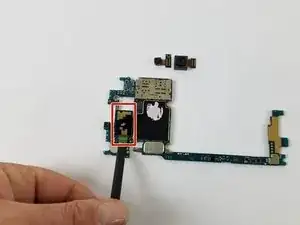

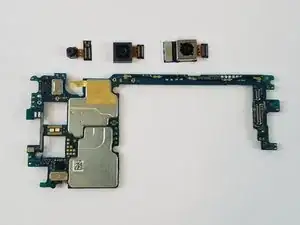

Снимите два модуля камер (заднюю и переднюю) с материнской платы.
