Замена гибкого кабеля (flex) Motorola W490

Возьмите мобильный телефон задней панелью к себе.

Нажмите на серебристую защёлку, расположенную в верхней центральной части задней панели Motorola W490.

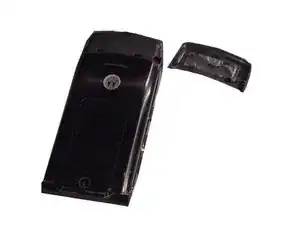

Удерживая нажатой серебристую защёлку, сдвиньте заднюю крышку в её направлении. Снимите заднюю крышку.

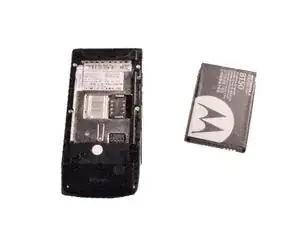

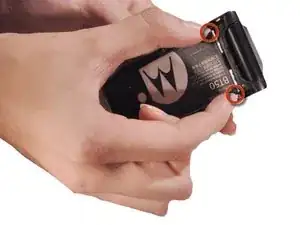

Снимите аккумулятор, потянув его за верхние углы, помеченные «Pull Here», расположенные по обе стороны верхней части батареи.

Отложите аккумулятор в сторону.

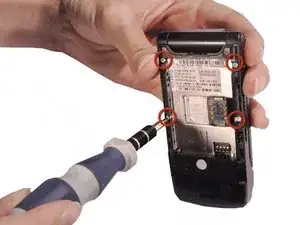

После извлечения батареи найдите четыре звездообразных винта T6 длиной 5,4 мм на верхней и средней части задней панели телефона. Обозначены красными кругами.

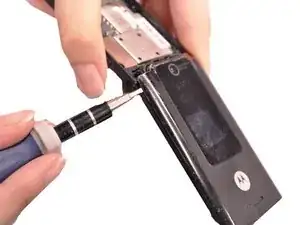

Удалите все винты с помощью отвертки Torx T6.

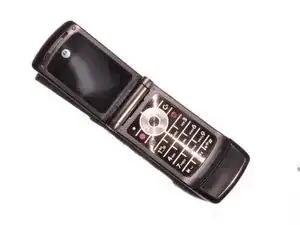

Переверните телефон на лицевую сторону и откройте его, чтобы открыть клавиатуру.

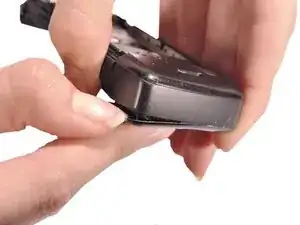

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы приподнять нижнюю переднюю панель и создать зазор между ней и корпусом телефона.

Оттяните и отложите в сторону приклеенную пластиковую накладку.

Будьте осторожны, чтобы не сломать пластиковую накладку при создании зазора или при оттягивании. Пластиковая накладка приклеена к телефону суперклеем.

Под пластиковой накладкой найдите два звездообразных винта T5.

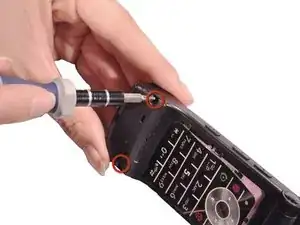

Используйте отвертку Torx T5, чтобы вынуть два винта.

Переверните телефон на заднюю сторону, где была извлечена батарея.

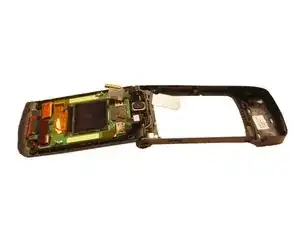

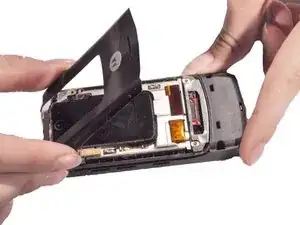

Снимите руками открученный задний каркас телефона.

Отложите в сторону заднюю металлическую рамку.

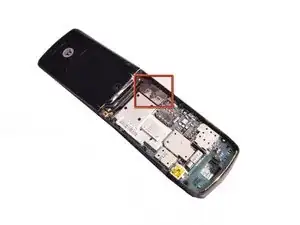

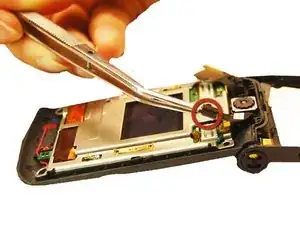

Определите место присоединения гибкого кабеля. Обозначено красным квадратом.

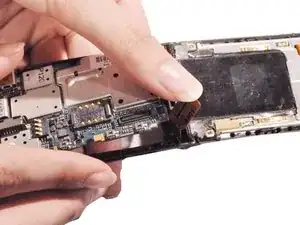

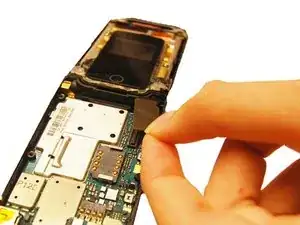

Отсоедините нижнюю часть гибкого кабеля, отщёлкнув её с платы.

Поднимите ослабленную печатную плату из телефона и отложите её в сторону.

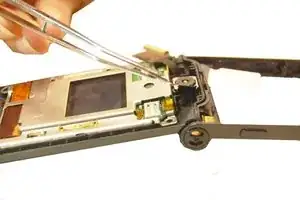

С помощью синего пластикового инструмента для вскрытия аккуратно снимите все четыре резиновые наклейки с верхней внутренней стороны.

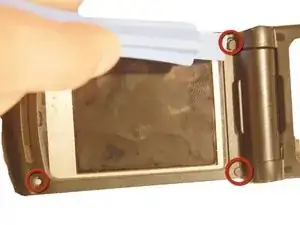

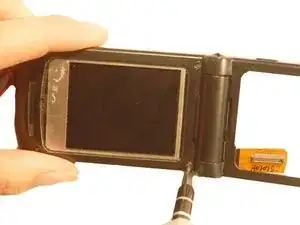

С помощью отвертки Torx T5 выньте четыре винта 5,4 мм с верхней внутренней части.

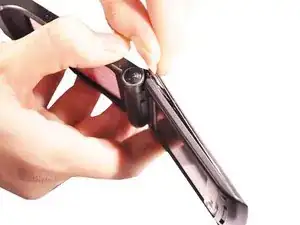

Используйте плоскую отвёртку или пластиковые инструменты для вскрытия, чтобы отогнуть верхнюю крышку от корпуса телефона.

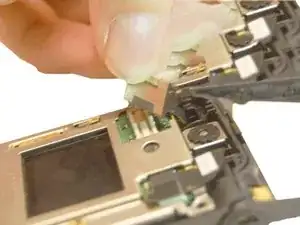

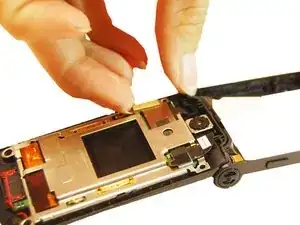

Отсоедините гибкий кабель, потянув соединение от верхней части телефона.

Отсоедините соединение камеры, потянув его от верхней части телефона.

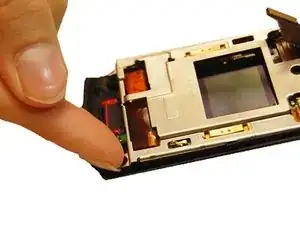

Отожмите и снимите верхнюю металлическую рамку с телефона.

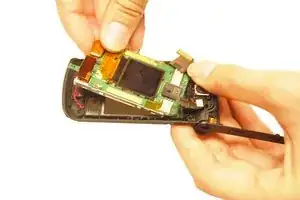

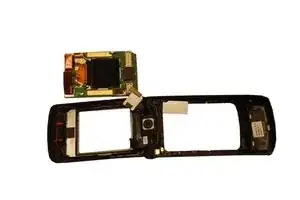

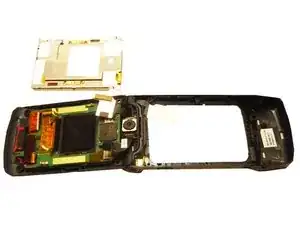

Держите внешний корпус телефона и аккуратно вытащите ЖК‑дисплей.

Отсоедините другой конец гибкого кабеля от платы ЖК‑экрана.

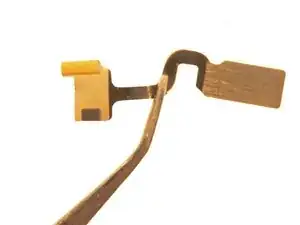

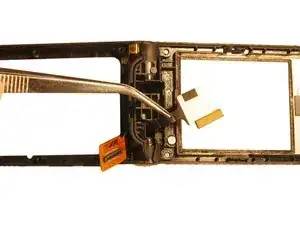

Протяните кабель через шарнир корпуса телефона и извлеките его.
